CNC home made à Yoyo

[yoyo]

Allez c'est parti pour un nouveau projet.
j'ai décisé de me lancer dans la fabrication d'une CNC faite maison ,mais fortement inspiré par la CNC Fakir.

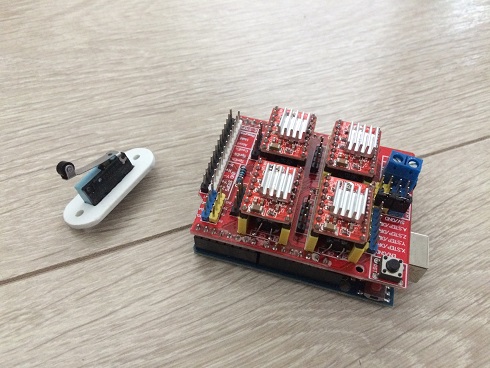

La partie électronique est composée d'une carte Arduino Uno + une carte shiels et 4 drivers A4988 et 3 fins de courses. Les moteurs sont des Nema17.

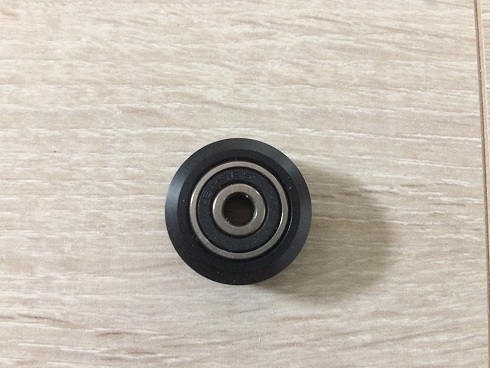

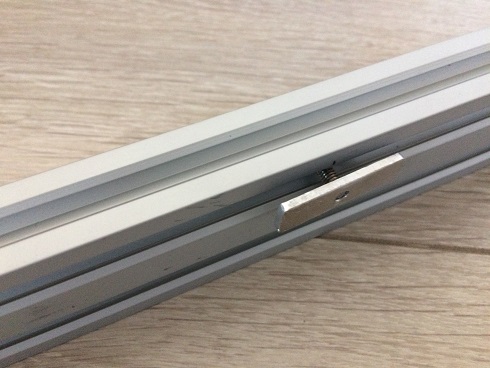

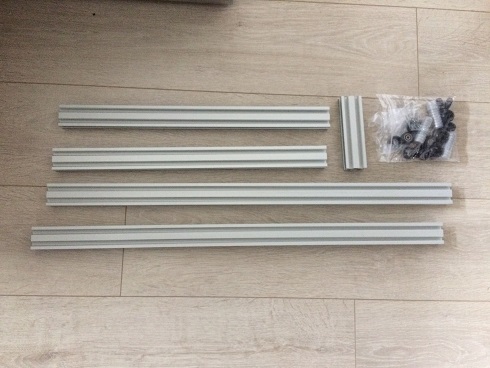

Pour la partie mécanique, la seul différence par rapport à la Fakir, est l'utilisation de profilé alu et de galets du type Vslot. le profilé alu Vslot à une rainure en forme de V tout comme les galets qui a un profil en forme de V pour ce loger dans la rainure du profilé alu, ce qui permet d'avoir un meilleur guidage et de pouvoir supporter des d'efforts plus important que la solution roulement +profilé Alu standard.

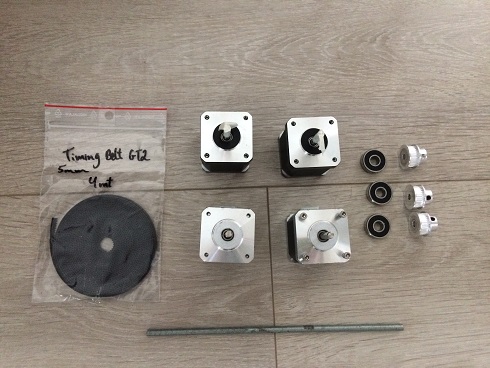

Pour la transmission ce sera par couroie crantée GT2 en 5 mm de large et des poulies crantées GT2 30 dents.


.

La chaîne informatique se compose de:
Pour le dessin 2D : nanoCAD
Logiciel pour la carte Arduino : Grbl
Pour définir les trajets d'outil créer le Gcode et piloter la CNC : Estlcamp (logiciel payant mais très convivial et très facile à prendre en main).

Pour la broche ce sera moteur brushless 3000KV alimenté en 12V + controleur 40A

les sources d'approvisionnement:
Ebay (carte Arduino+scheild+driver ,excentriques).
https://www.systeal.com/fr/(profilé alu + galets).
https://pccnc-shop.fr/ (moteurs,courroie,pignons).
Hobbyking : moteur brushless + contrôleur.
le reste c'est de la récup.

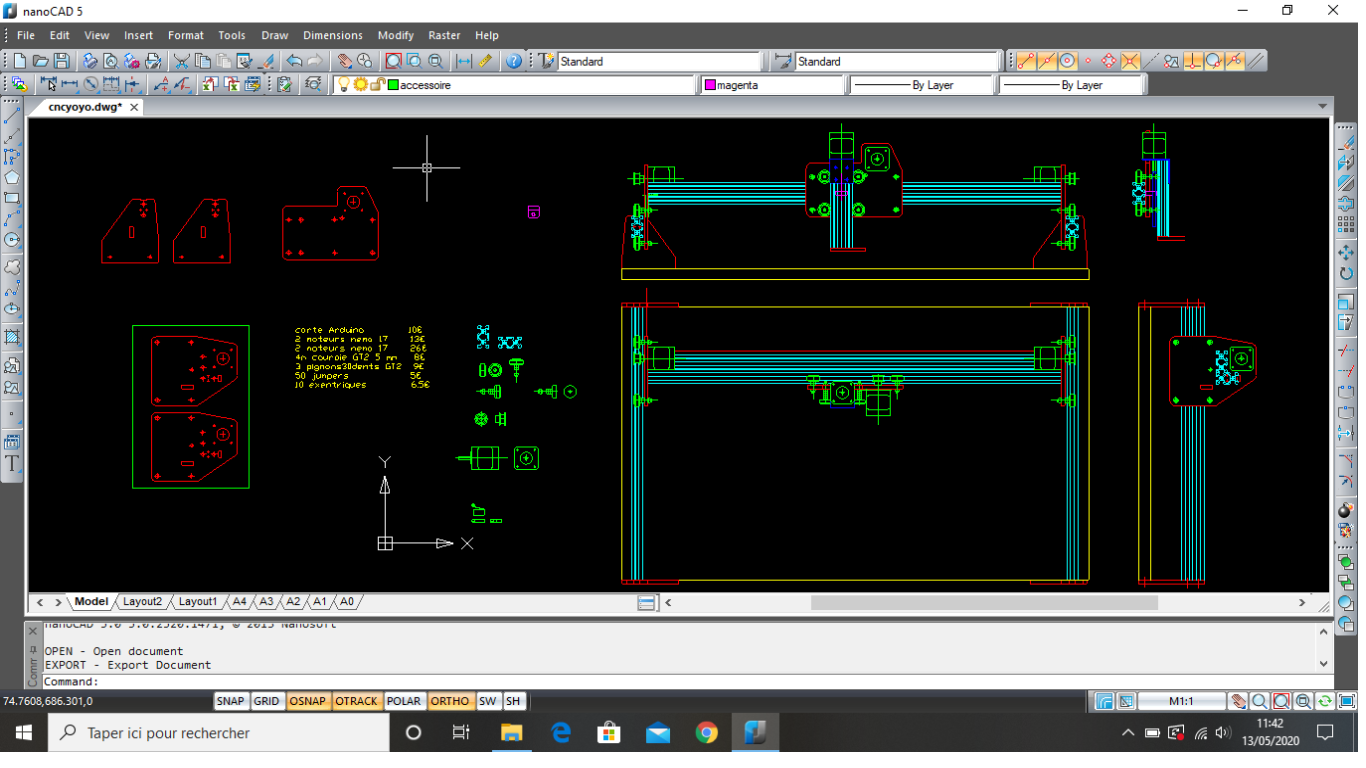

Première étape, réalisation du plan de la CNC sur nanoCAD.

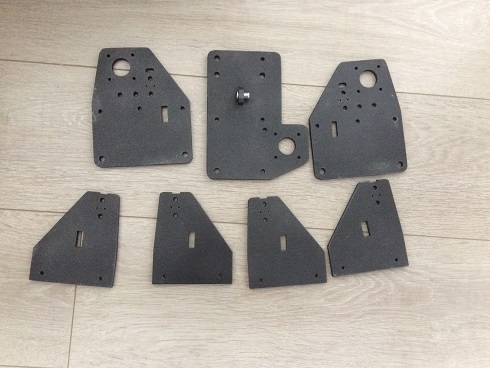

Et pour les flasques je les aient réalisés dans une latte de parquet + un coup de peinture en bombe.


.


Au niveau niveau du budget pour l'ensemble j'en suis au alentour de 150/160 €.

Voila le reste du montage se fera quand j'aurai du temps libre, car ma prioritée reste le P47.

Et un dernier lien qui m'a beaucoup aidé pour la partie électronique et informatique.
https://createforcuriosity.com/

Yoyo

[Armand]

Enfin !!!
Je vais suivre cela avec un grand intérêt ...
Merci pour les sources d'approvisionnement, sait-on jamais

Pourquoi ne pas continuer sur le sujet "découpe CNC" existant pour éviter les dispersions pour les recherches ?

[Jipé]

Très intéressant, je vais suivre cette construction avec beaucoup d'attention.

Jipé

[yoyo]

Armand pour l'instant j'ai préféré ouvrir un post à part ,mais une fois la CNC fini je pourrai fusionner avec le sujet CNC.

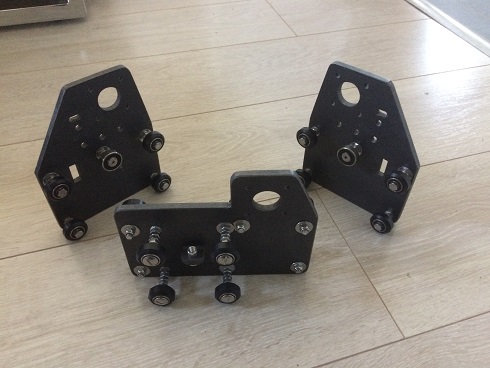

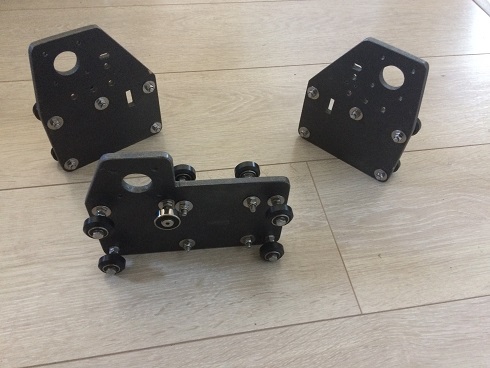

Le montage des trois chariots et fait.

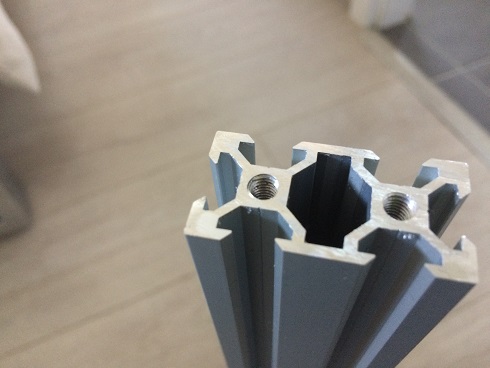

J'ai aussi fait les 18 taraudages en bout des profilés.

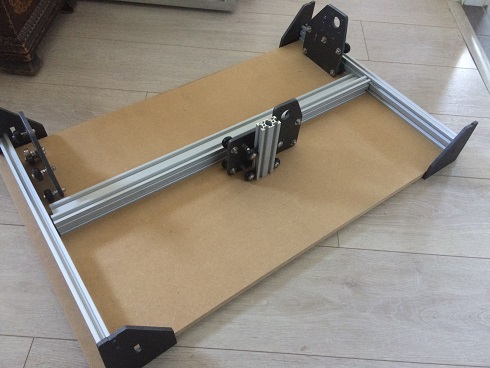

Et voici une photo de l'ensemble sur la base juste comme ça pour voir.


Yoyo

[Jacky_m]

Elle fait quelle taille? surface usinable?

[yoyo]

580 X 360 mm surface usinable, c'est un chouia plus grand que la Fakir.

Yoyo

[Jeanmi]

Voilà un assemblage auquel je n’aurais pas le courage de m’aventurer, surtout la partie électronique.

[yoyo]

Jeanmi pour la partie électronique j'ai suivi pas à pas cette vidéo ou les explications sont très claires et faciles à suivre.

https://www.youtube.com/watch?v=QQt1ZcaJhSE

Yoyo

[Armand]

Tout cela est très tentant, pour l'instant j'essaye de résister et je me contente de mon jouet, malgré ses quelques défauts

[yoyo]

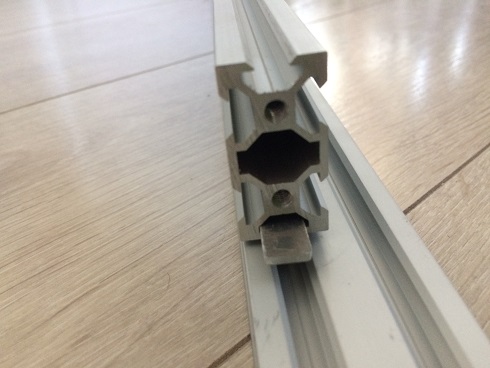

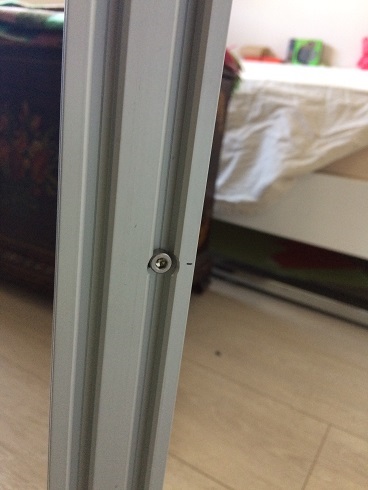

Réalisation de la pièce (ecrou) qui va me permettre de participer à la rigidité de l'axe X composé de deux profilés alu qui forment un L.Cette pièce se situe au milleu de l'axe X.

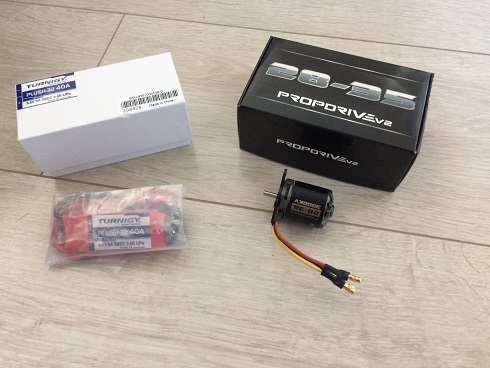

J'ai aussi reçu le moteur brushless (3000 kv alimenté sur la CNC en 12 V soit 36000 tr/mm) et le controleur (40 A).L'ensemble sera utilisé pour faire tourner la fraise.Reste à dessiner la piece de liaison entre le moteur et le fraise.


Yoyo
