Construction du Grunau Baby IIb kit de chez Krick

[Caudron]

Salut Yoyo,

sur ce genre de modèle il n'y a jamais assez de vrillage ! regarde le Minimoa et tu tombes par terre

[Caudron]

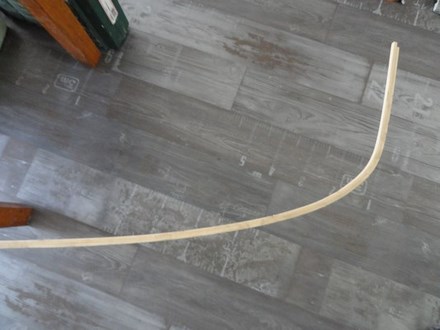

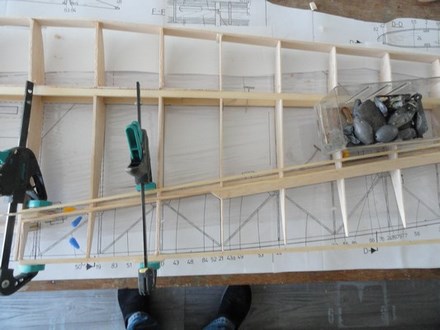

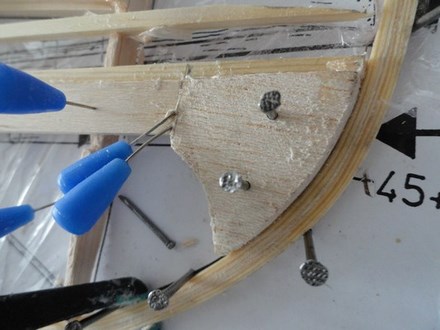

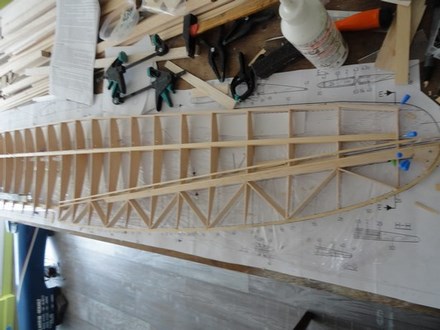

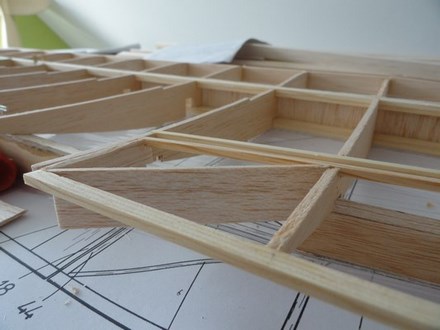

Coller le coffrage d'aileron 49 et couper les nervures diagonales d'aileron 50 à 60 et les coller . Elle seront mises en forme plus tard en suivant le profil

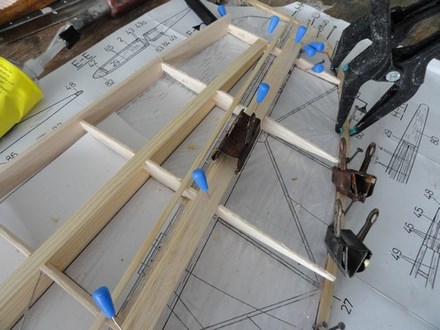

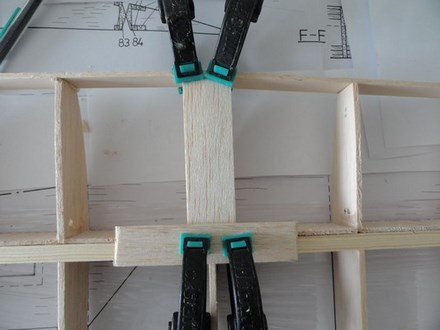

Coller les baguettes de 3*3mm qui servirons de bord de fuite de l'aile et bord d'attaque de l'aileron

La plus part des collages seront réalisés à la colle blanche et UHU art




[Jeanmi]

Arg...que de souvenirs, que c'est beau! Ca me démange le scalpel et le tube de colle blanche comme dirait Alexandre Benoît Berurier lorqu'il était au sommet de sa splendeur chez Fleuve Noir

[danhz]

voila, les premières photos de la construction arrivent. Beau travail, je vais m en inspirer et tacher d être aussi propre et net que ta réalisation. Continue à nous innonder de photos.

[Caudron]

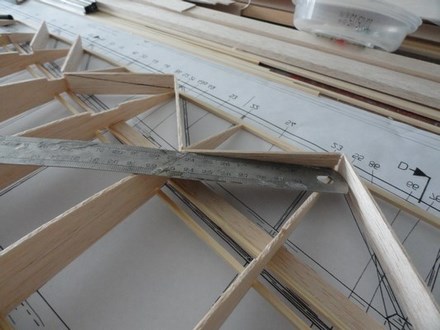

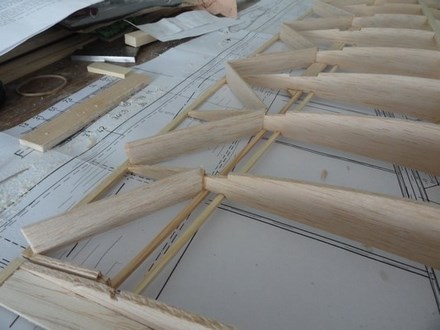

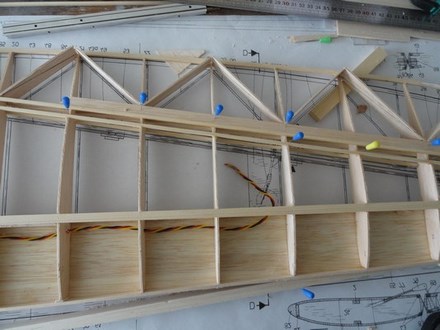

Pour découper les nervures diagonales d'aileron :

Suivre avec un cutter posé sur les nervures qui précèdent (les nervures sont diminutives donc aller de la + importante à la + petite) et glisser pour tracer le profil puis découper

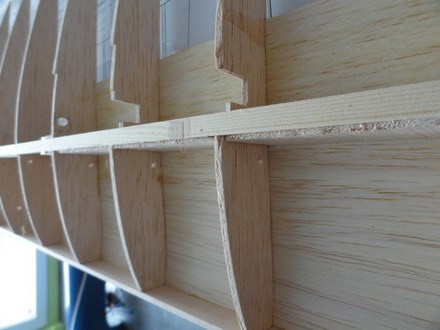

Coller le raccord de coffrage à l'avant de la nervure 19


Préparation des coffrages:

l'aile de ce planeur sera, contrairement au kit, entièrement coffrée avec balsa de 1.5mm qui sera par la suite plaqué avec du ctp 0.4 mm
(collage à la néoprène en plusieurs bandes).

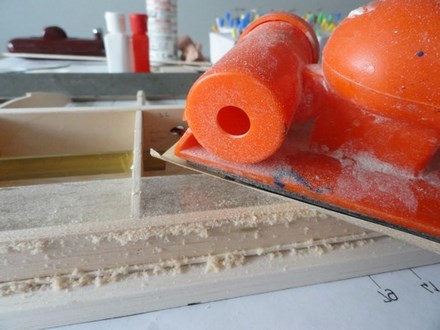

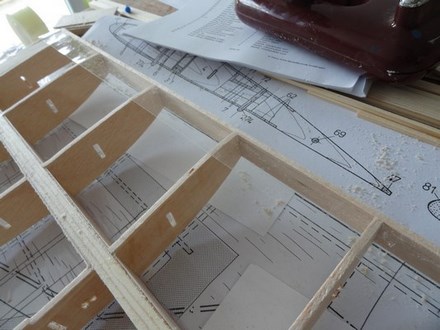

Mettre des bandes de scotch sur les nervures coté bord d'attaque ( BA) puis raboter et poncer en suivant le profil des nervures jusqu'à ce que le scotch soit raillé. STOP on y est

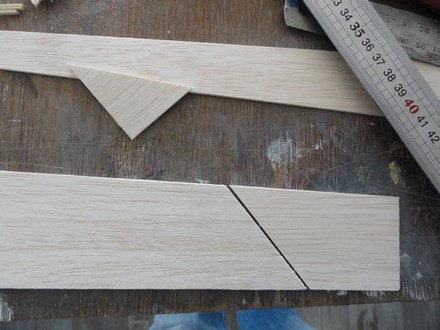

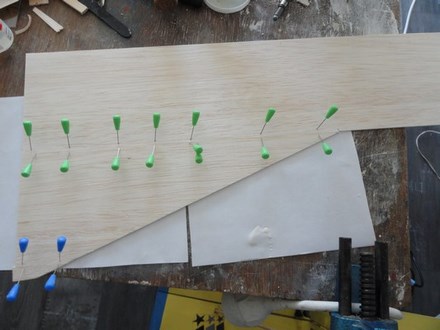

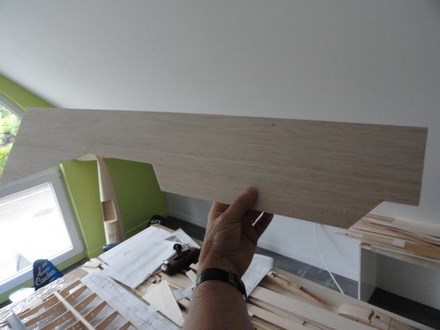

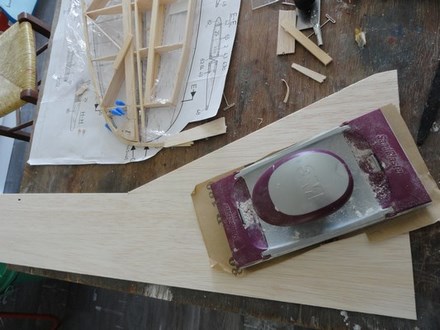

Tracer et découper le coffrage inférieur dans du balsa 1.5mm (au lieu de 2mm sur plan pour réservation de l'épaisseur du ctp 4mm)
Rabouter et poncer à plat avant collage.




Et voilà


Collage :
Enduire toute la planche de coffrage avec de la néoprène qui sera appliquée en fine couche . Insister sur les bords
Enduire nervures et longeron également

Laisser sécher 10mm . Très délicatement positionner la planche verticalement à raz du longeron car mal fait c'est foutu!
et l'aile étant bien calée appliquer fermement le coffrage en insitant (pas trop fort pour les brutes)sur les nervures longeron et BA
C'est coffré

[danhz]

L as de la construction!! Bravo
C est tellement bien fait que faire 4 ailes est un jeu d enfant pour toi! ( les tiennes + les2 miennes)


Pourquoi enduire toute la planche de coffrage? Ne serait il pas possible d enduire les nervures et tout ce qui devra être collé, puis en posant la planche de coffrage sur l ensemble, tu retrouves les repères sur ta planche ( j espère avoir été compréhensible).

Continue et fait nous un beau reportage de construction, t es surveillé

[Caudron]

Tout est possible mais d'une part la colle est complètement absorbée par le balsa et d'autre part c'est tellement facile de tout enduire

[mig3]

Avec une aile coffré avec du 4 mm de ctp elle va être béton

[Caudron]

Ouais un peu fragile je vais plutôt coffrer en ctp 8mm

[Caudron]

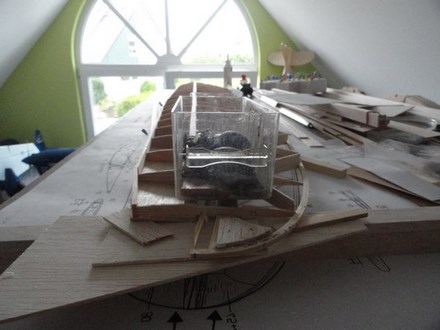

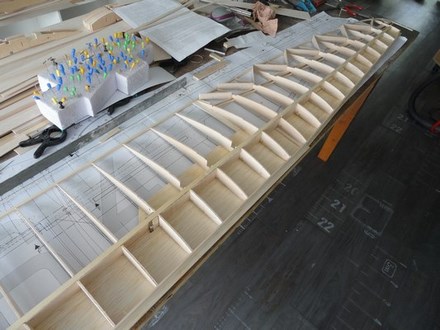

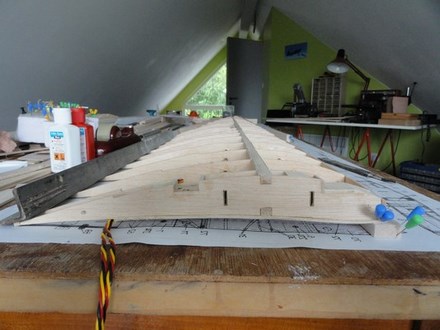

Retourner l'aile et la fixer bien à plat en respectant le vrillage en bout d'aile ( caler )

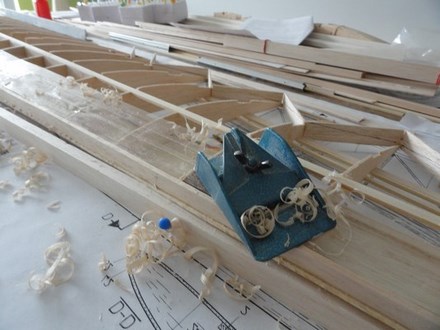

Mettre plusieurs bandes de scotch sur les nervures à raz du Ba et raboter poncer en respectant le profil jusqu'à rayure du scotch . Stop c'est bon

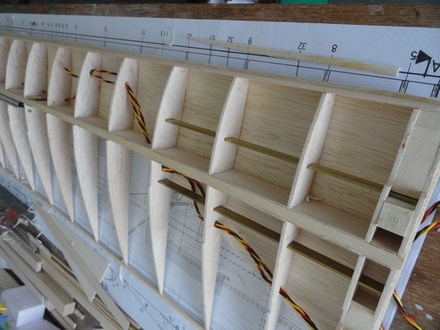

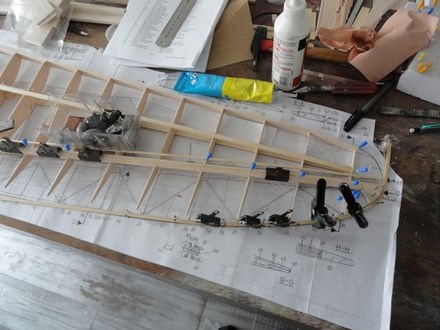

Mettre en place les cables pour les servos d'aileron et d' AF (servo d'aileron en prise directe et servo d'AF comme sur le plan)

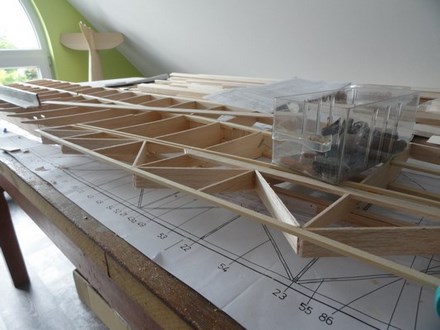

Mettre en place, contrôler le parallélisme ( insérer les clés d'aile plates dans les fourreaux et contrôler le parallélisme sur l'extérieur des clés)
C'est clair comme de l'eau de chiques

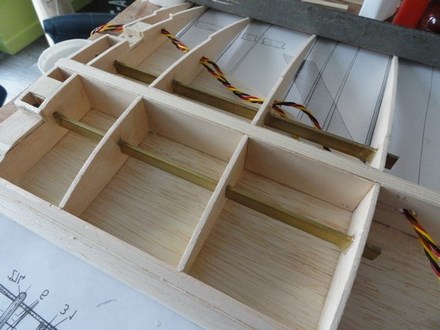

Coller les fourreaux de clés d'aile
