Horten IV aile volante 5m

[yoyo]

Belle construction, et très beau projet.

Yoyo

[Caudron]

Armand
J'ai 5m de chaussette extensible de 10 à 25mm de diamètre.N'hésites pas

[Armand]

merci pour les chaussettes, ça peut être utile en hiver
Mais au tythme où vont mes projets ce sera plutôt l'hiver prochain, si ce n'est le suivant.
Je me souviendrai alors de ta proposition...

[Roland]

Pour Gérard S. : les photos proviennent du Musée de Schleissheim près de Munich (Flugwerft Schleissheim - Deutsches Museum). En effet j'ai eu l'occasion d'y faire un tour et de superbes photos par la même occasion en 2014.
Pour Caudron : j'ai pris quelques photos aussi de la Horten IV, en particulier d'en dessous. Si besoin, contacte moi par MP.
C'est vraiment impressionnant en vrai de la voir suspendue avec plus de 20 m d'envergure.
Bon boulot et bonne continuation.

Roland H.

[René]

Félicitation pour ce choix, un modèle pas commun.
Merci de nous faire bénéficier du suivi de la construction.

[patte de loup]

Beau projet. Un kit qui semble bien fait.
C'est une machine qui se mérite dans tout les domaines de vol, pas facile comme toute aile volante
Mais c'est magique et pas ordinaire
Pat'

[Caudron]

Merci Pat

Ce sujet a été traité entre autre dans rétroplanes. Les réglages en vol semblent délicats

comme toute aile sans dérive

[Caudron]

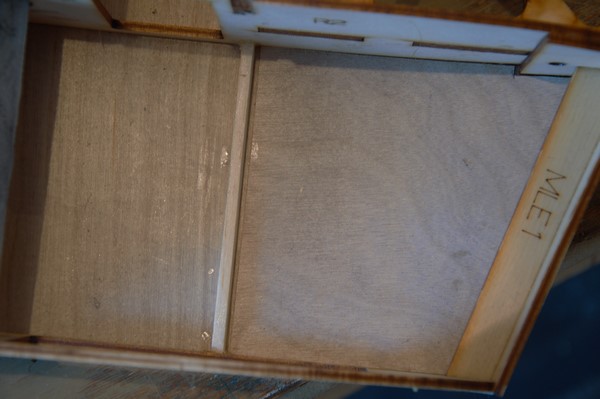

Doublage du ctp à l'emplacement des batteries

DSC_0219 (Copier).jpg (96.78 Kio) Consulté 8023 fois

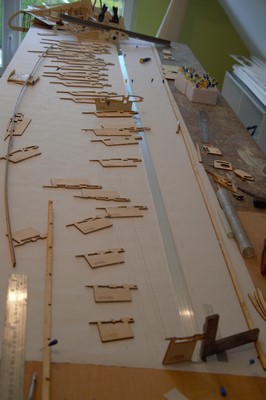

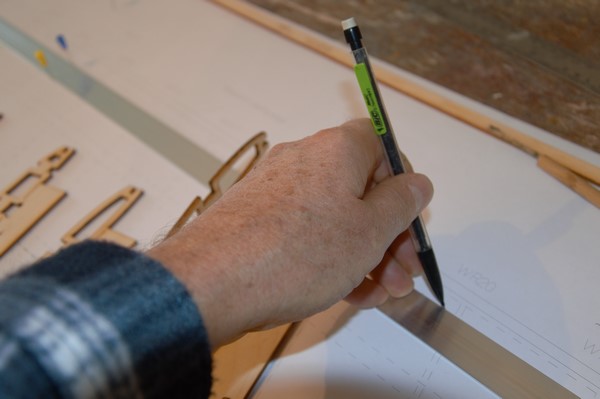

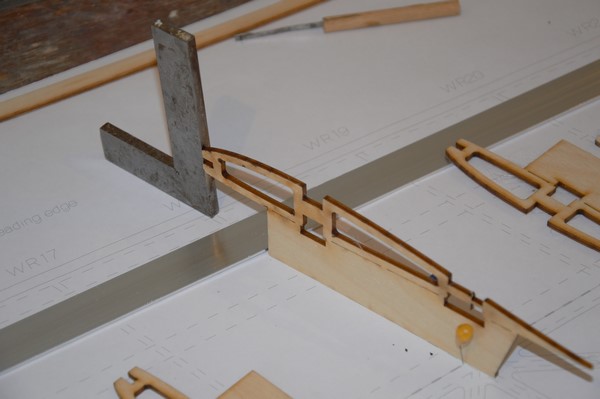

Mise en place d'une règlette en alu de 2 mm d'épaisseur qui servira à aligner les nervures au niveau des talons

DSC_0226 (Copier).jpg (79.15 Kio) Consulté 8023 fois

DSC_0223 (Copier) (2).jpg (92.98 Kio) Consulté 8023 fois

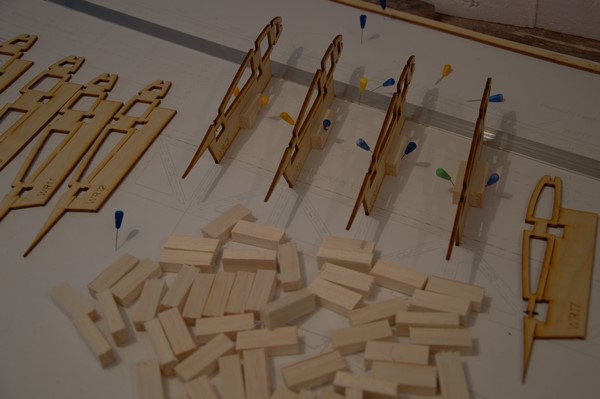

préparation de cales qui servirons à maintenir les nervures par pincement

DSC_0229 (Copier).jpg (94.88 Kio) Consulté 8023 fois

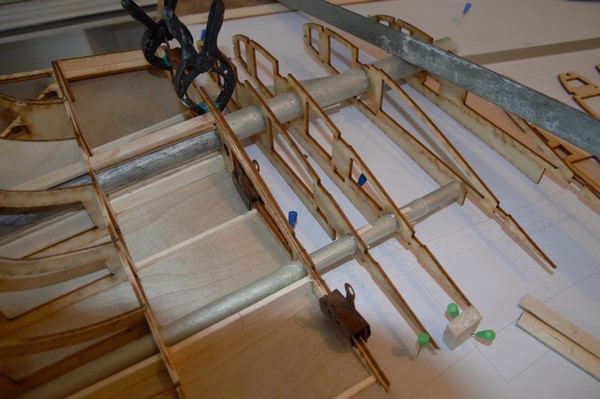

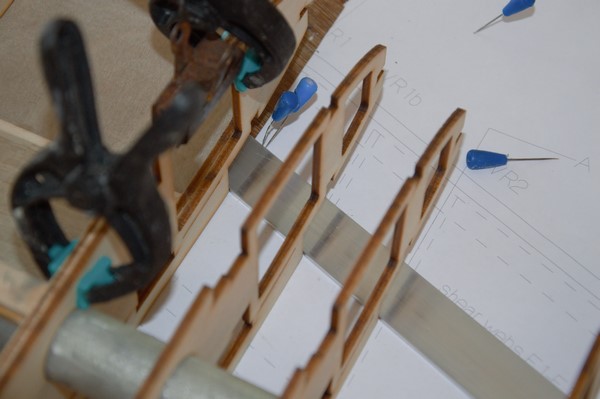

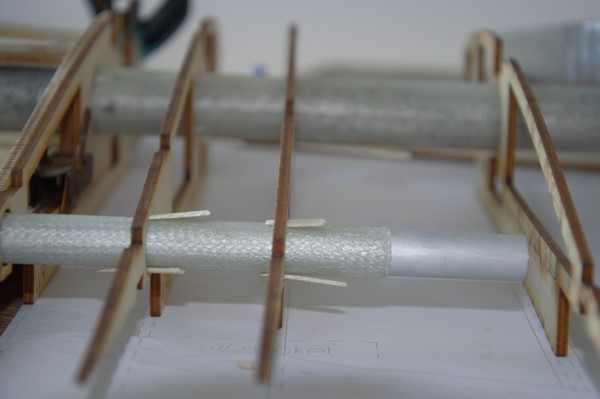

Ajustement avec la partie centrale et calage des fourreaux avant collage à l'epoxy

DSC_0223 (Copier) (4).jpg (114.38 Kio) Consulté 8023 fois

DSC_0224 (Copier).jpg (94.86 Kio) Consulté 8023 fois

DSC_0223 (Copier).jpg (83.59 Kio) Consulté 8023 fois

[Caudron]

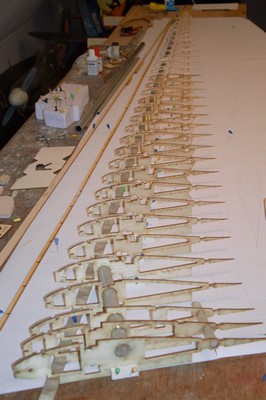

Mise en place des nervures en ctp et balsa

DSC_0230 (Copier).jpg (84.56 Kio) Consulté 8021 fois

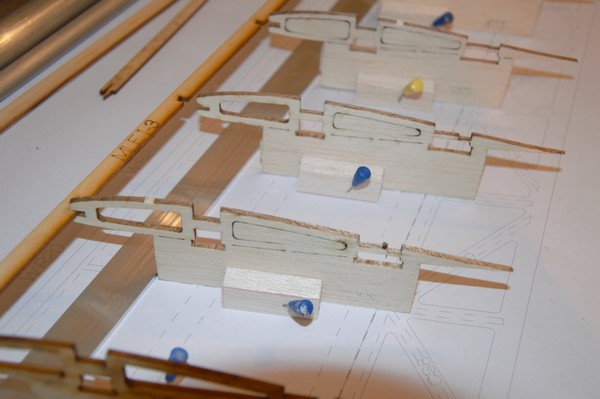

Mise en place du faux bord d'attaque horizontal

DSC_0232 (Copier).jpg (97.6 Kio) Consulté 8021 fois

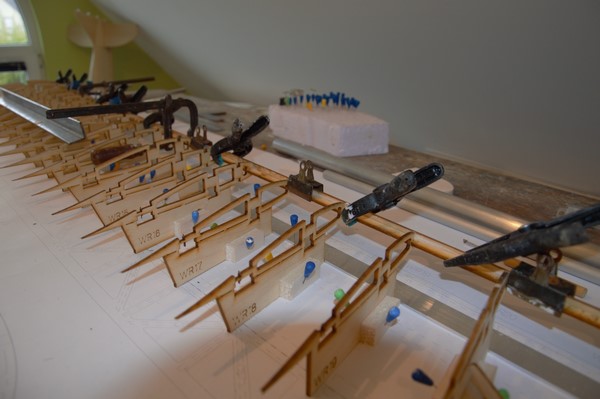

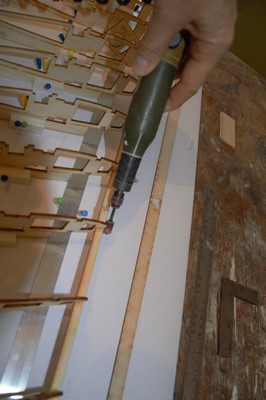

Ponçage des nervures en biais et mise en place du faux BA vertical

DSC_0236 (Copier).jpg (79.29 Kio) Consulté 8021 fois

DSC_0237 (Copier).jpg (100.49 Kio) Consulté 8021 fois

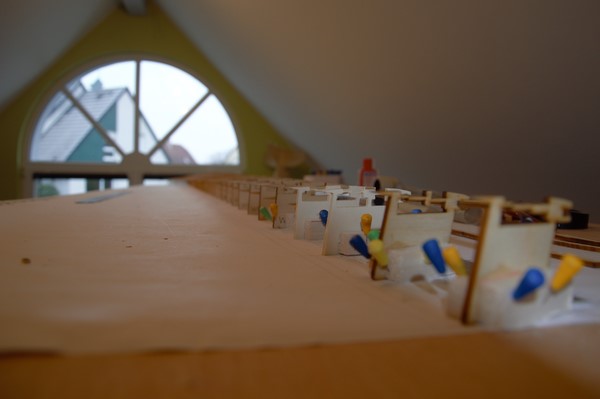

le vrillage négatif des nervures est important

DSC_0235 (Copier).jpg (76.08 Kio) Consulté 8021 fois

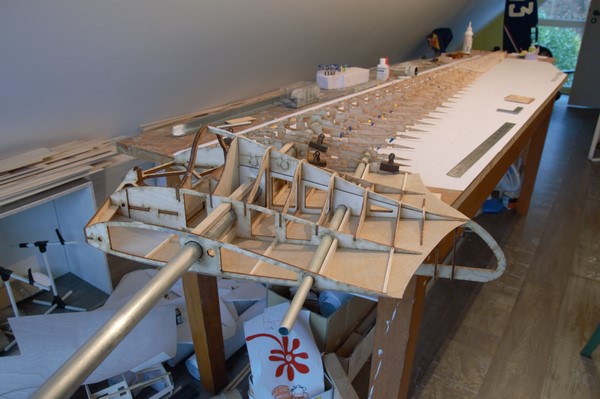

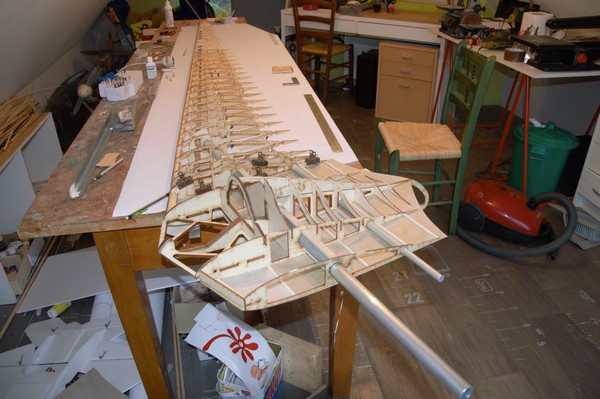

un aperçu du squelette

DSC_0238 (Copier).jpg (122.49 Kio) Consulté 8021 fois

DSC_0240 (Copier).jpg (111.25 Kio) Consulté 8021 fois

[Caudron]

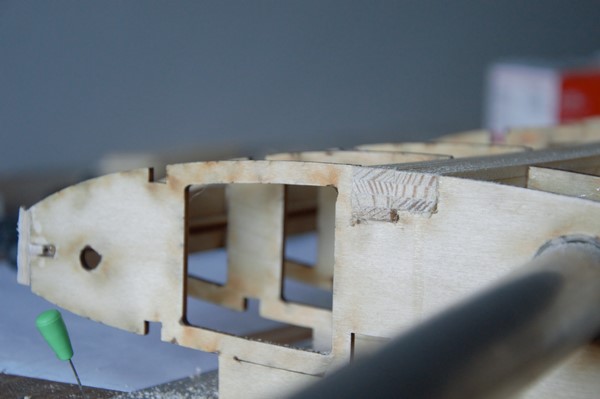

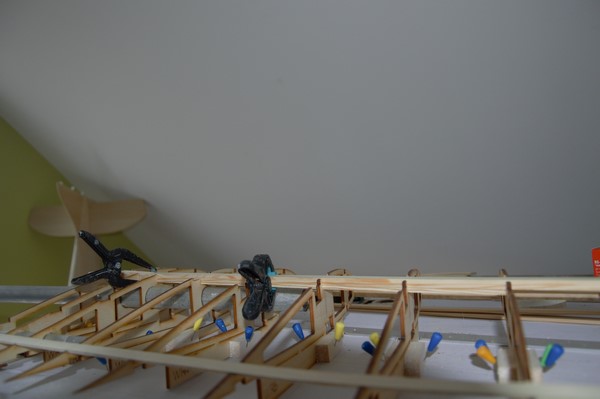

Mise en place du longeron central par collage de plusieurs lattes de pin 10*3mm diminutif sur la longueur de l'aile

DSC_0242 (Copier).jpg (78.81 Kio) Consulté 8021 fois

DSC_0245 (Copier).jpg (82.79 Kio) Consulté 8021 fois

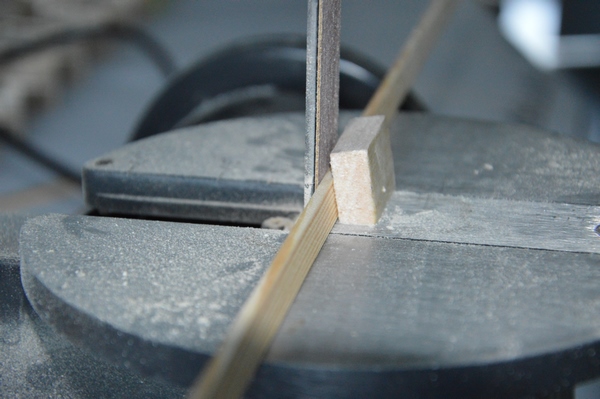

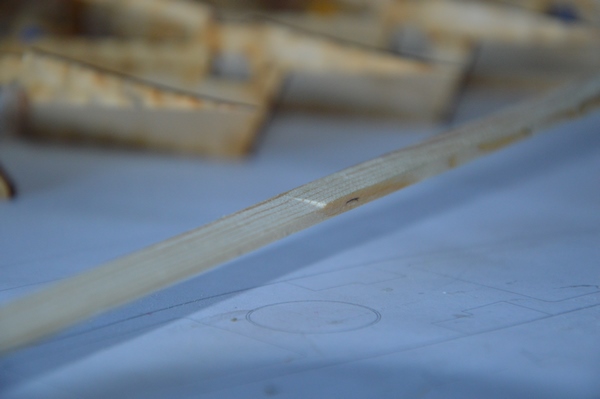

Ponçage du longeron arrière à l'aide d'un gabarit pour suivre le profil des nervures

DSC_0247 (Copier).JPG (145.17 Kio) Consulté 8021 fois

DSC_0246 (Copier).JPG (122.01 Kio) Consulté 8021 fois

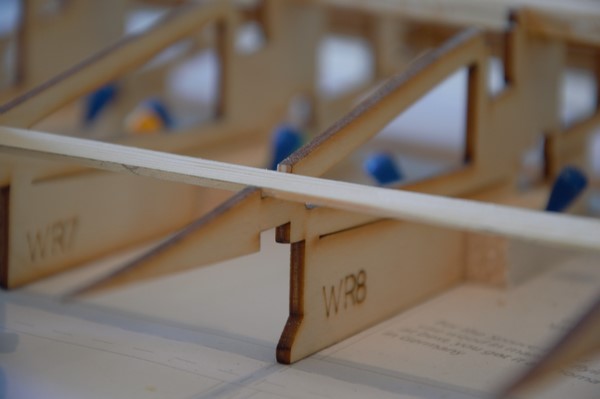

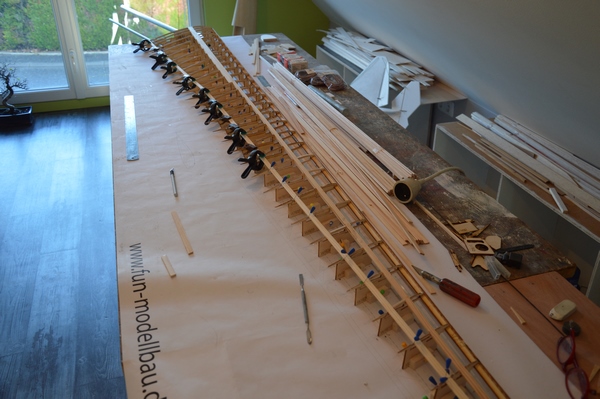

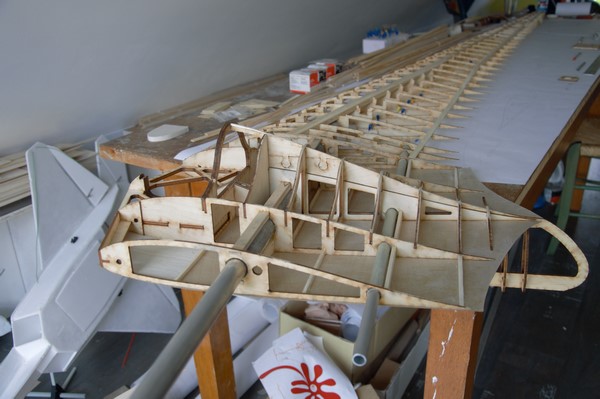

mise en place du longeron

DSC_0249 (Copier).JPG (168.71 Kio) Consulté 8021 fois

DSC_0250 (Copier).jpg (77.63 Kio) Consulté 8021 fois

DSC_0251 (Copier).jpg (111.29 Kio) Consulté 8021 fois

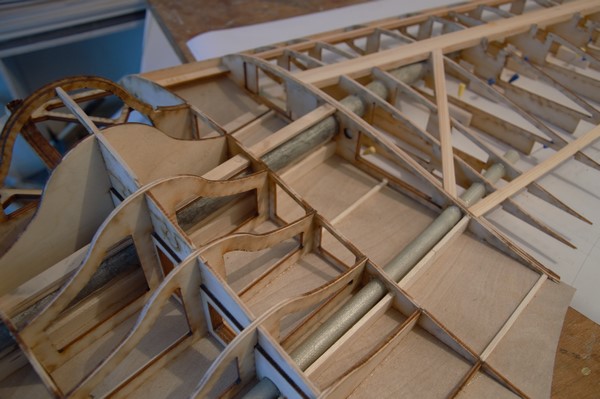

Collage de la barre de torsion

DSC_0252 (Copier).jpg (115.09 Kio) Consulté 8021 fois

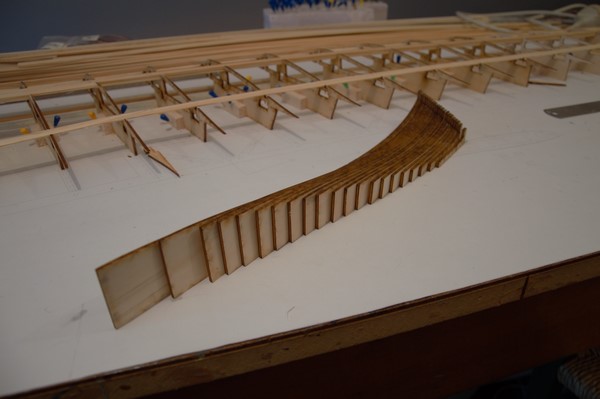

préparer les berceaux de l'extrados

DSC_0253 (Copier).jpg (88.28 Kio) Consulté 8021 fois
