ASK 13 au 1/3

[René]

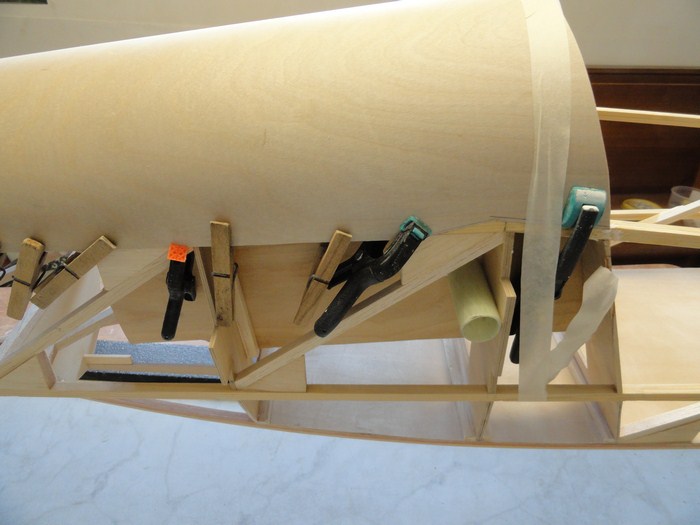

Le haut du fuselage est coffré en CTP

DSC03178 (Copier).JPG (78.59 Kio) Consulté 4851 fois

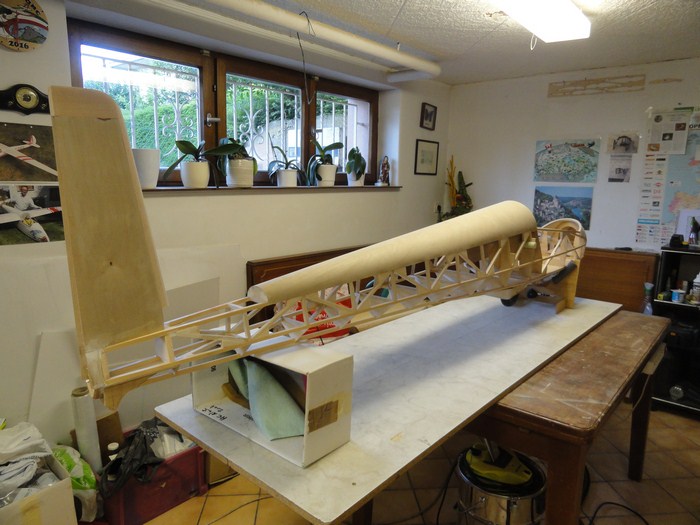

DSC03184 (Copier).JPG (111.81 Kio) Consulté 4851 fois

[Armand]

4/10° je suppose
très beau rendu ce CTP

[yoyo]

Au vu des dimensions du planeur je dirai plutôt du ctp 6/10°

Yoyo

[Jipé]

Magnifique !

JP

[René]

4/10° je suppose
très beau rendu ce CTP

Oui Armand c'est bien du 4/10 dont la pose à nécessité 4 mains et beaucoup de pinces.
Le problème : il y a une cassure sur les deux longerons du bas où se termine le coffrage.(ils ne sont pas rectilignes)
Le coffrage est posé sur des demis-couples qui donnent le rayons le tout complété par des lisses en balsa 4x4mm.
Collé à la colle blanche et la PU.

[Bibi]

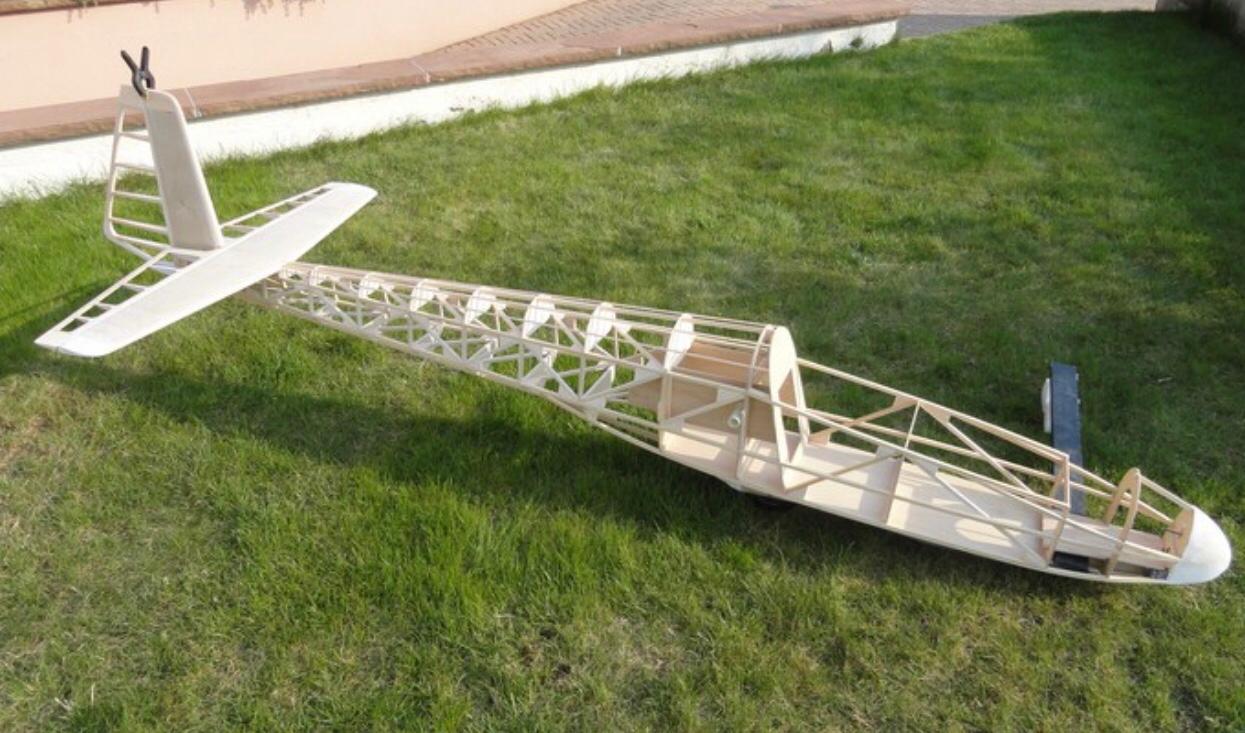

C‘est marrant...René réussi à garder même au mois de Janvier du gazon bien vert...
Pas seulement des prouesses en construction mais également en paysagiste...

Bibi

[René]

C‘est marrant...René réussi à garder même au mois de Janvier du gazon bien vert...
Pas seulement des prouesses en construction mais également en paysagiste...

Bibi

Ben oui c'est bien connu, le microclimat de Lingolsheim

[michel]

Ce qui est moins connu, René, c'est le dernier item des check list finales d'Airbus qui dit : "vidange toilettes: open"......c'est pour s'assurer que la cabine est bien dépressurisée avant l'atterrissage. Alors faut pas s'étonner que ton herbe soit aussi verte !!!!

[René]

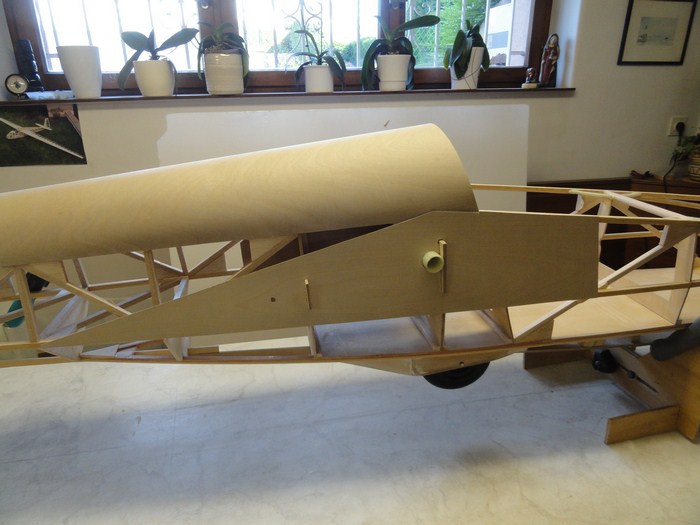

La dernière partie coffrée sur le flanc du fuselage est destinée à recevoir le Karman.
L'on distingue bien les fourreaux de la clé d'aile et de la clé d'incidence.

DSC03185 (Copier).JPG (91.74 Kio) Consulté 4776 fois

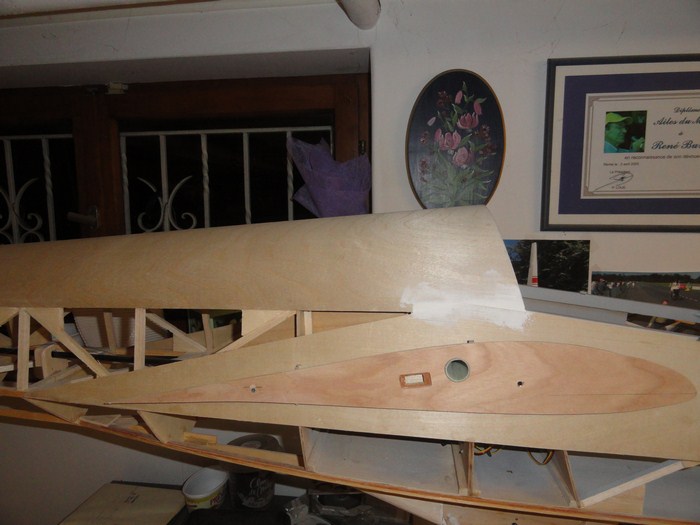

Aperçu du profil de l'aile à l'emplanture.
Remarquez que le bord d'attaque de l'aile avance beaucoup su le coté du cockpit

002 (Copier).JPG (83.79 Kio) Consulté 4776 fois

[Bibi]

René, ci-joint un article sur l‘ASK 13.

Bonne lecture.

http://www.rc-network.de/forum/content. ... und-Modell

Bibi
