Un avion ecole

[Jacky_m]

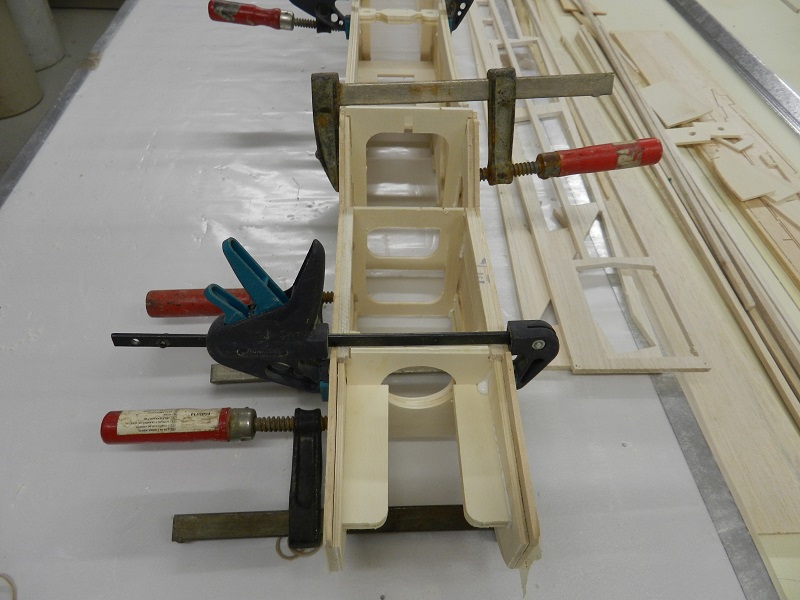

Apres une nuit de séchage on peut assembler les deux cotés

assemblage des flancs.jpg (143.88 Kio) Consulté 12553 fois

Les surplus de colle ont été enlevé

[Jacky_m]

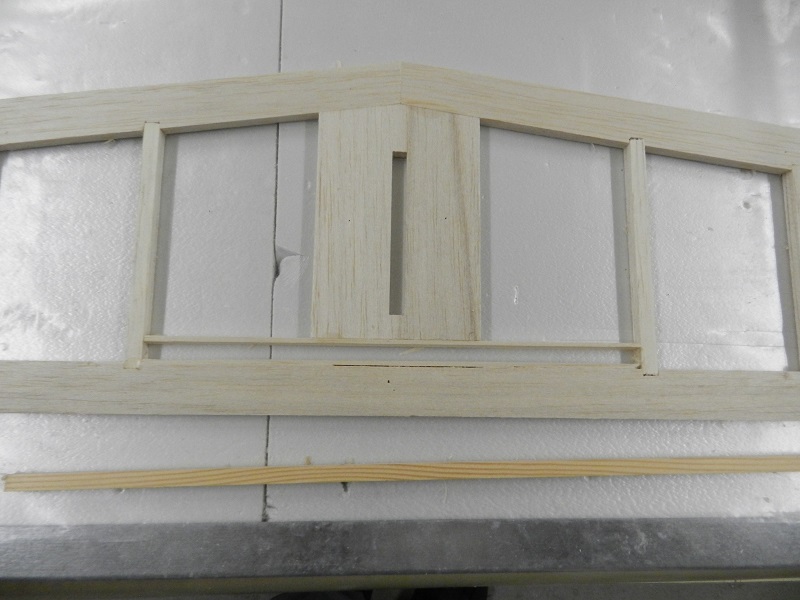

Je me suis rendu compte que le balsa de 6mm pour le stab est très souple a l'avenir il faudra prendre une planche plus rigide. J'ai posé un renfort en pin , une baguette de 6x6, dans le stab.
decoupe de l'emplacement

rigidification stab.jpg (126.9 Kio) Consulté 12553 fois

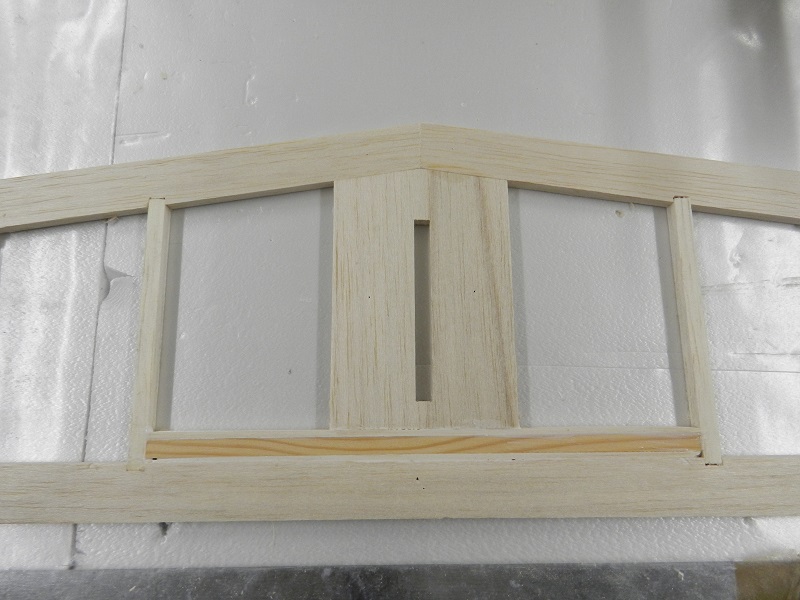

Apres collage la rigidité finale sera apportée par l'entoilage et par le collage des charnières et la fixation du volet de profondeur

rigidification stabapres collage.jpg (139.87 Kio) Consulté 12553 fois

[Armand]

Un nouveau surnom pour Jacky :
"Colle plus vite que son ombre"

[Jacky_m]

j'ai attaqué la construction de l'aile

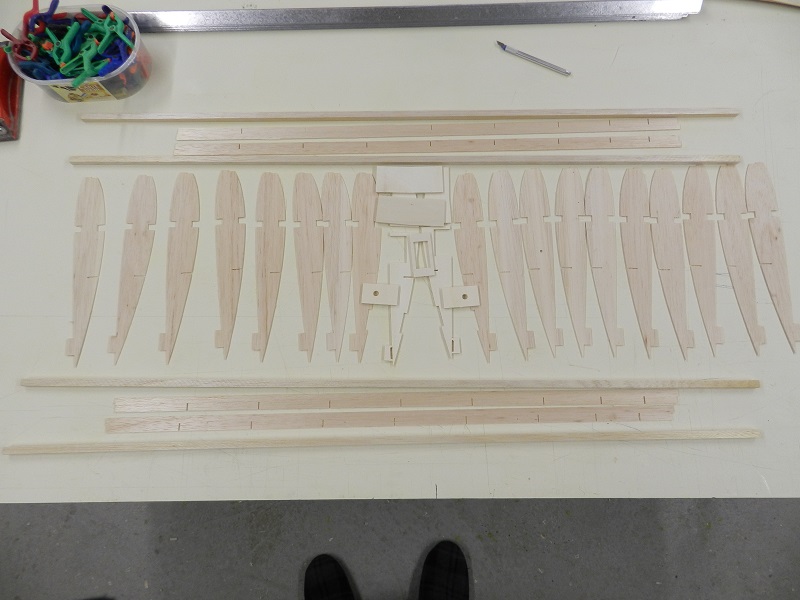

découpe des nervures

pieces ailes.jpg (122.85 Kio) Consulté 12544 fois

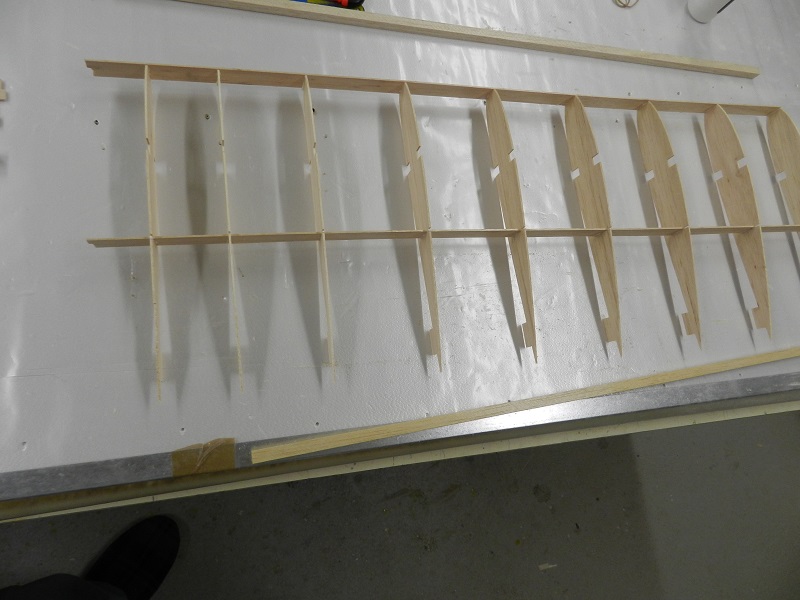

montage aile_1.jpg (128.65 Kio) Consulté 12544 fois

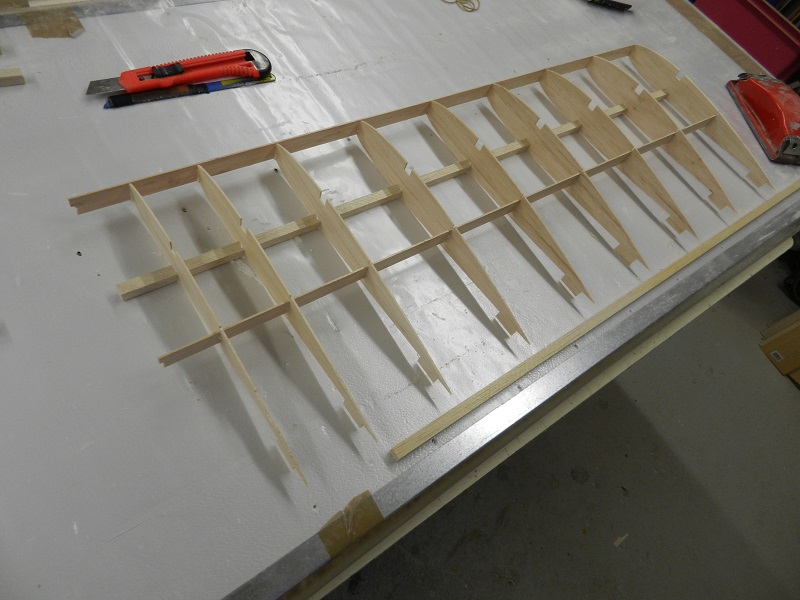

montage aile_2.jpg (144.06 Kio) Consulté 12544 fois

[Jacky_m]

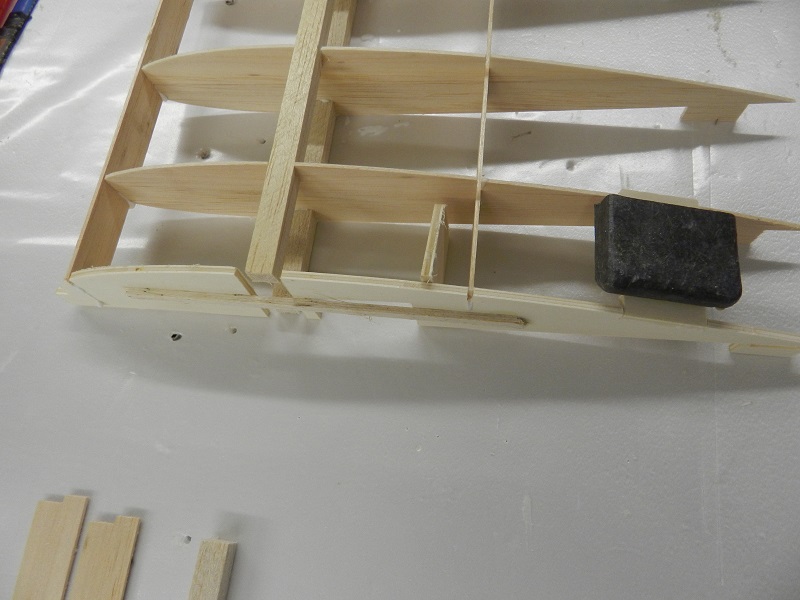

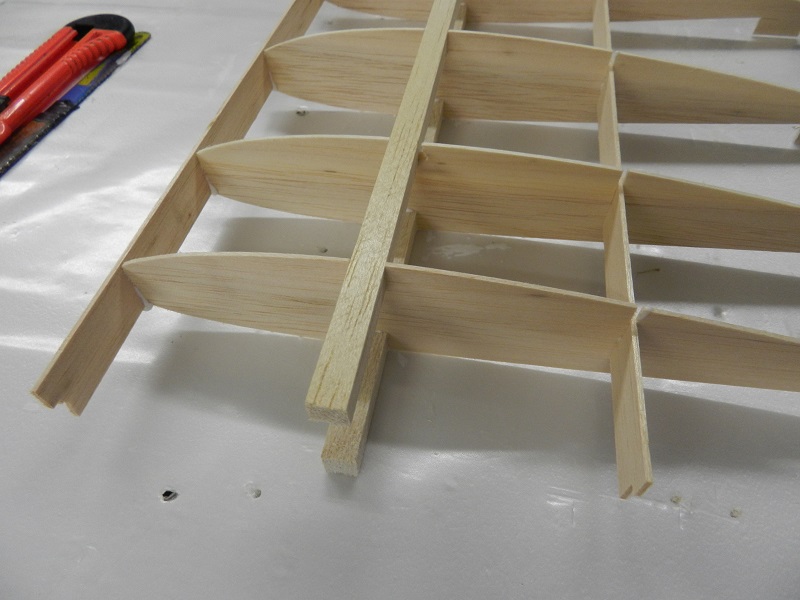

suite de l'aile

montage aile_3.jpg (125.07 Kio) Consulté 12544 fois

montage aile_4.jpg (125.71 Kio) Consulté 12544 fois

[Jacky_m]

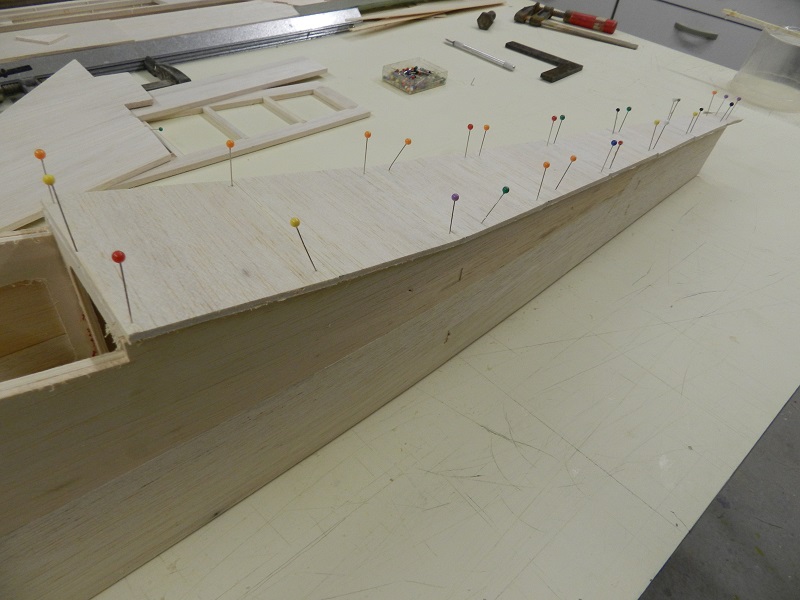

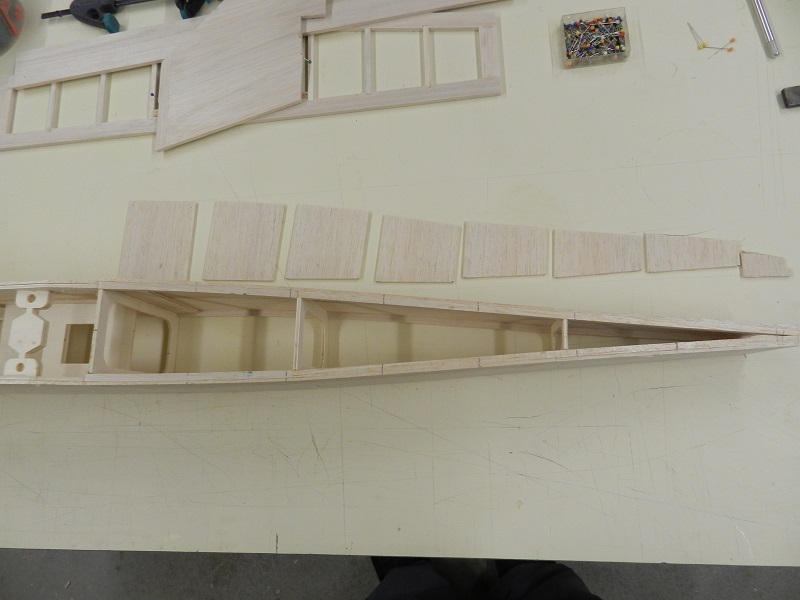

Coffrage du dessus arrière du fuselage en balsa 3mm sens des fibres de travers ( très important pour la rigidité du fuso)

fuselage haut_1.jpg (105.18 Kio) Consulté 12544 fois

fuselage haut_2.jpg (128.44 Kio) Consulté 12544 fois

[Jacky_m]

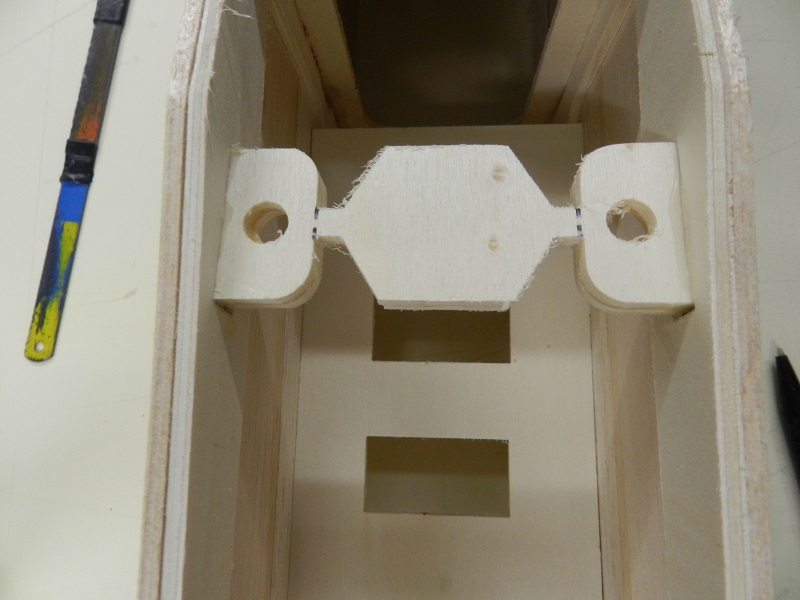

Cette pièce sera à découper selon le pointillé après séchage . Il restera les oreilles de fixation de l'aile. Question faut il renforcer le collage par des joues latérales?

fixation aile.jpg (112.24 Kio) Consulté 12544 fois

[yoyo]

Je pense que OUI, car avec les bourrins dans le club (et j'en fait parti ), c''est sur ca va cassé.Une astuce c'est de mettre un bloc de balsa jusqu'à l'assise de l'aile ( je sai pas si tu me suis.....).
Une autre astuce, si tu veux mettre plus de trois photos par post il suffit de faire "insérer la photo".
sinon la construction est toujours aussi belle est rapide.Vive la CNC ( il faut vraiment que je m'y mette en 2014)

Yoyo

[Jacky_m]

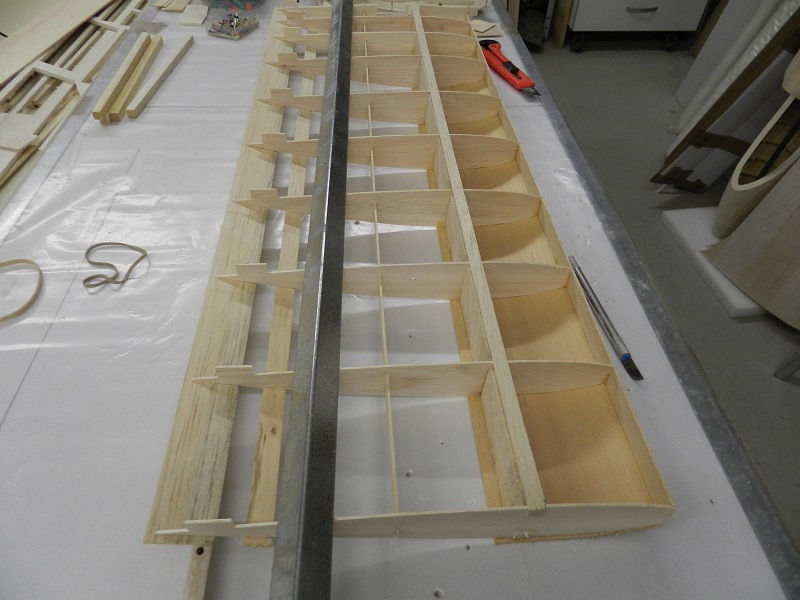

Suite du montage de l'aile

montage aile_5.jpg (137.17 Kio) Consulté 12524 fois

[Jacky_m]

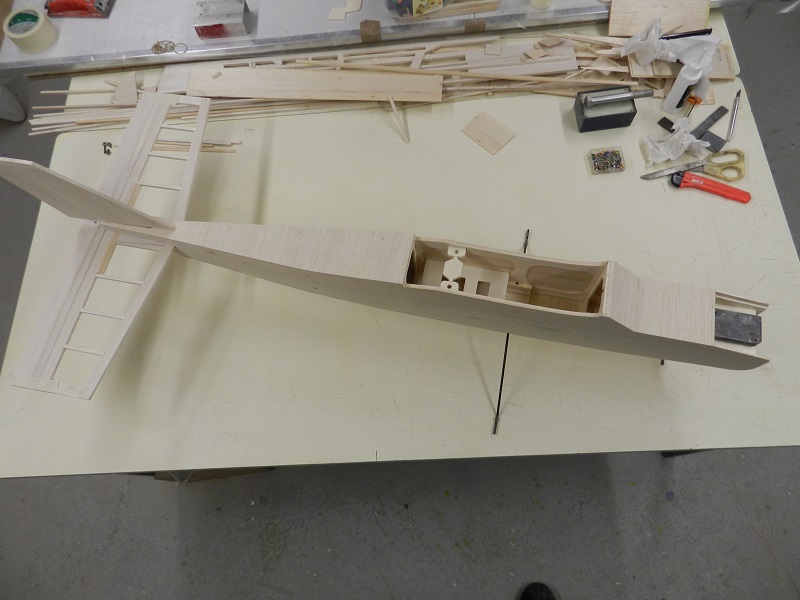

Fin de fabrication du fuselage et des empennages

fuselage haut_3.jpg (125.74 Kio) Consulté 12524 fois
