Petit tuto pour le thermoformage des caches en rhodoïd des feux de position aux saumons des ailes.
Voici le but à atteindre.

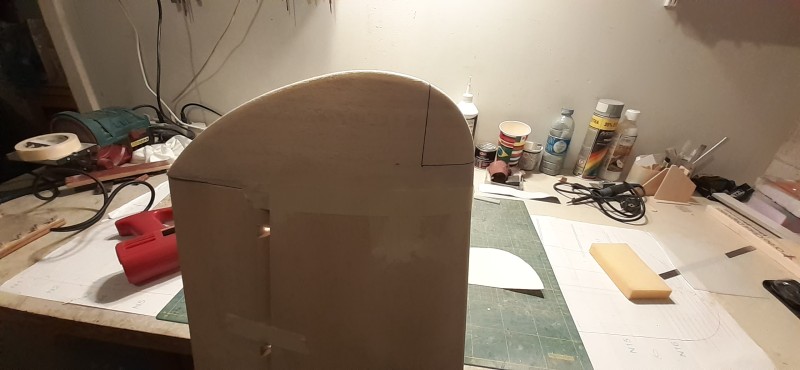

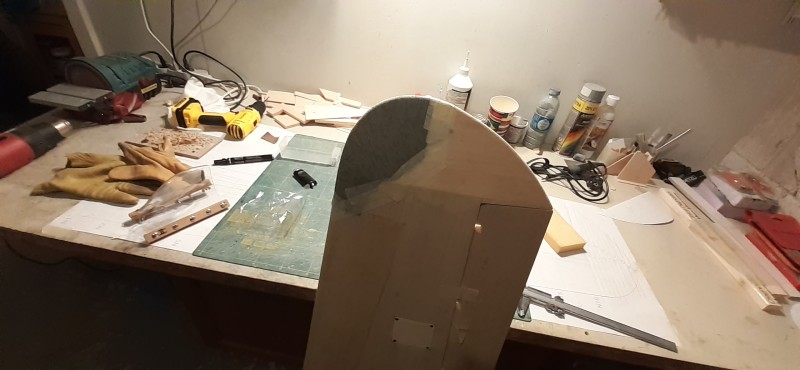

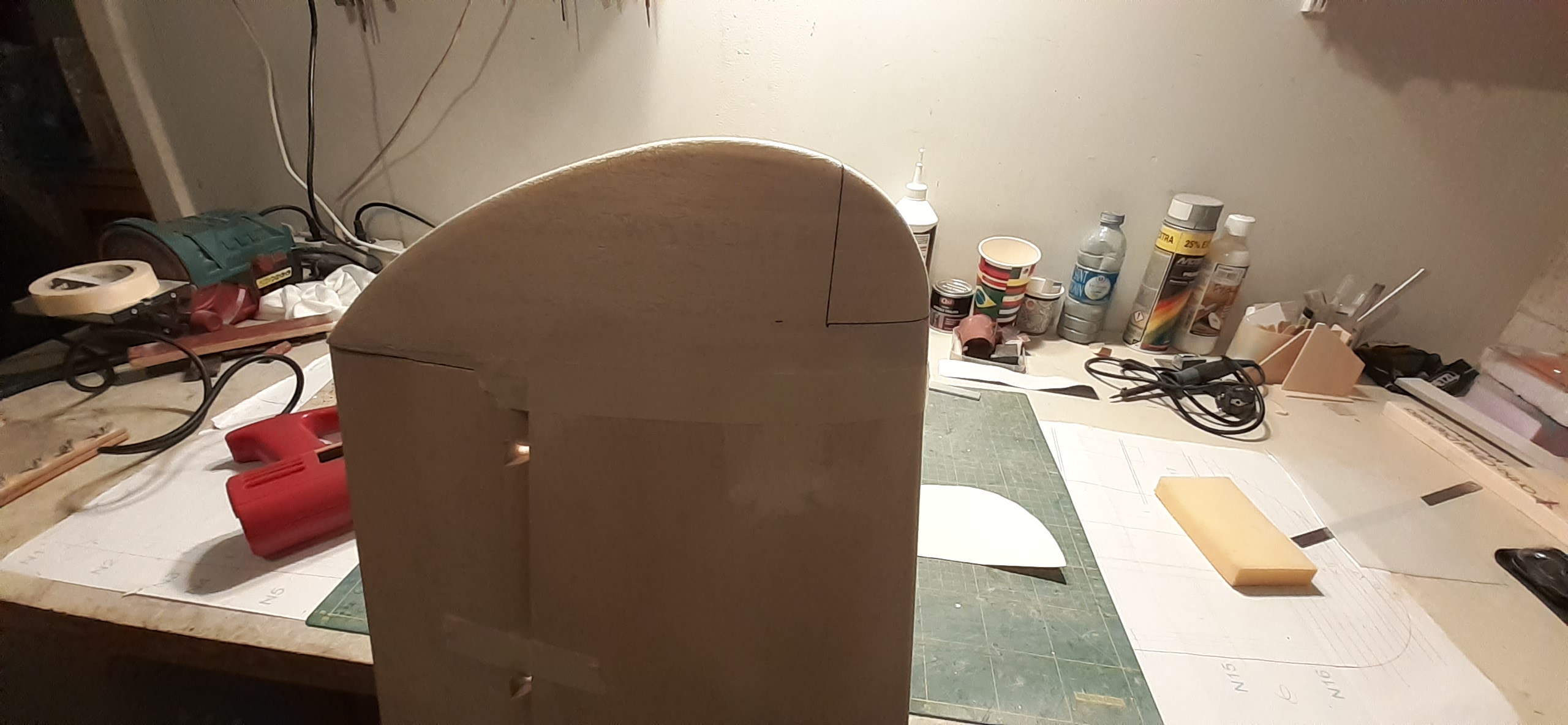

1°- Traçage de la position de l'emplacemens du futur feux de position sur le saumon.

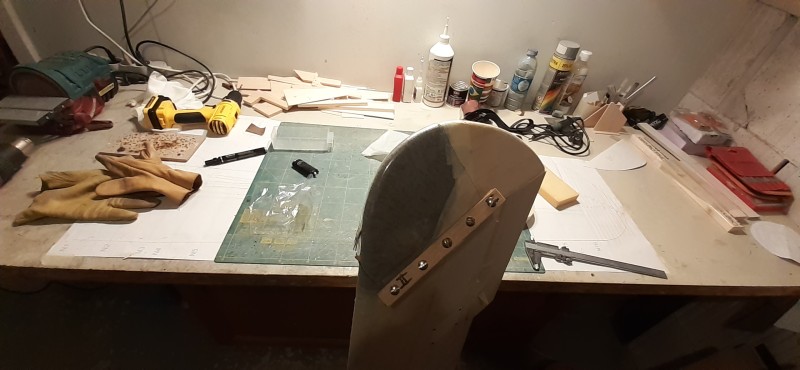

2°- Mise en place d'un tissu (en coton, l'idéal est de la suédine) pour avoir lors du moulage un bon rendu du cache.

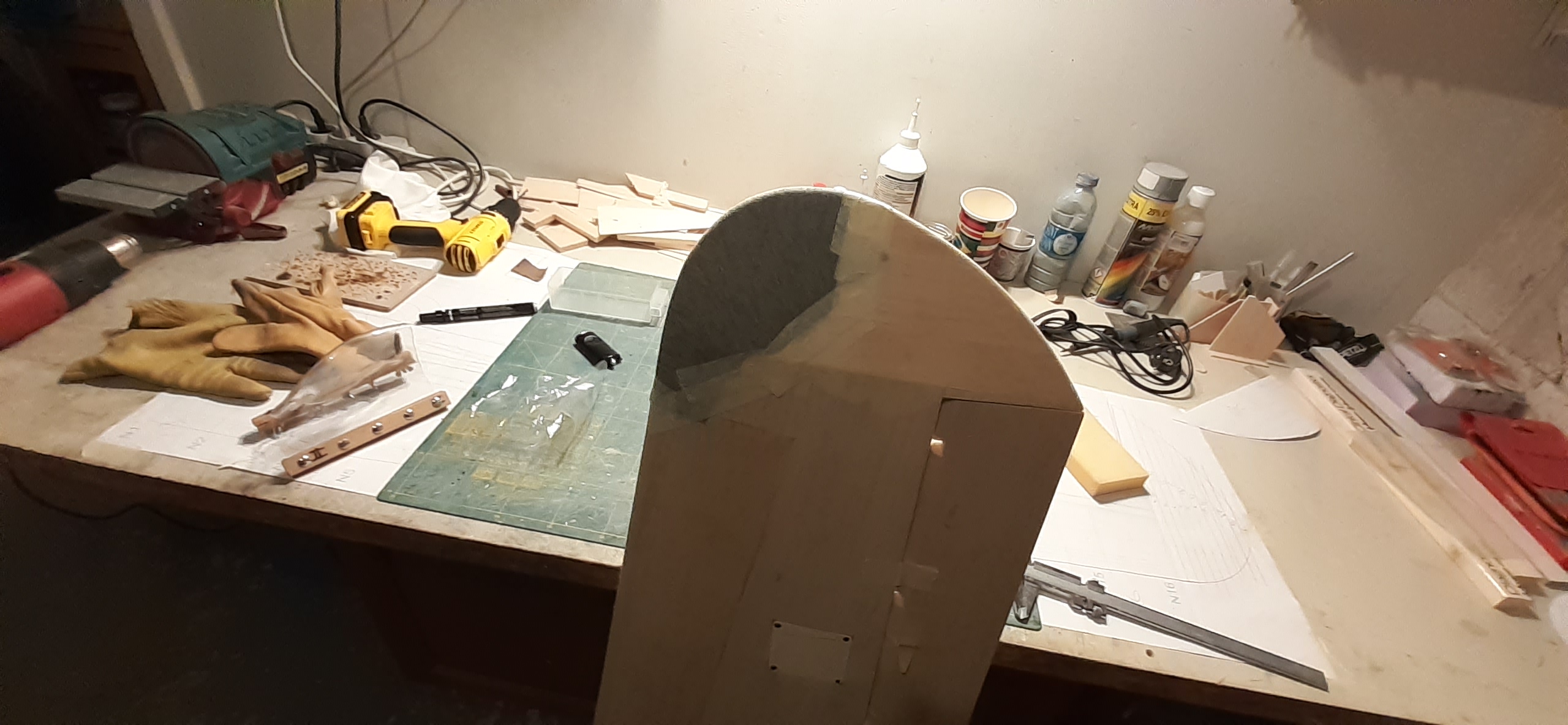

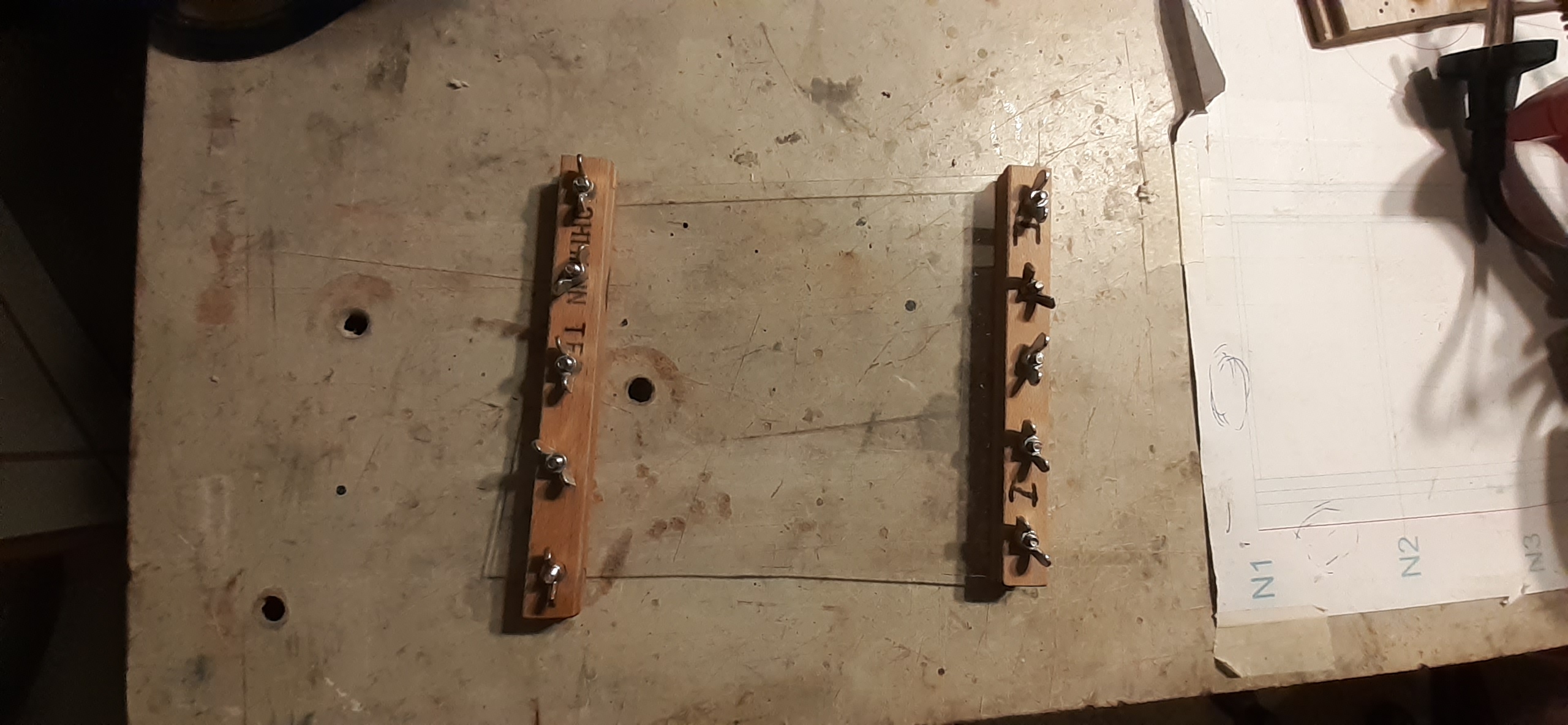

3 - préparation du rhodoïd (ici c'est du rhodoïd ép 1 mm).

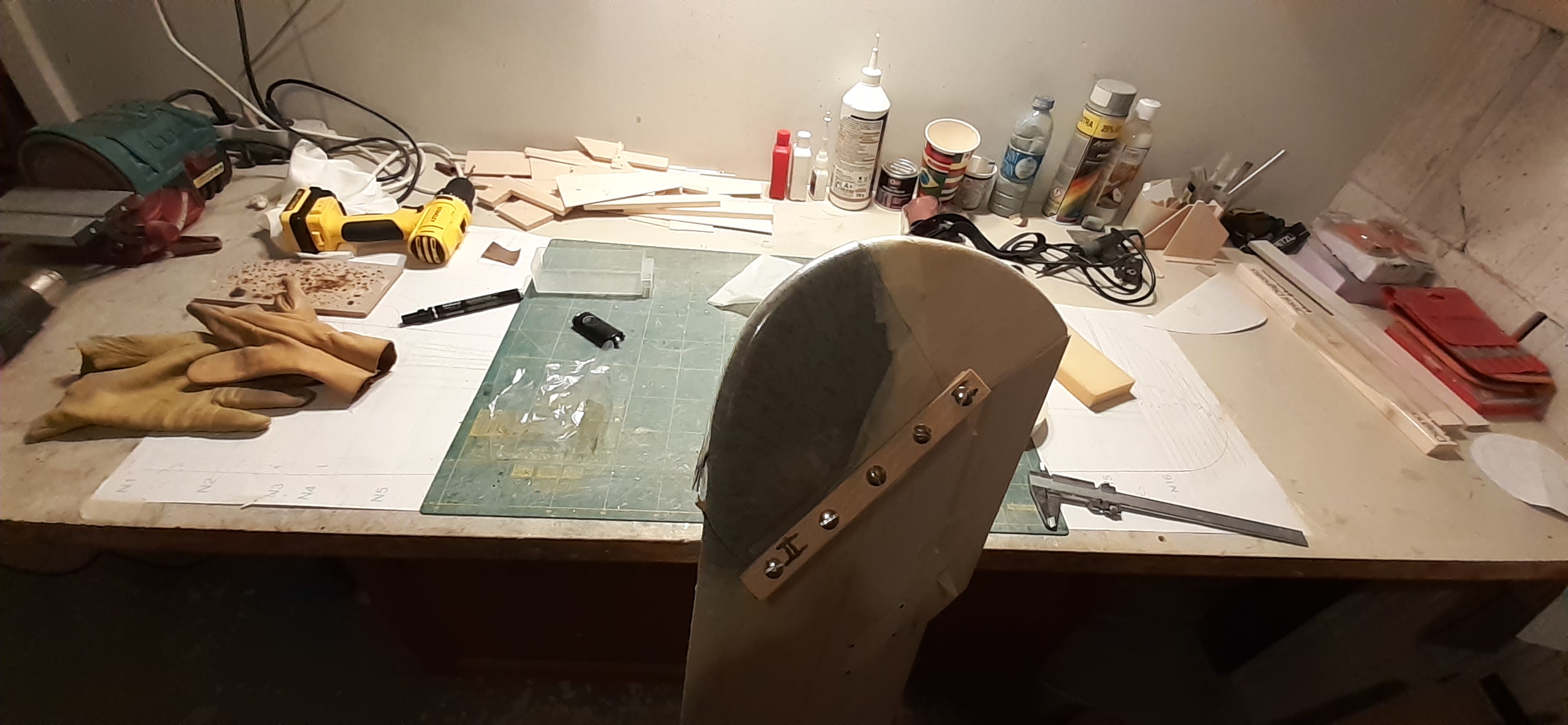

4 - Chauffage du rhodoïd a l'aide d'un décapeur thermique, et quand le rhodoïd est à la bonne t°, moulage du cache.

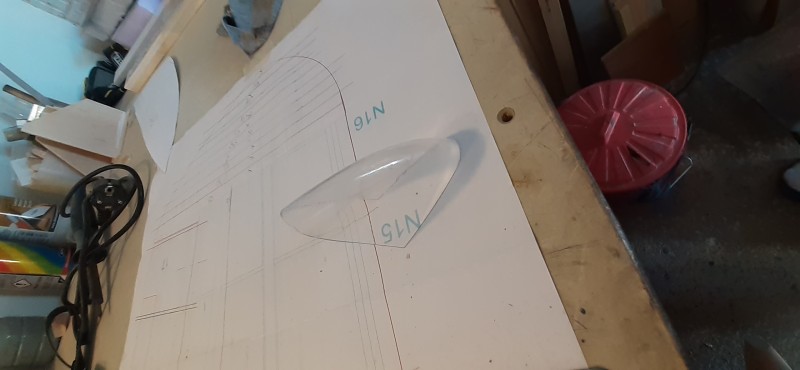

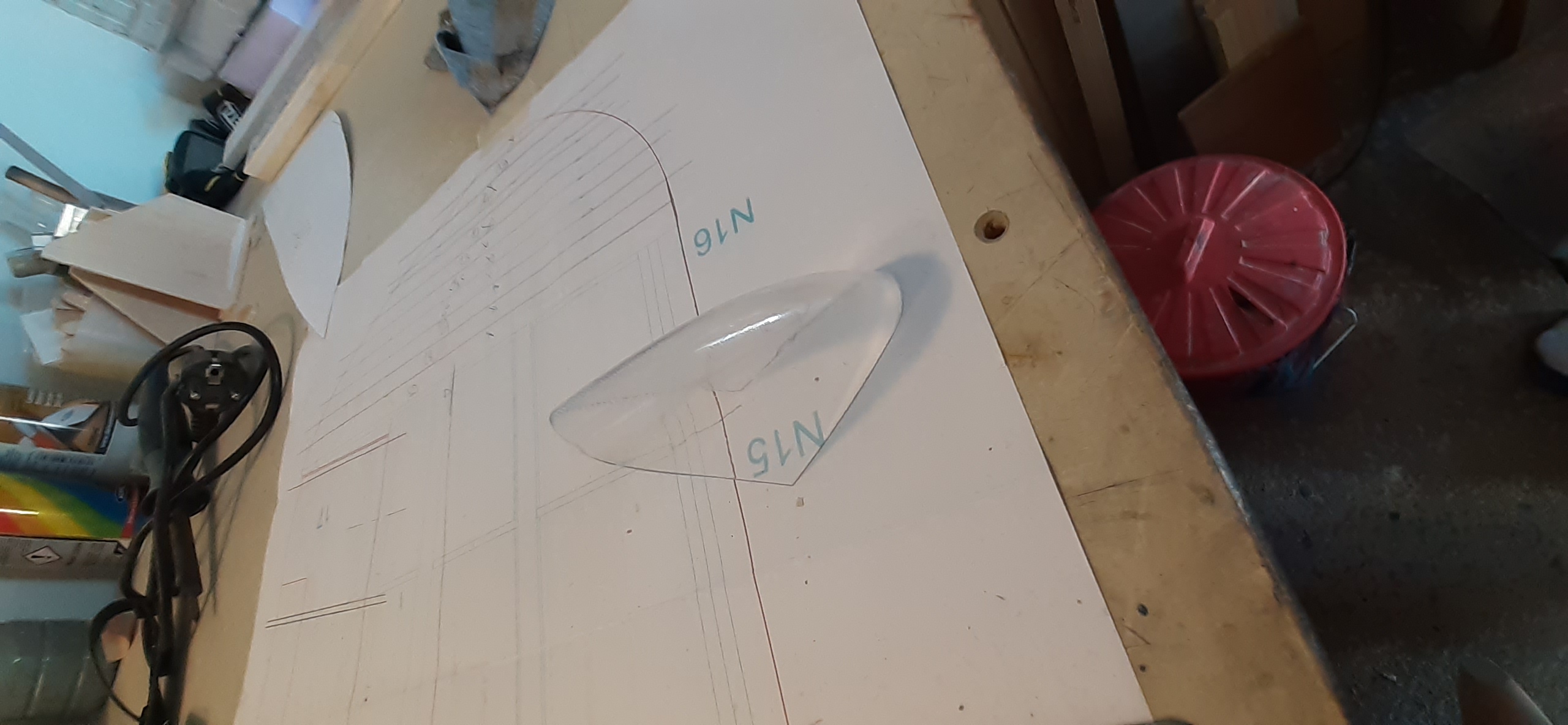

5°- découpe du cache à la forme final.

6°- Découpe de l'emplacement des feux dans le saumon. Ajout d'un ctp de 6mm (2X3mm) pour accueillir les future vis de fixation du cache. Mise en place des câbles pour les feux de position.ET montage du cache pour voir le résultat.

Voila, le résultat me conviens bien.
Encore une étape de passer.

Yoyo

[patte de loup]

nickel Yoyo
Pat'

[Armand]

sans aucune expérience dans le domaine du moulage je ne pensais pas qu'il soit aussi facile d'épouser cette forme en tirant juste le rhodoïd de part et d'autre. Bravo !

[Jeanmi]

Tip top Yoyo, beau travail. J'avais procédé de même manière pour les caches des feux de position de mon P47


[yoyo]

Nickel Jeanmi, les grand esprits ce rencontre

[Jeanmi]

Faudrait surtout que je m'y remette

[yoyo]

La suite avec la réalisation de la clé d'aile.
Comme sur le P47 et le P51, la clé d'aile est un sandwich de CPT de bouleau et de fibre de verre le tout collé à la résine époxy, mais pour l'Epsilon j'ai découpé la clé à l'aide de la CNC.

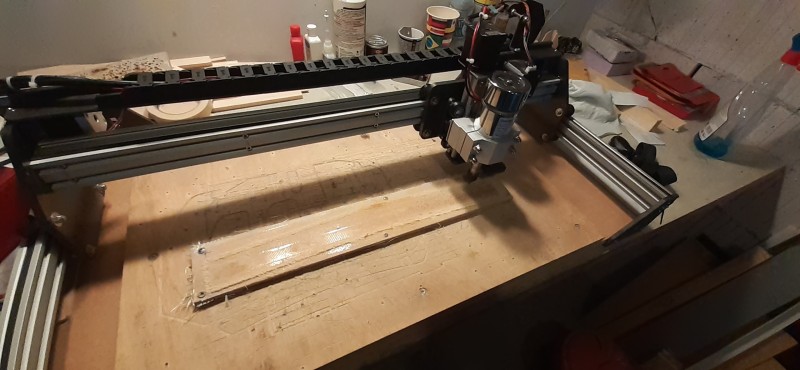

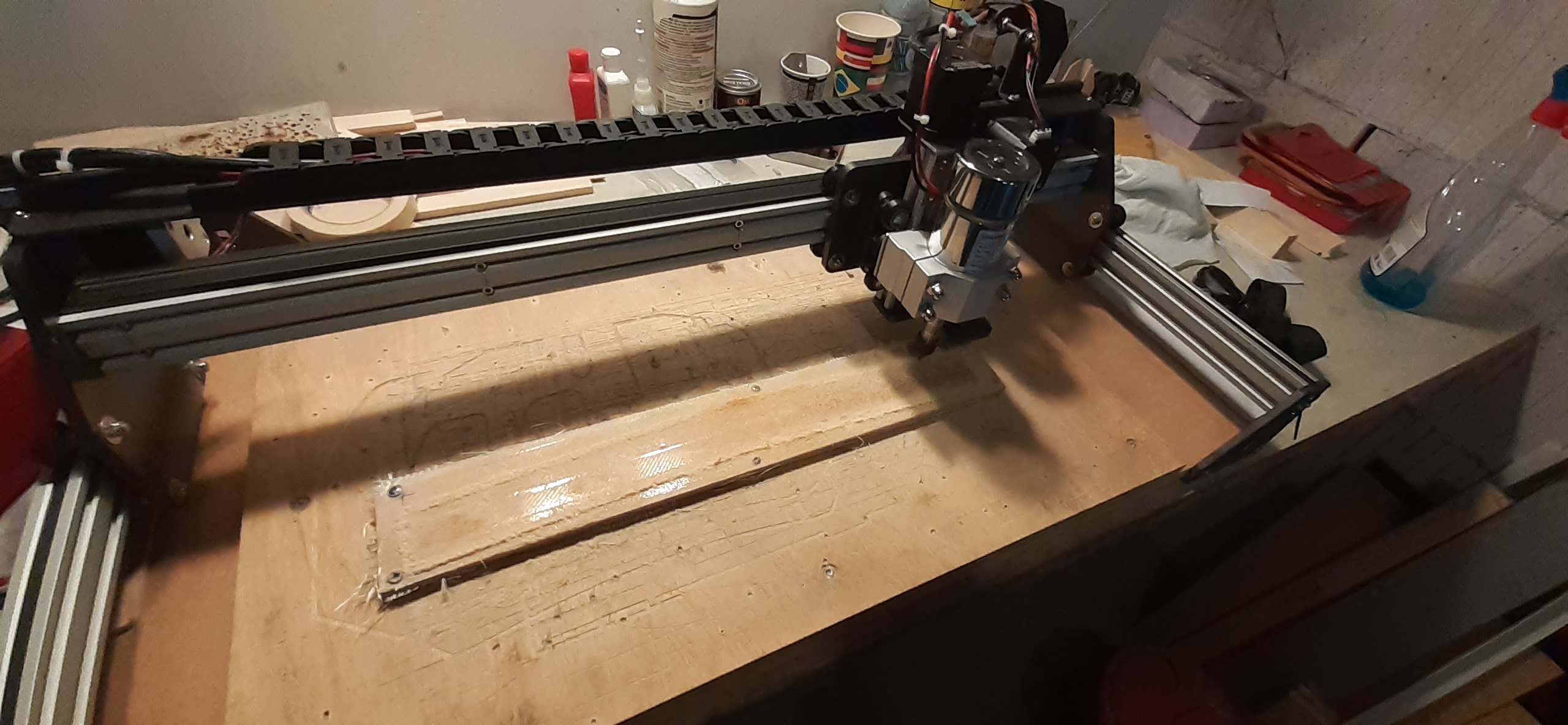

Ep de la clé 10mm, fraise diamant de 2 mm , avance de 300 mm/mn, profondeur de passe 1,2 mm, et après 28 min d'usinage .......

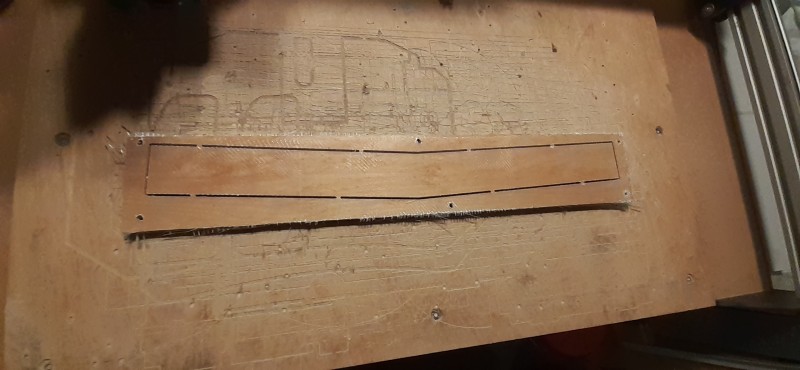

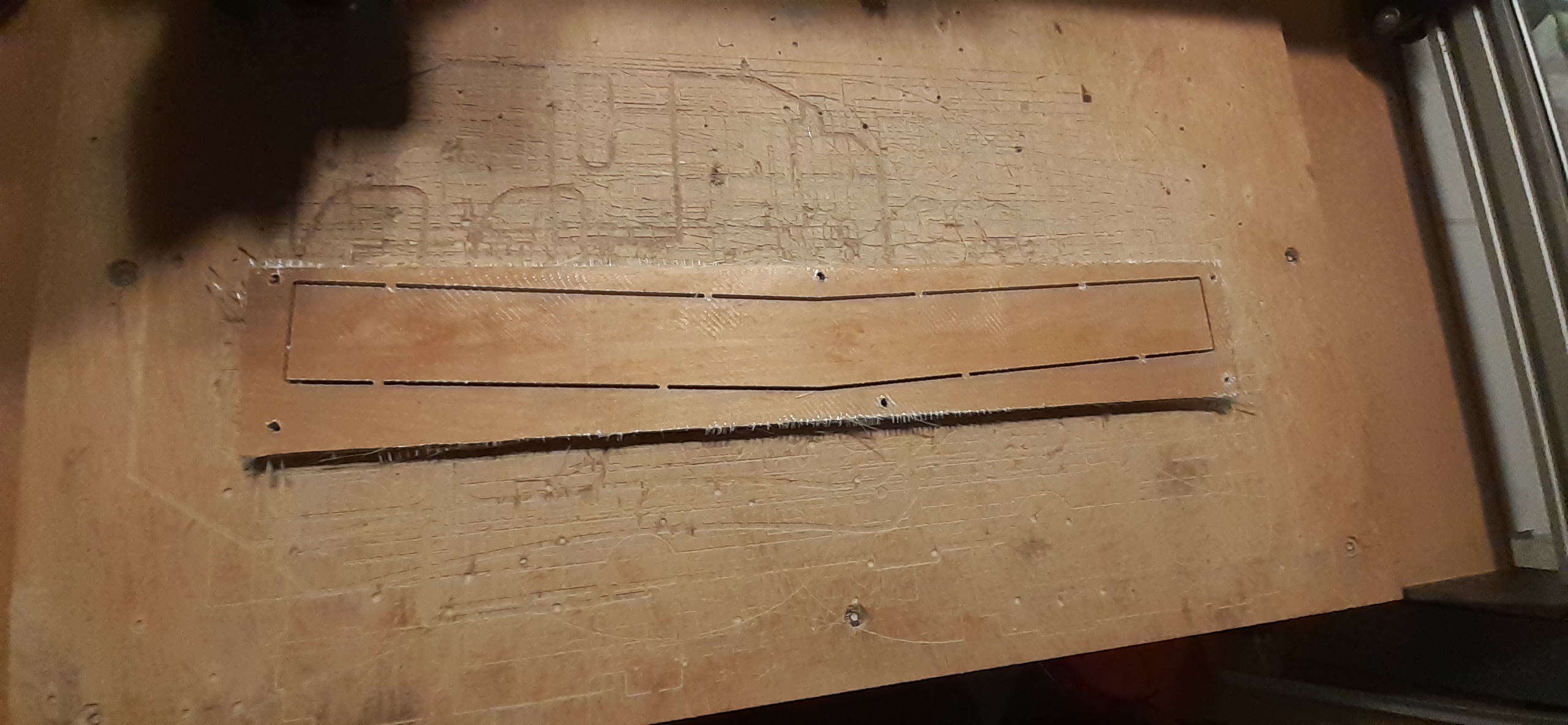

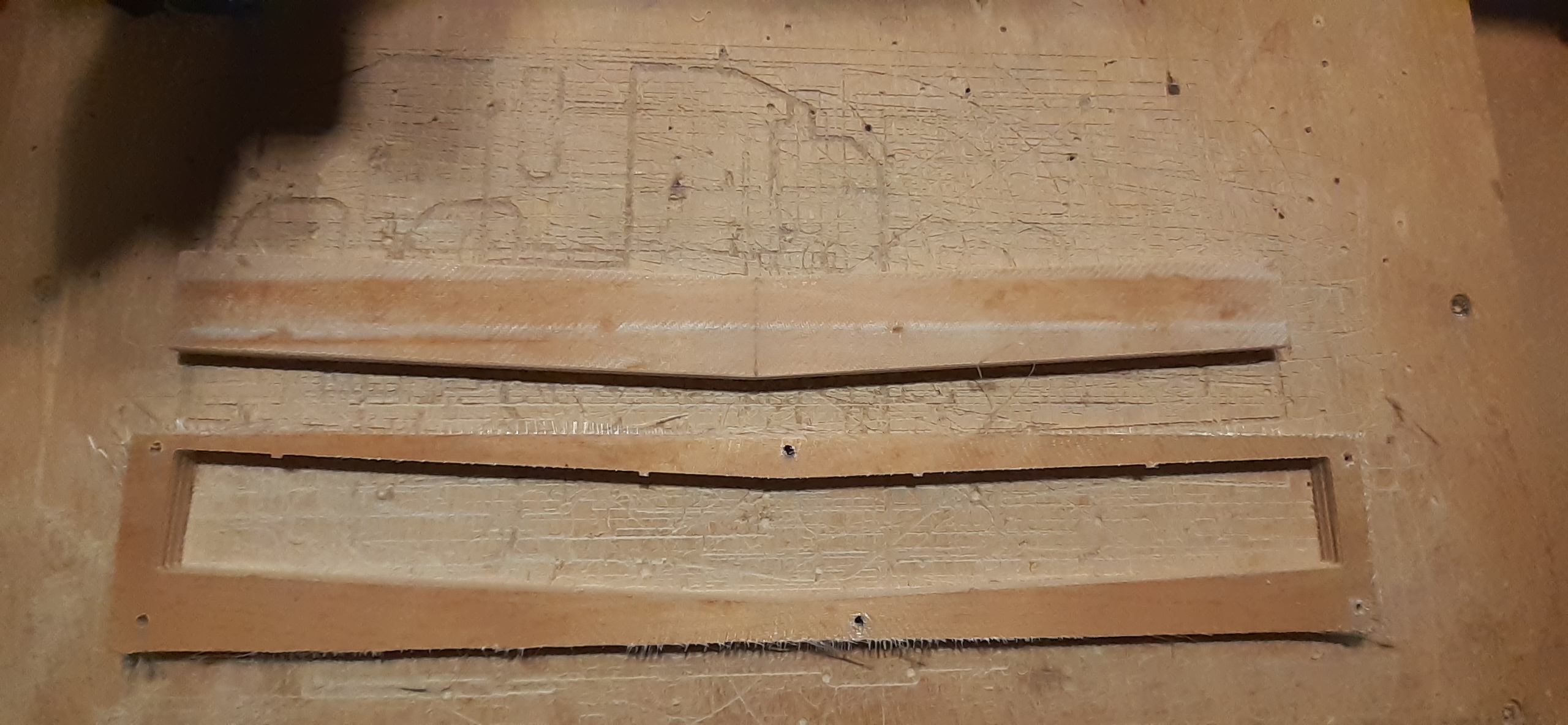

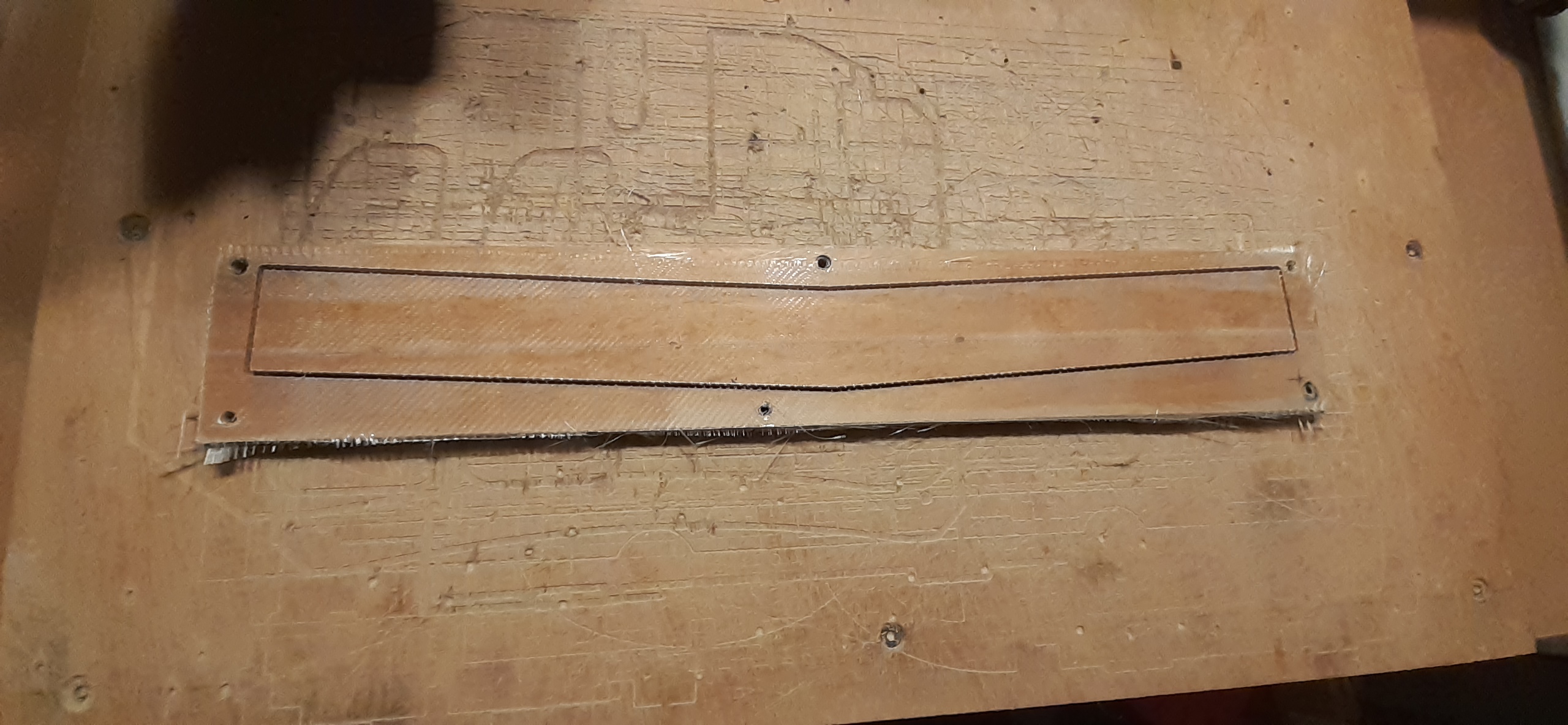

La clé coté verso

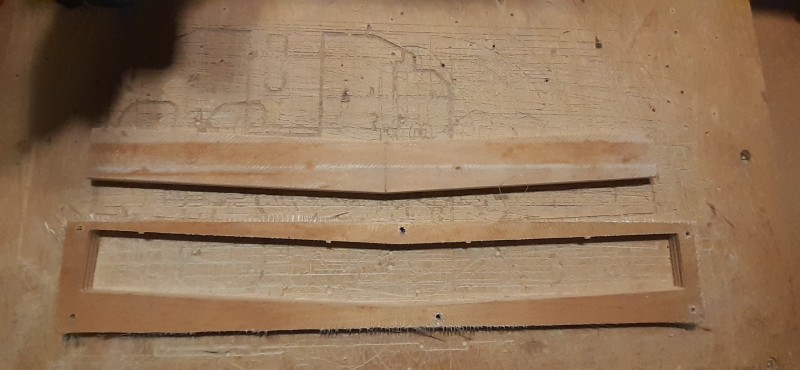

La clé coté recto

Et aprés un petit ponçage de finition, la clé et fini et s'ajuste parfaitement au fourreau de l'aile.
