Salut les amis,
Intéressant, mais c'est quoi la plus-value de cette modification?
Découpe CNC
Re: Découpe CNC
"Si Dieu avait voulu que les planeurs soient fait en plastique, il n'aurait pas fait les arbres en bois."
"Il existe trois règles extrémement simples pour réussir un atterrissage parfait. Malheureusement, personne ne les connait."
"Il existe trois règles extrémement simples pour réussir un atterrissage parfait. Malheureusement, personne ne les connait."
Re: Découpe CNC
Jipé, je reviendrai vers toi à réception du CNC shield pour bien identifier les connecteurs.
Je suis preneur du lien pour les connecteurs (pas sûr qu'il soit encore actif), je pense que ce sera surtout utile pour la prolongation de mes câbles moteur;

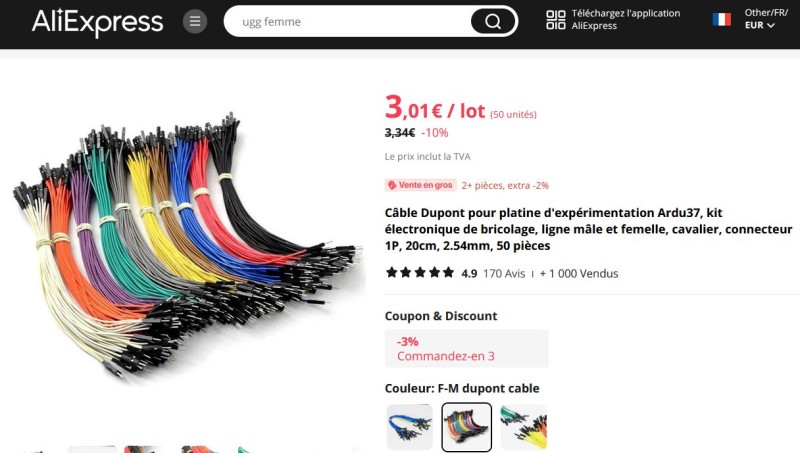

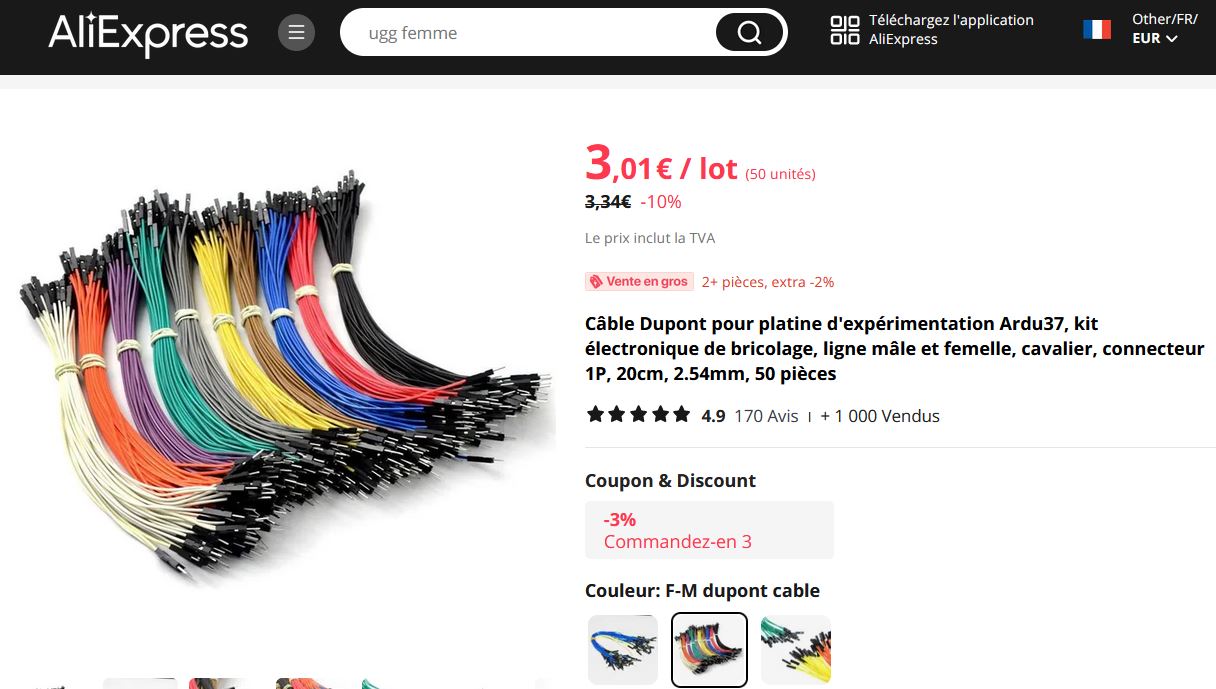

Pour les liaisons CNC shield - driver je pense avoir trouvé des câbles tout montés (à confirmer si c'est bien cela qu'on utilise)
On les trouve en plusieurs longueurs et variantes M-M, M-F, F-F
https://fr.aliexpress.com/item/33010611 ... iXSOoJFyV9
Jeanmi : Quelle est la plus-value ?
A moins de vouloir s'en servir comme objet de décoration
, il faut bien trouver une solution pour actionner les moteurs pap de cette machine qui ne comprend aujourd'hui qu'un langage préhistorique.
N'ayant pas trouvé de traducteur pour lui parler en français, je cherche à lui greffer un cerveau éduqué dans cette langue.
Je suis preneur du lien pour les connecteurs (pas sûr qu'il soit encore actif), je pense que ce sera surtout utile pour la prolongation de mes câbles moteur;
Pour les liaisons CNC shield - driver je pense avoir trouvé des câbles tout montés (à confirmer si c'est bien cela qu'on utilise)
On les trouve en plusieurs longueurs et variantes M-M, M-F, F-F
https://fr.aliexpress.com/item/33010611 ... iXSOoJFyV9
Jeanmi : Quelle est la plus-value ?
A moins de vouloir s'en servir comme objet de décoration
, il faut bien trouver une solution pour actionner les moteurs pap de cette machine qui ne comprend aujourd'hui qu'un langage préhistorique.N'ayant pas trouvé de traducteur pour lui parler en français, je cherche à lui greffer un cerveau éduqué dans cette langue.
Re: Découpe CNC
Les liens suivants sont toujours actifs
Pince :
https://fr.aliexpress.com/item/33050785 ... pt=glo2fra
Coffret cosses dupont :
https://fr.aliexpress.com/item/10050014 ... pt=glo2fra
Pince :
https://fr.aliexpress.com/item/33050785 ... pt=glo2fra
Coffret cosses dupont :
https://fr.aliexpress.com/item/10050014 ... pt=glo2fra
Re: Découpe CNC
Bon ben moi, tant que ça fonctionne... je reste fidèle à ma vieille règle des 4S
- Simplicité (surtout)
- Sécurité (je trafique pas des trucs électriques)
- Supériorité (de l'homme sur la machine... )
- Surprise (je sais pas encore pourquoi, mais on ne sait jamais...
)
- Simplicité (surtout)
- Sécurité (je trafique pas des trucs électriques)
- Supériorité (de l'homme sur la machine...
)- Surprise (je sais pas encore pourquoi, mais on ne sait jamais...
)"Si Dieu avait voulu que les planeurs soient fait en plastique, il n'aurait pas fait les arbres en bois."
"Il existe trois règles extrémement simples pour réussir un atterrissage parfait. Malheureusement, personne ne les connait."
"Il existe trois règles extrémement simples pour réussir un atterrissage parfait. Malheureusement, personne ne les connait."
Re: Découpe CNC
merci je vais commander
d'après la photo, ta pince est une SN 01 BM.
J'ai cru comprendre dans le descriptif que pour 5 € de plus la SN 2549 offre les possibilités des deux autres, qui peut le plus ... tu confirmes ?
J'ai pas mal de câbles 0.75 mm² de toutes les couleurs à la maison, un peu gros, qu'en penses-tu ?
d'après la photo, ta pince est une SN 01 BM.
J'ai cru comprendre dans le descriptif que pour 5 € de plus la SN 2549 offre les possibilités des deux autres, qui peut le plus ... tu confirmes ?
J'ai pas mal de câbles 0.75 mm² de toutes les couleurs à la maison, un peu gros, qu'en penses-tu ?
Dernière modification par Armand le 22 déc. 2023, 23:08, modifié 1 fois.
Re: Découpe CNC
Jeanmi ton raisonnement se tient
J'avais bien sûr tout ce qu'il me fallait (ou presque) avec ma CNC
mais celle ci m'a été donnée gracieusement. Comme écrit au début, je ne m'y suis même pas intéressé de prime abord du fait de sa surface de travail limitée. Mais en y regardant de près j'ai pensé que de par sa structure très rigide et ses moteurs pap et broche puissants, ça pourrait bien me servir pour la découpe du métal, domaine dans lequel la mienne a tout de même ses limites.
J'ai donc relevé le challenge de la remettre en route, sachant dès le début qu'il fallait probablement me contenter de ne récupérer que la mécanique et lui greffer une électronique moderne.
Comme la conception et réalisation de la première, celle-ci représente une belle aventure qui me permet d'aller encore un peu plus loin dans les connaissances sur les composants de pilotage des CNC (drivers et moteurs d'un niveau supérieur)
Et j'ai même bon espoir, qu'au delà de l'alu de la première, celle-ci permettra même d'envisager des découpes dans de l'acier ...
J'avais bien sûr tout ce qu'il me fallait (ou presque) avec ma CNC
mais celle ci m'a été donnée gracieusement. Comme écrit au début, je ne m'y suis même pas intéressé de prime abord du fait de sa surface de travail limitée. Mais en y regardant de près j'ai pensé que de par sa structure très rigide et ses moteurs pap et broche puissants, ça pourrait bien me servir pour la découpe du métal, domaine dans lequel la mienne a tout de même ses limites.
J'ai donc relevé le challenge de la remettre en route, sachant dès le début qu'il fallait probablement me contenter de ne récupérer que la mécanique et lui greffer une électronique moderne.
Comme la conception et réalisation de la première, celle-ci représente une belle aventure qui me permet d'aller encore un peu plus loin dans les connaissances sur les composants de pilotage des CNC (drivers et moteurs d'un niveau supérieur)
Et j'ai même bon espoir, qu'au delà de l'alu de la première, celle-ci permettra même d'envisager des découpes dans de l'acier ...
Dernière modification par Armand le 22 déc. 2023, 23:09, modifié 3 fois.
Re: Découpe CNC
Je t'admire Armand, je vois déjà le livre que je pourrais écrire te concernant: "Du Depron à l'Acier, Armand, l'Eifel de l'aviation"
"Si Dieu avait voulu que les planeurs soient fait en plastique, il n'aurait pas fait les arbres en bois."
"Il existe trois règles extrémement simples pour réussir un atterrissage parfait. Malheureusement, personne ne les connait."
"Il existe trois règles extrémement simples pour réussir un atterrissage parfait. Malheureusement, personne ne les connait."
Re: Découpe CNC
Arrête de te moquer
je trouve qu'une CNC est un très bel outil, et tu partages cet avis, tu l'as écrit il n'y a pas longtemps
S'en servir c'est formidable, mais la comprendre ça apporte un plus
Et pour compléter tout ça : "patte de loup" vient de me donner un livre "Fusion 360 Initiation à la modélisation 3D et créations appliquées" qu'il avait en double. Je pense que là aussi il s'agit encore d'une impulsion qui va m'entrainer vers de nouvelles possibilités. Mais pour l'instant c'est la CNC qui m'occupe.
je trouve qu'une CNC est un très bel outil, et tu partages cet avis, tu l'as écrit il n'y a pas longtemps
S'en servir c'est formidable, mais la comprendre ça apporte un plus
Et pour compléter tout ça : "patte de loup" vient de me donner un livre "Fusion 360 Initiation à la modélisation 3D et créations appliquées" qu'il avait en double. Je pense que là aussi il s'agit encore d'une impulsion qui va m'entrainer vers de nouvelles possibilités. Mais pour l'instant c'est la CNC qui m'occupe.
Dernière modification par Armand le 22 déc. 2023, 23:10, modifié 1 fois.
Re: Découpe CNC
je ne me moque pas Armand, je suis réellement admiratif...et content d'avoir (pour le moment en tout cas), un coup d'avance sur Freecad, je me suis remis d'ailleurs l'autre jour à la modélisation 3D. M'a fallu quand 1 petite heure pour arriver mettre en relief une écriture...sur un jeton de caddy
"Si Dieu avait voulu que les planeurs soient fait en plastique, il n'aurait pas fait les arbres en bois."
"Il existe trois règles extrémement simples pour réussir un atterrissage parfait. Malheureusement, personne ne les connait."
"Il existe trois règles extrémement simples pour réussir un atterrissage parfait. Malheureusement, personne ne les connait."
Re: Découpe CNC
Je confirme la référence de la pince à sertir, je me suis contenté de ce modèle, plutôt réservé pour les circuits électroniques (< 2A), car j'avais déjà un autre outil, plus gros pour les circuits électriques automobile.Armand a écrit : ↑06 déc. 2023, 14:22 merci je vais commander
d'après la photo, ta pince est une SN 01 BM.
J'ai cru comprendre dans le descriptif que pour 5 € de plus la SN 2549 offre les possibilités des deux autres, qui peut le plus ... tu confirmes ?
J'ai pas ma de câbles 0.75 mm² de toutes les couleurs à la maison, un peu gros, qu'en penses-tu ?
Les câbles de 0.75² pourront aller pour les moteurs PAP, mais c'est beaucoup trop gros pour toute la partie commande de l'arduino/CNC shield. Mes capteurs fin de course sont raccordés avec du câble de chargeur de téléphone portable. Ils sont blindés et surtout très souples pour une connexion sans contraintes. Sur tous les circuits de commande les intensités ne dépassent pas 50mA ; donc inutile de prendre des conducteurs plus gros.
Pour le capteur de sonde j'ai utilisé un ancien câble de liaison entre magnétoscope et télé avec raccord RCA.
