Découpe CNC
Re: Découpe CNC
Ca ne colle pas avec mon schéma, moi j'avais le +5V sur le rouge, la masse sur le noir et le signal sur le bleu. Il faut vérifier, j'ai peut être mal interprété le circuit imprimé. Tu profiteras que la boite est ouverte pour noter la référence du transistor, ça me permettra de confirmer la position de la base.
Re: Découpe CNC

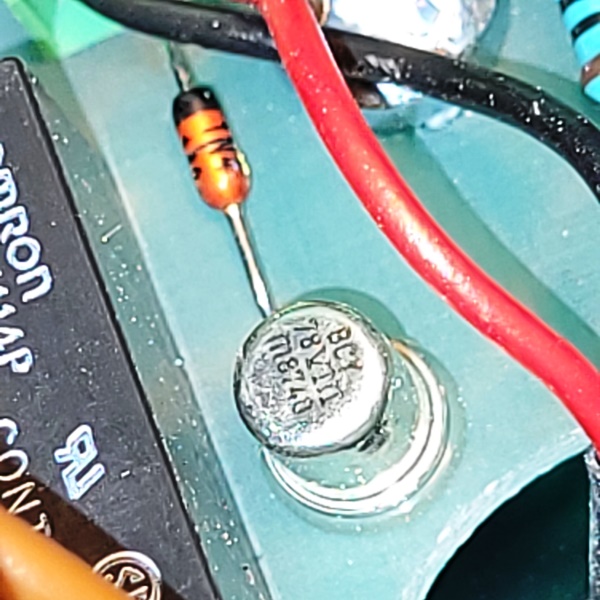

Voici le transistor, avec et sans flash pour distinguer au mieux cette inscription sur un diamètre de 4 mm
- 20231213_190954.jpg (113.54 Kio) Consulté 1423 fois
- 20231213_190841.jpg (123.92 Kio) Consulté 1423 fois
Re: Découpe CNC

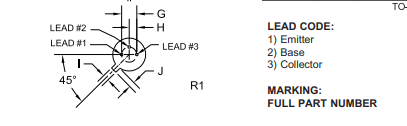

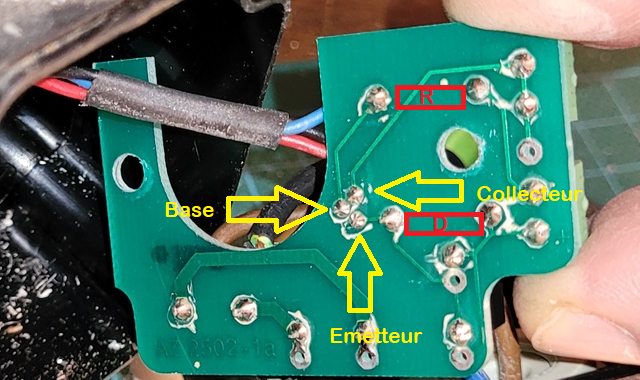

C'est un transistor PNP BCY 78-VIII ; le brochage est reporté sur le circuit imprimé.

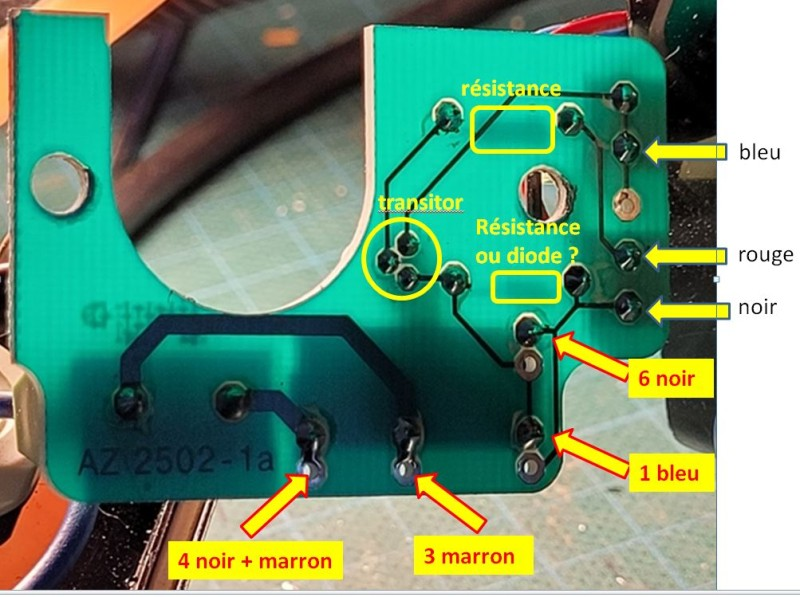

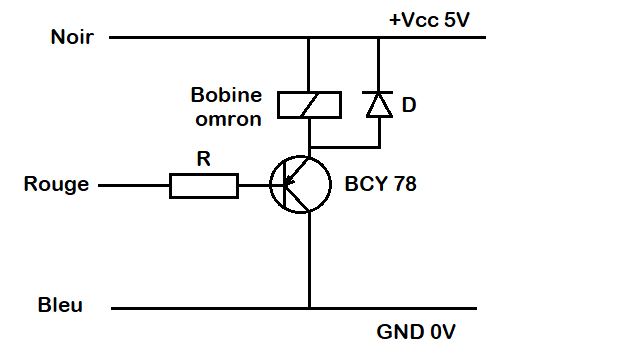

Je me suis planté dans mon schéma précédent. Celui-là est plus conforme aux photos publiées précédemment.
Le raccordement à l'arduino est entre bleu (à mettre à la masse) et rouge.
Tu peux simuler le fonctionnement en raccordant le circuit à ton alim 5V et en fermant la liaison entre rouge et bleu par un interrupteur. Interrupteur fermé, tu dois entendre le relais omron claquer.
- Trans.png (17.21 Kio) Consulté 1408 fois
- Armand4.png (503.33 Kio) Consulté 1408 fois
- image_2023-12-14_095920293.png (591.28 Kio) Consulté 1408 fois
Je me suis planté dans mon schéma précédent. Celui-là est plus conforme aux photos publiées précédemment.
Le raccordement à l'arduino est entre bleu (à mettre à la masse) et rouge.
Tu peux simuler le fonctionnement en raccordant le circuit à ton alim 5V et en fermant la liaison entre rouge et bleu par un interrupteur. Interrupteur fermé, tu dois entendre le relais omron claquer.
- Pièces jointes
-
- Armand5.png (7.47 Kio) Consulté 1408 fois
Re: Découpe CNC
merci jipé pour tes précieuses analyses.
Je vais attendre l'arrivée de mon câblage commandé pour faire ces tests. De toutes façons mon chantier sur la table du salon doit être mis en sommeil à l'approche de Noël et dans mon minuscule atelier la place manque pour tourner autour de la machine.
Je conclus tout de même à ce stade que, compte tenu de la nécessité de brancher le - et le signal sur l'arduino, je ne pourrai pas utiliser le 5 V stabilisé de l'alim existante, mais tout remonter, y compris le + vers mon arduino ... juste ?
Je vais attendre l'arrivée de mon câblage commandé pour faire ces tests. De toutes façons mon chantier sur la table du salon doit être mis en sommeil à l'approche de Noël et dans mon minuscule atelier la place manque pour tourner autour de la machine.
Je conclus tout de même à ce stade que, compte tenu de la nécessité de brancher le - et le signal sur l'arduino, je ne pourrai pas utiliser le 5 V stabilisé de l'alim existante, mais tout remonter, y compris le + vers mon arduino ... juste ?
Re: Découpe CNC
Pour la manip proposée précédemment ton alim régulée est parfaite, elle te permettra de valider mon schéma.
Pour le branchement définitif l'alim de l"arduino devrait suffire, ce type de relais consomme une quinzaine de milliampères. Le branchement sera plus simple à réaliser.
JP
Pour le branchement définitif l'alim de l"arduino devrait suffire, ce type de relais consomme une quinzaine de milliampères. Le branchement sera plus simple à réaliser.
JP
Re: Découpe CNC
parfait merci.
Je te tiendrai au courant de la manip.
probablement pas avant quelques jours, voire après Noël. Je range le chantier ...
bonnes fêtes
Je te tiendrai au courant de la manip.
probablement pas avant quelques jours, voire après Noël. Je range le chantier ...
bonnes fêtes
Re: Découpe CNC
Merci, bonne fêtes à toi aussi.
Je continue mon bricolage, j'ai la chance d'avoir un atelier plus grand que le tien, mais... moins bien chauffé que ton salon.
Bonne soirée.
JP
Je continue mon bricolage, j'ai la chance d'avoir un atelier plus grand que le tien, mais... moins bien chauffé que ton salon.
Bonne soirée.
JP
Re: Découpe CNC
Je ne reprendrai pas ce projet avant le basculement d'année, mais en attendant quelques liens utiles glanés sur le net :
Comment identifier les 4 fils d'un moteur pas à pas ?
https://drive.google.com/file/d/1H9bIn2 ... view?pli=1
Comment piloter un driver externe pour Nema 23 avec une Arduino ?
https://createforcuriosity.com/en/artic ... gv/details
https://www.youtube.com/watch?v=8YiWsWdcZno
bonne lecture
à bientôt ...
Comment identifier les 4 fils d'un moteur pas à pas ?
https://drive.google.com/file/d/1H9bIn2 ... view?pli=1
Comment piloter un driver externe pour Nema 23 avec une Arduino ?
https://createforcuriosity.com/en/artic ... gv/details
https://www.youtube.com/watch?v=8YiWsWdcZno
bonne lecture
à bientôt ...
Re: Découpe CNC
petit retour d'expérience VPC :
J'avais acheté mes drivers chez STEPPERONLINE, entreprise chinoise et je m'interrogeais sur le paiement de la TVA.
Ils sont bien arrivés assez rapidement (voir plus haut) et le livreur ne m'a pas demandé de quelconque paiement de TVA (77 €, dont 54 € de marchandise, le reste du port, assez élevé c'est vrai).
Aujourd'hui je trouve une lettre de FEDEX dans ma BAL avec une facture de 17 €, dont 11 € de TVA, correspondant aux 54 € de marchandise et 6 € de frais de dossier.
Je ne suis pas trop surpris et trouve cela normal et surtout raisonnable : la TVA correspond bien aux 20 % prévus et les frais de dossier sont très corrects.
Donc plutôt qu'une mauvaise surprise, c'est plutôt une bonne car j'avais déjà connu par le passé des frais de dossier de 15 à 20 € pour certains transporteurs. Quant à la TVA, normal !
Cette société propose d'office l'envoi par FEDEX, du moins dans mon cas depuis la Chine (produit pas disponible ailleurs). Elle a en effet des entrepôts dans d'autres pays, dont l'Allemagne qui nous est le plus proche pour l'UE. Il est bien précisé que depuis l'UE il n'y a pas de TVA. J'ai fait un test pour un produit disponible en DE et enn Chine, En Europe il est un peu plus cher, mais la différence est inférieure aux 20 % de la TVA. Par contre je ne suis pas allé plus loin pour chiffrer les frais de port, à tester peut-être ...
Au fil de mes recherches sur le net (vidéos ou forums, je me suis rendu compte que STEPPERONLINE est souvent cité, cela est bon signe. Et lorsqu'on parcourt le site on y découvre beaucoup de produits centrés sur les moteurs pap et leurs accessoires. Egalement des explications techniques pour faciliter les choix.
Je ne peux que recommander
https://www.omc-stepperonline.com/fr
J'avais acheté mes drivers chez STEPPERONLINE, entreprise chinoise et je m'interrogeais sur le paiement de la TVA.
Ils sont bien arrivés assez rapidement (voir plus haut) et le livreur ne m'a pas demandé de quelconque paiement de TVA (77 €, dont 54 € de marchandise, le reste du port, assez élevé c'est vrai).
Aujourd'hui je trouve une lettre de FEDEX dans ma BAL avec une facture de 17 €, dont 11 € de TVA, correspondant aux 54 € de marchandise et 6 € de frais de dossier.
Je ne suis pas trop surpris et trouve cela normal et surtout raisonnable : la TVA correspond bien aux 20 % prévus et les frais de dossier sont très corrects.
Donc plutôt qu'une mauvaise surprise, c'est plutôt une bonne car j'avais déjà connu par le passé des frais de dossier de 15 à 20 € pour certains transporteurs. Quant à la TVA, normal !
Cette société propose d'office l'envoi par FEDEX, du moins dans mon cas depuis la Chine (produit pas disponible ailleurs). Elle a en effet des entrepôts dans d'autres pays, dont l'Allemagne qui nous est le plus proche pour l'UE. Il est bien précisé que depuis l'UE il n'y a pas de TVA. J'ai fait un test pour un produit disponible en DE et enn Chine, En Europe il est un peu plus cher, mais la différence est inférieure aux 20 % de la TVA. Par contre je ne suis pas allé plus loin pour chiffrer les frais de port, à tester peut-être ...
Au fil de mes recherches sur le net (vidéos ou forums, je me suis rendu compte que STEPPERONLINE est souvent cité, cela est bon signe. Et lorsqu'on parcourt le site on y découvre beaucoup de produits centrés sur les moteurs pap et leurs accessoires. Egalement des explications techniques pour faciliter les choix.
Je ne peux que recommander
https://www.omc-stepperonline.com/fr
Re: Découpe CNC
Encore un lien qui me semble bon à connaître.
Il s'agit de matériaux adaptés à la confection de boîtes, objet que tout possesseur de CNC est amené un jour ou l'autre à réaliser.
Ayant un petit doute sur le medium Walchromat que je comptais utiliser pour mon boîtier électronique je suis allé à la recherche du CTP antidérapant de 9 mm brun, (idem CTP coffrage) que j'avais déjà trouvé à la découpe en ligne chez Leroy-Merlin. Il n'est pas dispo en ligne, peut-être sur site ? Je ne suis pas allé voir.
Mais google m'a fait découvrir un site spécialisé dans la réalisation de caisses et valises sur mesure. Il vend aussi à la découpe les matériaux qu'il emploie. ça mérite un coup d'oeil.
Je viens de commander du CTP brun de 6,5 mm, encore mieux adapté que le 9 mm que je cherchais (il en existe aussi en couleurs variées avec un revêtement plastique).
A partir de 45 € HT il livre même gratuitement
J'ai ainsi commandé 2 planches de la largeur du gabarit de ma CNC en 1300 mm de long, (pour atteindre le seuil des 45 €) Je verrai à réception la qualité du matériau et vous en ferai part.
https://www.conex-online.com/
Il s'agit de matériaux adaptés à la confection de boîtes, objet que tout possesseur de CNC est amené un jour ou l'autre à réaliser.
Ayant un petit doute sur le medium Walchromat que je comptais utiliser pour mon boîtier électronique je suis allé à la recherche du CTP antidérapant de 9 mm brun, (idem CTP coffrage) que j'avais déjà trouvé à la découpe en ligne chez Leroy-Merlin. Il n'est pas dispo en ligne, peut-être sur site ? Je ne suis pas allé voir.
Mais google m'a fait découvrir un site spécialisé dans la réalisation de caisses et valises sur mesure. Il vend aussi à la découpe les matériaux qu'il emploie. ça mérite un coup d'oeil.
Je viens de commander du CTP brun de 6,5 mm, encore mieux adapté que le 9 mm que je cherchais (il en existe aussi en couleurs variées avec un revêtement plastique).
A partir de 45 € HT il livre même gratuitement
J'ai ainsi commandé 2 planches de la largeur du gabarit de ma CNC en 1300 mm de long, (pour atteindre le seuil des 45 €) Je verrai à réception la qualité du matériau et vous en ferai part.
https://www.conex-online.com/
