Fabrication d'une verrière (bulle)

[mig3]

Va falloir faire une boite a vide plus grande ou des planeurs plus petit
Je suis curieux de voir le resultat
Bon courage René

[René]

Je suis d'accord, là j'arrive à l'extrême limite de la capacité de la boîte à vide.
Mais en fait ce n'est pas le plateau de la boîte qui limite, mais bien la dimension interne du four.
recherchons ancien four de restauration
Et après tout cela il faut encore user de diplomatie ou de ruse pour utiliser le four du ménage

[René]

L'heure de vérité approche
Sachant que mon moule est très grand, comment faire pour obtenir un moulage sans déchirures, sans plis et sans rayures.

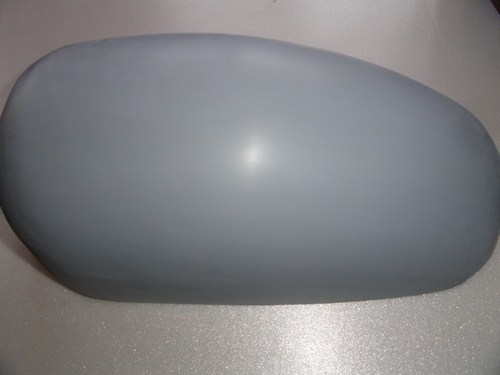

L'ultime ponçage de l'apprêt je l'ai fait à l'eau avec du papier 1000. L'effet obtenu est tout à fait satisfaisant.

DSC01875 (Copier).JPG (38.1 Kio) Consulté 11410 fois

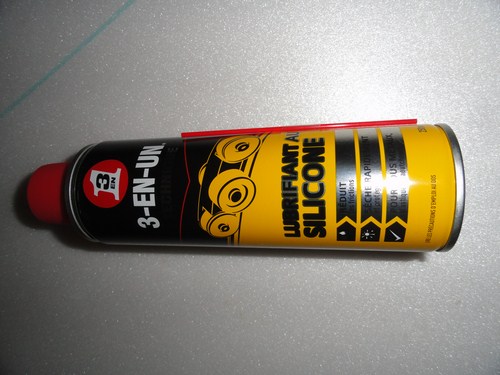

Pour obtenir une surface extra-lisse et glissant ce qui évite les rayures sur la verrière j'applique un peu de silicone.

DSC01880 (Copier).JPG (67.45 Kio) Consulté 11410 fois

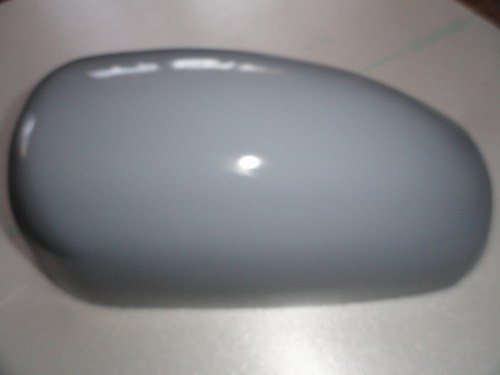

DSC01877 (Copier).JPG (31.47 Kio) Consulté 11410 fois

Après avoir retiré les films de protection j'enfourne ma plaque dans le four froid, j'allume le four et le règle à 130°
j'ai déjà installé l'aspirateur sur le boîte à vide. Dès que la plaque de plastic commence à se déformer vers le bas
j'allume l'aspirateur. Je préchauffe une peu le moule. Qand la plaque forme une cuvette vers le bas de 7, 8cm (là vu les exigeances j'ai forcé à 10cm)
je sors la plaque du four et je l'applique sur le moule guidé par les 4 cornières. Dans le cas présent j'ai penché ma
plaque afin que la partie la plus haute du moule soit formé en premier. Pression sur la plaque à l'aide des deux poignées.
Sortie du four et formage n'ont pris que 3 secondes, et voilà le résultat.

DSC01878 (Copier).JPG (56.42 Kio) Consulté 11410 fois

[yoyo]

Super René cette verrière, mais venant de toi c'était sûr que tu aller réussir. Tu est devenu le spécialiste du thermoformage au seins du SPMC.
Quelle est la dimension de ta verrière pour avoir un ordre de grandeur?

Yoyo

[patte de loup]

Super René bravo pou r la persévérance .... mais la prochaine fois choisi un torpédo
Pat'

[patte de loup]

Super René bravo pour la persévérance .... mais la prochaine fois choisi un torpédo
Pat'

[Armand]

chapeau !.jpg (8.24 Kio) Consulté 11407 fois

[mig3]

Dorénavant s'il vous faut une verrière vous savez ou aller
René est de toute façon très disponible pour les conseils construction et vols

SUPER RENE

[René]

Super René cette verrière, mais venant de toi c'était sûr que tu aller réussir. Tu est devenu le spécialiste du thermoformage au seins du SPMC.
Quelle est la dimension de ta verrière pour avoir un ordre de grandeur?Yoyo

Voici les dimensions:

Longueur de la verrière 290mm..................L forme 400mm
Largeur de la verrière 195mm..................l forme 195mm
Hauteur de la verrière 140mm..................h forme 170mm

Autre précision: La plaque de plastique utilisée c'est du Nudec 1mm pour conserver de la rigidité compte tenu
du grand développement imposé par le moule.

[René]

Si vous ne l'aviez pas remarqué, au moment du thermoformage la forme avait été rehaussée de 20mm
afin de permettre au plastique de former un rayon entre le moule et le plateau.
Lors du thermorformage, trop content du résultat et trop pressé j'ai oublié de réaliser quelques photos de détails.
Ci-joint deux photos de la verrière démoulée

DSC01886 (Copier).JPG (80.42 Kio) Consulté 11383 fois

DSC01884 (Copier).JPG (77.67 Kio) Consulté 11383 fois
