Re: Découpe CNC
C'est du beau travail, et puis j'aime bien le contraste de couleur entre les flanc noir et les parties fraisé en blanc.
Vive les CNC.
Yoyo
Vive les CNC.
Yoyo
L'atterrissage est considéré terminé quand le dernier morceau a fini de bouger !!!!
Re: Découpe CNC
Effectivement, du tout beau boulot Armand, chapeau pour la qualité des découpes. On a beau dire que c’est la machine qui fait le travail, les réglages ont ici toutes leur importance.
En ce qui concerne le jeu, je ne sais pas si tu te souviens Armand, je t’avais un jour téléphoné car j’avais constaté également du jeu au niveau du plateau. A terme c’était normal et pour le travail que je demande à la machine, ça n’a aucune incidence.
Pour les trous, je vais sans doute utiliser l’option perçage depuis Estlcam, mais l’essentiel de la réflexion reposera sur la taille du plateau de la boîte à thermoformer qui dépasse largement la taille du martyre. Faudra que je découpe mon plateau en 4 ou 6 éléments séparés, qu’il faudra ensuite assembler
En ce qui concerne le jeu, je ne sais pas si tu te souviens Armand, je t’avais un jour téléphoné car j’avais constaté également du jeu au niveau du plateau. A terme c’était normal et pour le travail que je demande à la machine, ça n’a aucune incidence.
Pour les trous, je vais sans doute utiliser l’option perçage depuis Estlcam, mais l’essentiel de la réflexion reposera sur la taille du plateau de la boîte à thermoformer qui dépasse largement la taille du martyre. Faudra que je découpe mon plateau en 4 ou 6 éléments séparés, qu’il faudra ensuite assembler
"Si Dieu avait voulu que les planeurs soient fait en plastique, il n'aurait pas fait les arbres en bois."
"Il existe trois règles extrémement simples pour réussir un atterrissage parfait. Malheureusement, personne ne les connait."
"Il existe trois règles extrémement simples pour réussir un atterrissage parfait. Malheureusement, personne ne les connait."
Re: Découpe CNC
Tu découpes le plateau sous forme de puzzle en t'arrangeant pour que les trous ne soient pas sur les lignes de découpe.
Ainsi tu obtiendras un assemblage résistant dans toutes les directions
Ainsi tu obtiendras un assemblage résistant dans toutes les directions
Re: Découpe CNC
Aujourd'hui j'ai découpé la vitre avant en plexiglas et la plaque alu 2 mm qui va servir de support et de radiateur supplémentaire aux drivers moteur.
J'ai commencé par le plexiglas qui est fait en 2 étapes :
- perçage des trous à l'identique des parois avec la fraise 2 dents droite de 6 mm. rotation 15 000 T/mn, vitesse de plongée 150 mm/mn
- découpe du pourtour avec théoriquement une fraise 1 dent 3.17 mm, rotation 15 000 T/mn et une avance en matière de 700 mm/mn. MAIS je me suis trompé de fraise
et c'est une deux dents qui a fait le travail.
Les trous sont corrects mais il s'est formé une légère collerette de matière fondue en périphérie qui s'enlève facilement en passant le doigt. Les paramètres n'étaient donc pas les meilleurs avec cette fraise
Quant au pourtour, malgré l'erreur de fraise, le résultat est parfait avec de beaux copeaux.
Voici une vidéo du perçage des trous :
https://youtu.be/EMnQy41N4w8
L'ALU maintenant :
Il y avait quelques trous au diamètre de la fraise (3.17 mm) Ils ne sont pas parfaits avec une fraise 1 dent car elle a du mal à se centrer et sa légère flexibilité confère un très léger ovale aux trous. Sans incidence cependant (ce sont des passages de vis à bois)
Par contre la découpe est parfaite avec les paramètres suivants : rotation 15 000 T/mn, avance en matière de 150 mm/mn, passes de 0.3 mm, lubrification généreuse. De beaux copeaux en quantité
également une petite vidéo :
https://youtu.be/uSLE5DAtoK0

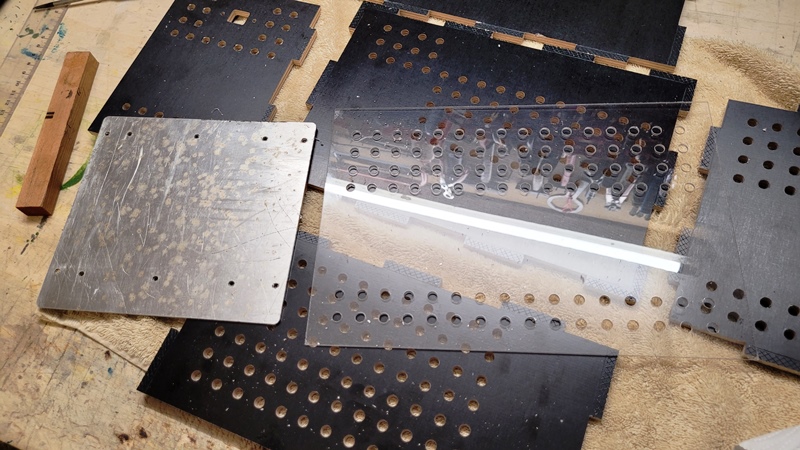

- 20240114_203918.jpg (191.57 Kio) Consulté 1199 fois
- perçage des trous à l'identique des parois avec la fraise 2 dents droite de 6 mm. rotation 15 000 T/mn, vitesse de plongée 150 mm/mn
- découpe du pourtour avec théoriquement une fraise 1 dent 3.17 mm, rotation 15 000 T/mn et une avance en matière de 700 mm/mn. MAIS je me suis trompé de fraise
et c'est une deux dents qui a fait le travail.Les trous sont corrects mais il s'est formé une légère collerette de matière fondue en périphérie qui s'enlève facilement en passant le doigt. Les paramètres n'étaient donc pas les meilleurs avec cette fraise
Quant au pourtour, malgré l'erreur de fraise, le résultat est parfait avec de beaux copeaux.

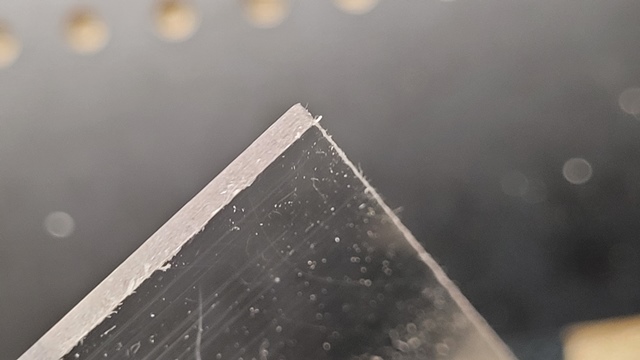

- 20240114_204010.jpg (59.23 Kio) Consulté 1199 fois
https://youtu.be/EMnQy41N4w8
L'ALU maintenant :
Il y avait quelques trous au diamètre de la fraise (3.17 mm) Ils ne sont pas parfaits avec une fraise 1 dent car elle a du mal à se centrer et sa légère flexibilité confère un très léger ovale aux trous. Sans incidence cependant (ce sont des passages de vis à bois)
Par contre la découpe est parfaite avec les paramètres suivants : rotation 15 000 T/mn, avance en matière de 150 mm/mn, passes de 0.3 mm, lubrification généreuse. De beaux copeaux en quantité

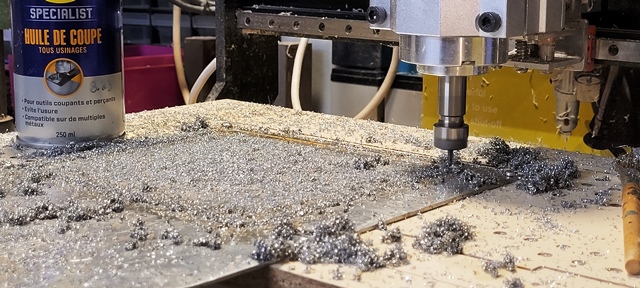

- 20240114_201454.jpg (123.97 Kio) Consulté 1199 fois

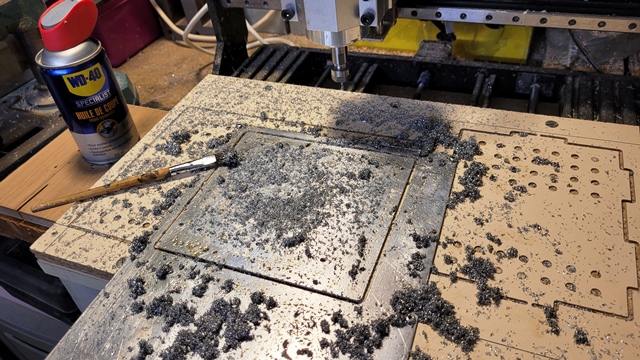

- 20240114_202556.jpg (162.84 Kio) Consulté 1199 fois

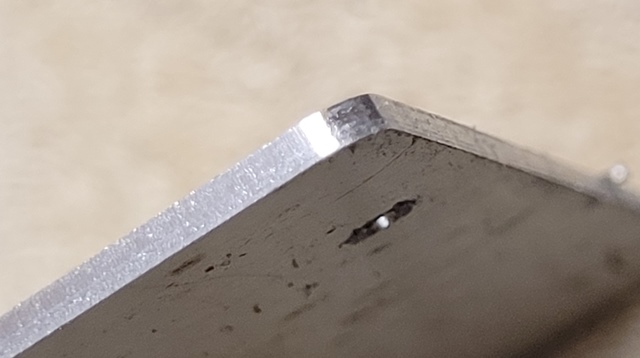

- 20240114_203846.jpg (55.07 Kio) Consulté 1199 fois
https://youtu.be/uSLE5DAtoK0
Re: Découpe CNC
La boîte prend lentement forme.
Tout d'abord collage et vissage des éléments supports de l'électronique
Les supports sont prêts
mise en place provisoire de l'électronique
Puis collage du boîtier qui ressemble à une vitrine avec son plexi à l'avant (posé provisoirement)
Le tout sera vissé sur l'arrière du pont X, où l'espace ne manque pas. De cette manière il n'y aura pas d'encombrement supplémentaire sur le plan de travail (boîtier posé à côté de la CNC par exemple)
Tout d'abord collage et vissage des éléments supports de l'électronique
- 20240115_161936.jpg (129.91 Kio) Consulté 1144 fois
- 20240115_164532.jpg (131.46 Kio) Consulté 1144 fois
- 20240115_170057.jpg (134.6 Kio) Consulté 1135 fois
- 20240115_173332.jpg (116.15 Kio) Consulté 1142 fois
- 20240115_173322.jpg (134.82 Kio) Consulté 1144 fois
- 20240115_174532.jpg (158.29 Kio) Consulté 1144 fois
- 20240115_180831.jpg (125.27 Kio) Consulté 1144 fois
Le tout sera vissé sur l'arrière du pont X, où l'espace ne manque pas. De cette manière il n'y aura pas d'encombrement supplémentaire sur le plan de travail (boîtier posé à côté de la CNC par exemple)
Dernière modification par Armand le 15 janv. 2024, 21:48, modifié 1 fois.
Re: Découpe CNC
Super boulot Armand, rien à dire, tu gères super bien ton affaire. Quand à la partie électronique, je n’y comprends rien, donc je ne peux qu’être admiratif!
"Si Dieu avait voulu que les planeurs soient fait en plastique, il n'aurait pas fait les arbres en bois."
"Il existe trois règles extrémement simples pour réussir un atterrissage parfait. Malheureusement, personne ne les connait."
"Il existe trois règles extrémement simples pour réussir un atterrissage parfait. Malheureusement, personne ne les connait."
Re: Découpe CNC
Le boîtier est terminé et a trouvé sa place. Maintenant commence une longue étape de câblage ...
- 20240116_225757.jpg (219.74 Kio) Consulté 1100 fois
- 20240116_230003.jpg (193.95 Kio) Consulté 1100 fois
- 20240116_230133.jpg (164.67 Kio) Consulté 1100 fois
- 20240116_230232.jpg (128.29 Kio) Consulté 1100 fois
Re: Découpe CNC
Très beau boulot. Je ne vois pas les alim dans le coffret tu en as un autre ailleurs?
pas d'panique tout ce qui monte redescend un jour, ...... de toute manière j'aime construire...
Re: Découpe CNC
J'ai conservé l'alim existante dans le montant droit du châssis.
Elle me fournit du 40 V, compatible avec mes drivers et du 5 V. Je n'utiliserai que le 40 V car la carte est alimentée par l'USB de l'ordinateur.
Quant à la broche, elle a un câble spécifique directement branché sur le secteur 220 V, indépendant du câble de branchement de l'alim.
Elle me fournit du 40 V, compatible avec mes drivers et du 5 V. Je n'utiliserai que le 40 V car la carte est alimentée par l'USB de l'ordinateur.
Quant à la broche, elle a un câble spécifique directement branché sur le secteur 220 V, indépendant du câble de branchement de l'alim.
- 20231130_131845.jpg (239.21 Kio) Consulté 1077 fois
Re: Découpe CNC
Ma carte Arduino compatible vient d'arriver, je viens de la tester, tout fonctionne, mais j'ai eu quelques frayeurs que je vais développer plus loin
Voici la preuve du fonctionnement :
https://youtu.be/aQ5q5Vyszqg
Voici donc la carte chinoise (à gauche) à côté de l'originale, dernière version.
La chinoise fonctionne et l'originale (10 x plus chère) est maintenant à vendre pour moitié prix (Attention à ne pas utiliser avec Estlcam)
Voici la preuve du fonctionnement :
https://youtu.be/aQ5q5Vyszqg
Voici donc la carte chinoise (à gauche) à côté de l'originale, dernière version.
La chinoise fonctionne et l'originale (10 x plus chère) est maintenant à vendre pour moitié prix (Attention à ne pas utiliser avec Estlcam)
- 20240120_151521.jpg (249.82 Kio) Consulté 1023 fois
