Armand
Dans ta boite mail tu trouvera l'article, vue sa taille cela ne passe pas dans le Forum.
Si d'autres personnes sont intéressés je leur passe volontiers en m'indiquant leur adresse émail.
Bonne construction à toi le converti au balsa à nouveau.

merci Didier
ça j'avais (abonné à Google )
par contre c'est l'article du magazine qui m'intéresserait, je ne sais pas si tu es abonné ? D'habitude je l'achète à Offenburg, mais en ce moment ce n'est pas possible d'y aller

OK merci
nos messages se sont croisés

Il a fallu 4 jours incompressibles pour transformer les fichiers pdf en dwg à raison de 2 fichiers par 24 h sur le site de conversion gratuite déjà évoqué.
Ces dwg relativement "propres", n'ont nécessité que peu de travail pour être compatibles avec la CNC.

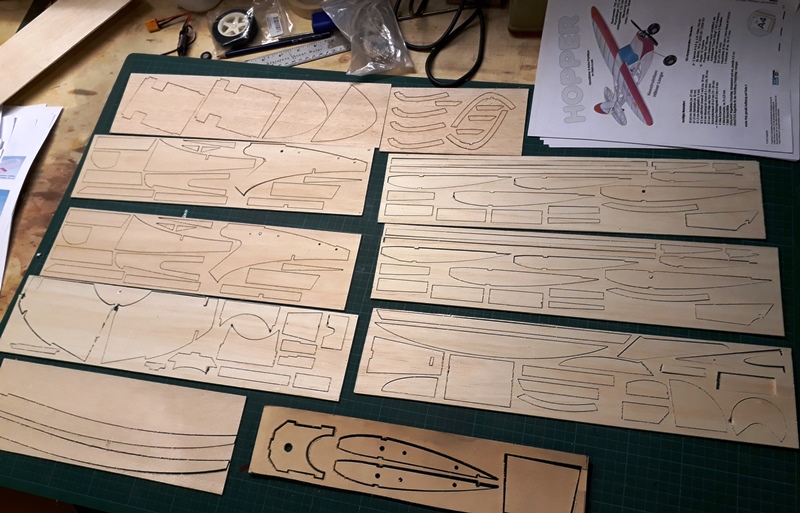

Et après environ 1h30 de découpe voici le résultat : La construction proprement dite peut maintenant commencer ...

Ce soir coup d'arrêt dans la construction

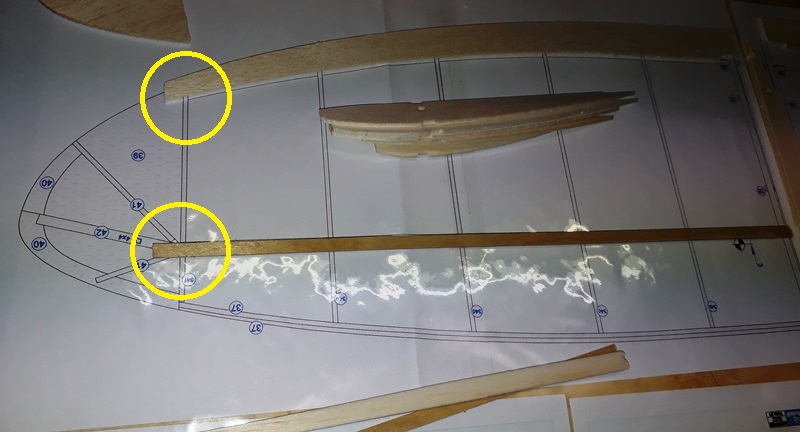

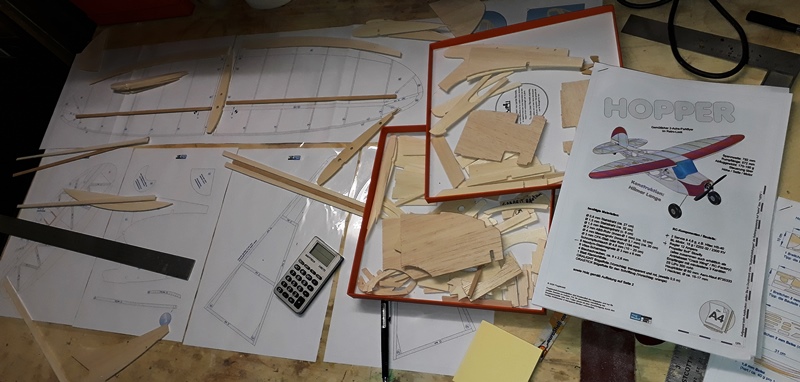

Après avoir collé et protégé les plans des différents éléments sur le plan de travail j'ai commencé à répartir les pièces pour chaque sous-ensemble C'est en voulant les positionner de manière précise sur une demi aile que j'ai constaté que mes pièces étaient plus grandes que le plan J'ai commencé par mesurer la demi aile et j'ai pu en déduire que je n'atteignais pas l'envergure annoncée à 2 cm près.
Cela a déjà permis de localiser l'erreur au plan imprimé et non aux pièces découpées CNC après conversion des fichiers source vers le dxf.

J'avais un facteur 1.038 d'écart

Une tentative de réimpression immédiate a permis d'identifier le problème au niveau des paramètres d'impression du fichier pdf.
L'imprimante propose par défaut l'option "réduire les pages hors format", alors qu'il faut cocher "taille réelle".
Je connaissais ce problème et j'en avais déjà tenu compte pour des impressions antérieures, mais là j'ai tout bêtement oublié de le faire

Avis donc aux amateurs, si vous imprimez un plan pdf soyez plus vigilants que moi ! Après une première impression avec le bon paramètre la pièce est sortie aux bonnes dimensions, mais la suite de la construction attendra demain ...

C´est en forgeant...Armand ...
Toutes tes pièces sont trop grandes? Si c’est le cas, tu n’a pas forcément besoin du plan comme support en taille pour la construction, juste comme référence, tu pourrais alors le construire avec cette petite majoration de taille .

De mon côté, je me suis penché sur le Walrus, force est de constater que le plan est quand même bien chargé . Pour y identifier et sortir toutes les pièces, c’est quand même un peu sport. Tu peux aller jusqu’à quelle taille avec ta CNC?

Le plan à la bonne échelle est déjà imprimé

430 x 220 mm pour la CNC.
Pour une pièce mince ou pointue on peut aller un peu au-delà en la positionnant en diagonale.

Mais dans l'absolu il n'y a pas de réelle limite en faisant des assemblages comme je l'ai déjà évoqué par ailleurs

.
Le Hopper sur un forum voisin

https://www.rc-network.de/threads/downl ... .11825824/

Tiens, Hilmar Lange publie aussi ici
Il est surtout habitué au forum ci-dessous, où il détaille nombreuses de ses réalisations
https://www.rclineforum.de/forum/index. ... highlight=

J'ai voulu me reconnecter sur RC-Network, mais mon mdp ne fonctionne plus suite à leur piratatage que tu avais d'ailleurs signalé sur le forum. Il va probablement falloir que je me recrée un compte ....

Quant à mon Hopper, il a pris un peu de retard car j'ai priorisé l'amélioration de ma CNC, présentée par ailleurs.
Le chantier a repris ce soir et les prévisions météo devraient lui permettre d'avancer vite.

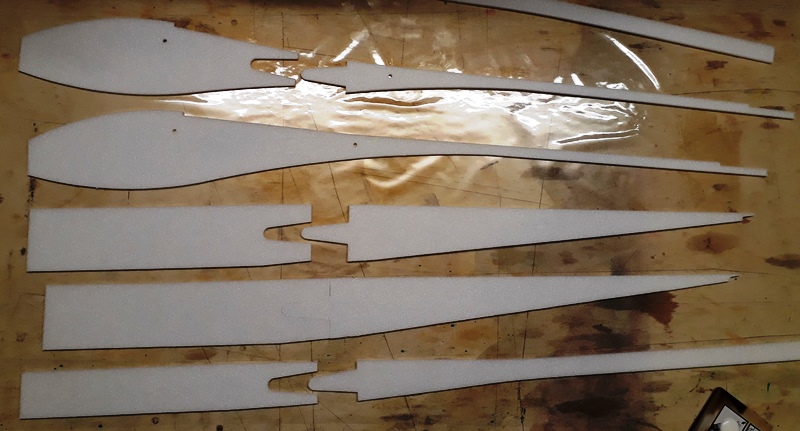

L'endroit est approprié pour montrer une vidéo de Hilmar lange concernant le collage du dépron (UHU POR ou colle blanche ?)
https://www.youtube.com/watch?v=y4Tswvw ... mb_rel_end
Désolé pour ceux qui n'ont pas grandi chez Goethe (je crains que googgle translate ne soit d'aucune utilité ici)

On trouve beaucoup de vidéos de lui, soit comme ici sur la chaine de flugmodell, soit sur sa propre chaine
https://www.youtube.com/results?search_ ... lmar+lange
