Jodel D112

[Armand]

Messieurs Joly et Delemontez nous pardonneront cette dérive, mais le jour s'y prête
Michel, nous avons les mêmes lectures. Mais tu aurais gagné à lire l'article plutôt que d'aller "raconter des conneries sur le forum" (je cite !)
La carte postale date de l'époque de l'Alsace allemande

Paques 1.jpg (291.06 Kio) Consulté 4267 fois

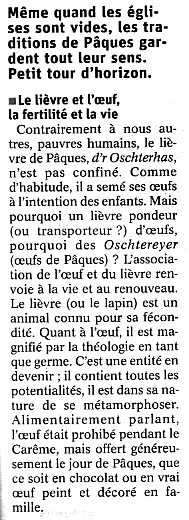

et l'extrait de l'article qui concerne le lapin (ou lièvre) et les oeufs

Paques 2.jpg (82.98 Kio) Consulté 4267 fois

[Armand]

Une petite pause de mi journée dans le chantier, j'en profite pour publier quelques photos.

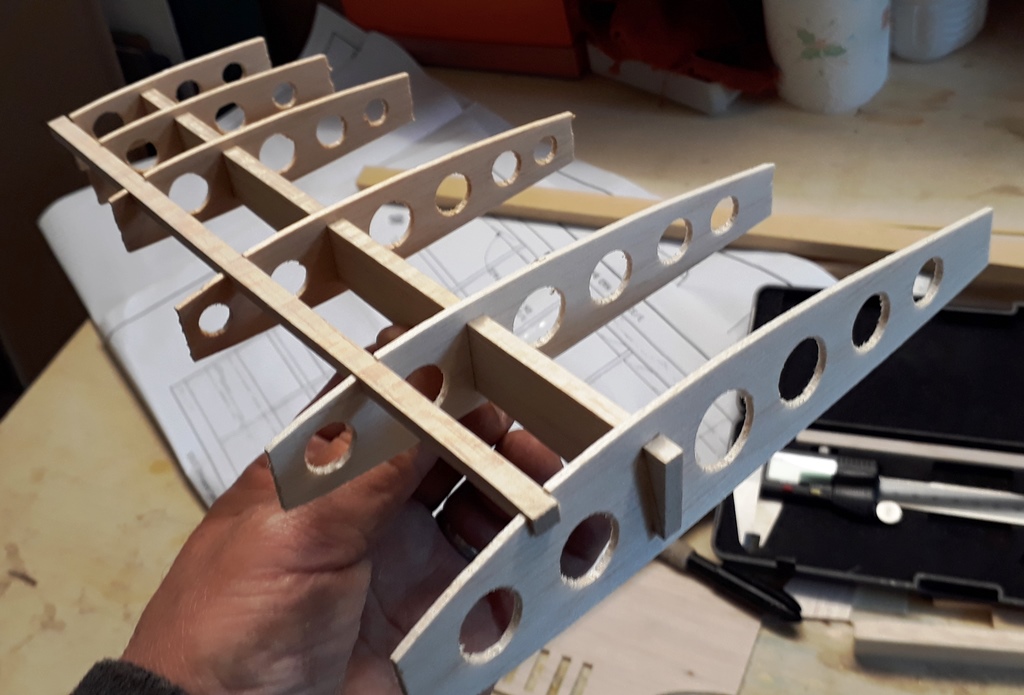

J'ai découpé les nervures et assemblé l'ensemble avec les deux longerons, un central en balsa 5 mm dégressif en hauteur de 24 à 15 mm et un classique sur l'extrados en balsa de 6x6 mm.
Premier constat les ajustements sont parfaits (en ayant triché à + 0.5 mm pour la découpe pour le longeron central, comme évoqué dans la rubrique "découpe CNC". Pour la découpe en 6x6 en outside, le résultat est précis sans tricher.

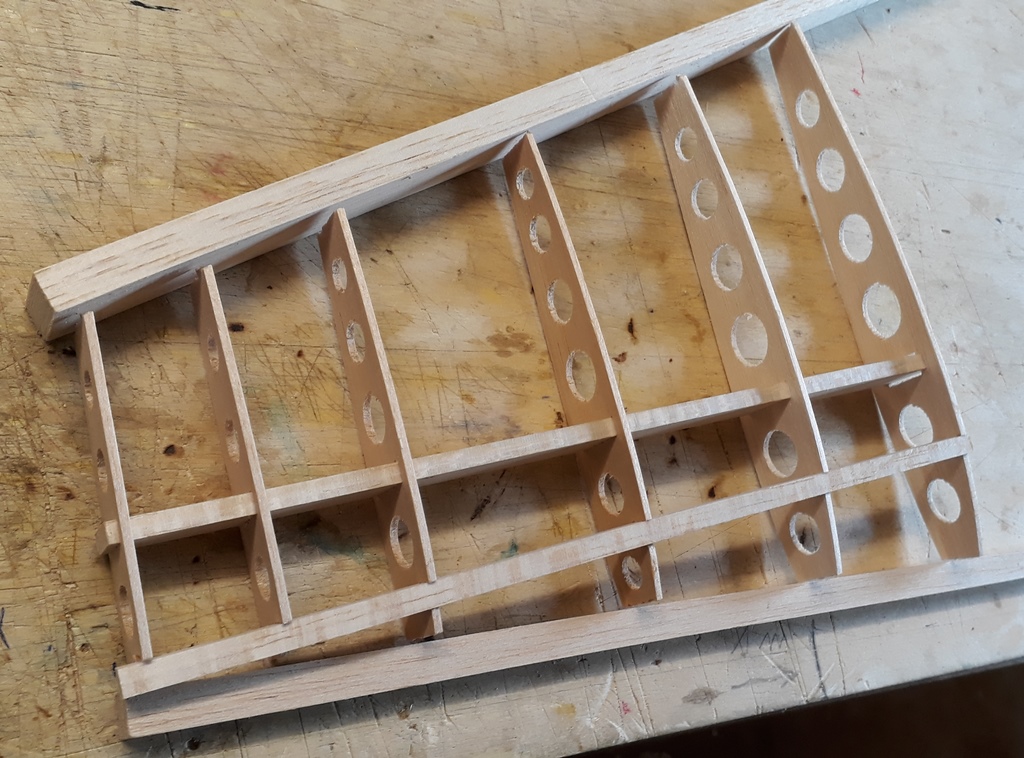

Les pièces tiennent correctement sans jeu et sans tendance à bouger lorsqu'on prend l'ensemble en main

Les alignement BA et BF sont bons également

Et ici on devine même le vrillage


Pour tenter de gagner du poids j'ai évidé les nervures, mais la pesée montre que c'est d'un intérêt très limité.
En espérant également 0.5g pour l'autre côté, et peut-être 2 g pour la partie centrale, ça ne fait toujours que 3 g
A noter que j'ai utilisé du balsa 2 mm ancien, donc sec (ça se remarque à la découpe moins précise que ce que j'ai l'habitude de faire)
Vu le poids négligeable des nervures je passerai peut-être à 3 mm pour la partie centrale.



[michel]

Eh bien, me voilà rassuré !!!! tout à l'air de s'ajuster parfaitement. J'espère que les queues de nervures sont bien alignées ??? Le vrillage a l'air correct. Mr Delemontez, reposez en paix, Armand a bien respecté la philosophie "JODEL" .....(j'y ai veillé !!!)

[Jeanmi]

Magnifique Armand, je suis admiratif de ta maîtrise du sujet et du résultat de la première découpe . Pour moi, tu peux laisser les trous, ça nous permettra de passer les câbles pour les servos et le cas échéant, ceux pour l’éclairage

Et surtout, tu n’oublies pas de me contacter si tu as besoin de bois

[Armand]

jeanmi tu penses déjà éclairage !
De mon côté il n'y en aura certainement pas car mon souci essentiel va être le poids pour tenter de passer avec le Saito FA 30
Je viens de commander l'Oracover chez Absolu (pour la déco jaune et gris de f- BIAV) ainsi qu'une béquille de queue, mais cette dernière n'est pas sûre d'être montée, cela dépendra justement de son poids

[Jeanmi]

Qu’est-ce que tu entends par béquille?

[Armand]

je me suis mal exprimé

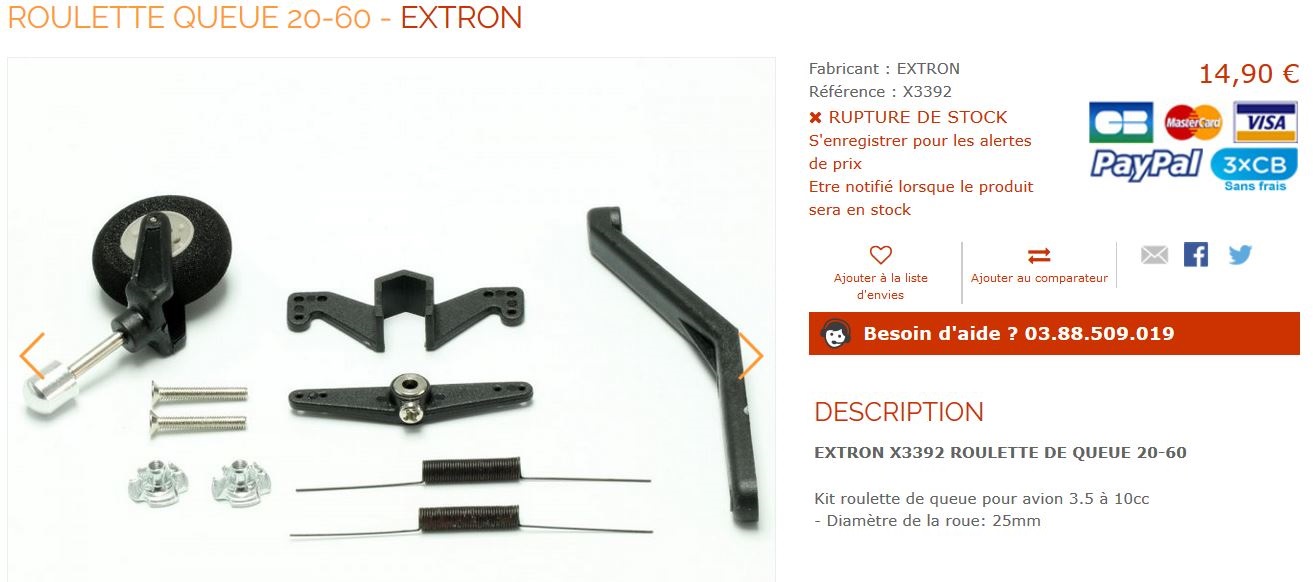

Voici ce que j'ai commandé, ça devait être le dernier exemplaire. Il y a 3 tailles, j'ai pris la plus petite, mais j'appréhende son poids

Par ailleurs, pour te faire gagner du temps, voici les angles exacts à respecter pour l'inclinaison de la nervure de la partie externe pour obtenir le dièdre de 14° (mesuré sur un agrandissement du croquis figurant sur le plan et importé dans mon logiciel de DAO)
ça va me servir pour dessiner les 2 clés d'aile en CTP 1.5 mm. Je pense que cette épaisseur suffira, qu'en penses-tu ? Il s'agit de 2 clés en CTP qui pincent le longeron central)

angle dièdre.JPG (31.71 Kio) Consulté 4235 fois

Pour assembler le bout d'aile demain j'ai aussi calculé la cale qu'il va falloir mettre sous le BF de la nervure d'extrémité par rapport au BA.
Soit un angle de 2.5° sur la longueur de la nervure (plus exactement distance entre BA et BF à cet endroit.)
Je suis surpris que cela ne représente que 3.3 mm, ça se verra à peine (je commence à regretter mon vrillage de 5° =

[michel]

Alors là, Armand, tu commences à me fâcher. Pourquoi regretter ton vrillage de 5° qui est manifestement excessif ? Ca devient obsessionnel et presque pathologique

[Armand]

Ouhhh la la, si je commence à te fâcher, ça risque de me vriller l'estomac
Il va falloir que je me reprenne

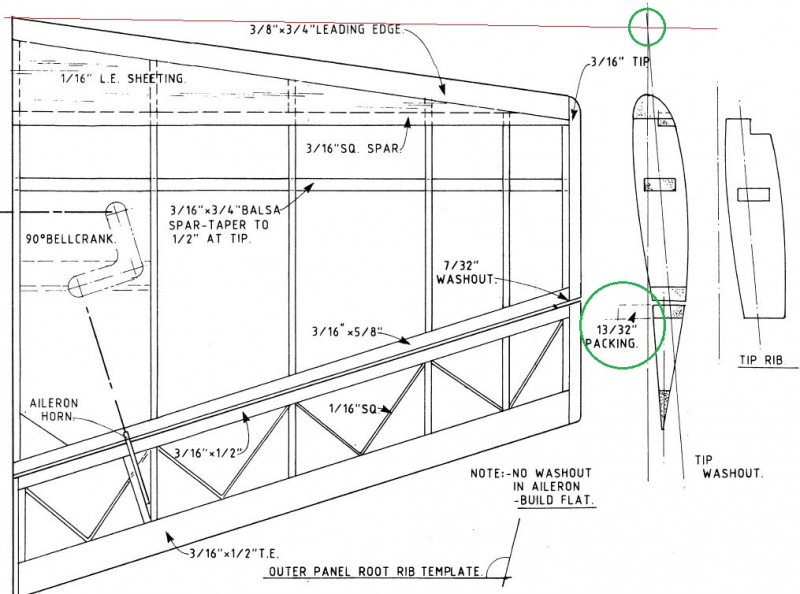

Depuis hier soir cette cale de 3.3 mm m'avait effectivement chagrinée car sur le plan, avec le vrillage à 5°il est fait mention d'une cale 13/32", soit environ 10 mm, qui extrapolé à l'échelle 1.2 donnerait 12 mm, soit 6 mm pour un vrillage de 2.5° (j'espère être clair jusque là)

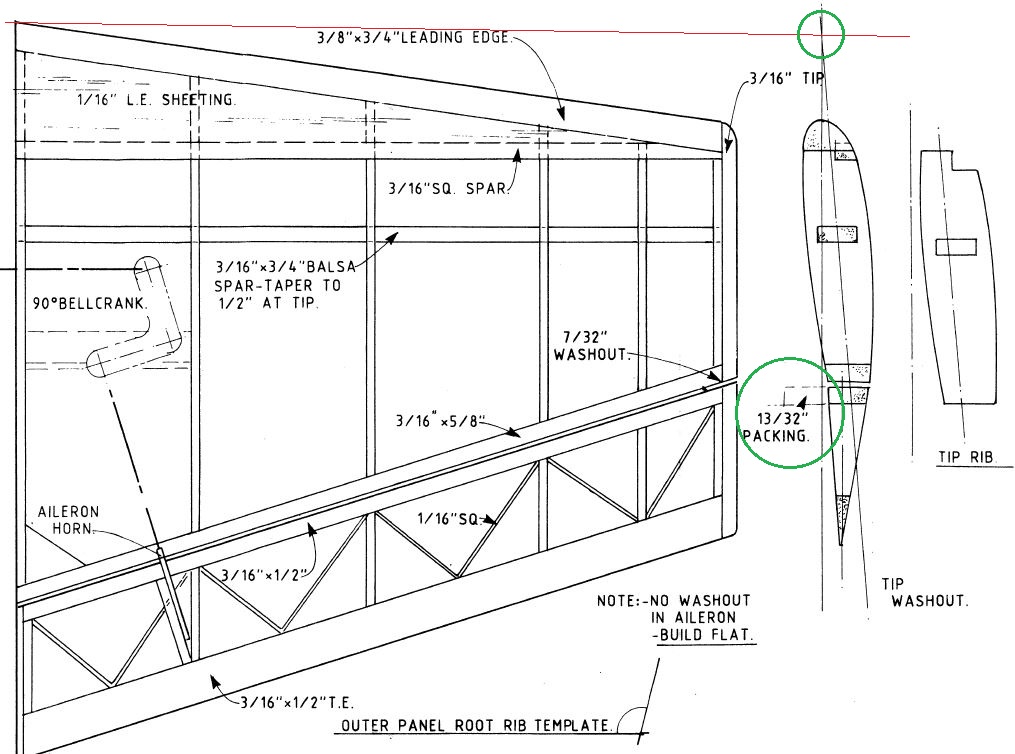

Mais en regardant le plan de plus près, l'angle de vrillage ne commence pas à l'extrémité avant de la nervure marginale mais dans le prolongement de l'extrémité avant de la nervure d'emplanture.

Quant à la cale de 13/32", il n'est pas précisé par rapport à quel repère elle est mesurée ?

Ce vrillage reste donc un phénomène assez complexe sur le plan théorique. Même si en DAO on a la possibilité de représentations précises, ici on se retrouverait avec un phénomène plutôt complexe : la nervure d'emplanture étant à plat, on aurait au niveau de la nervure marginale déjà un soulèvement au niveau du BA, puis un soulèvement encore plus important au niveau du BF.

Restons en donc à nos simplifications "modélistiques"

[danhz]

Salut Armand
Je peux tenter de te dessiner ton aile avec ton vrillage (pour en sortir les dxf) si tu me communiques les infos necessaires (plan avec la reference du profil uitlise)

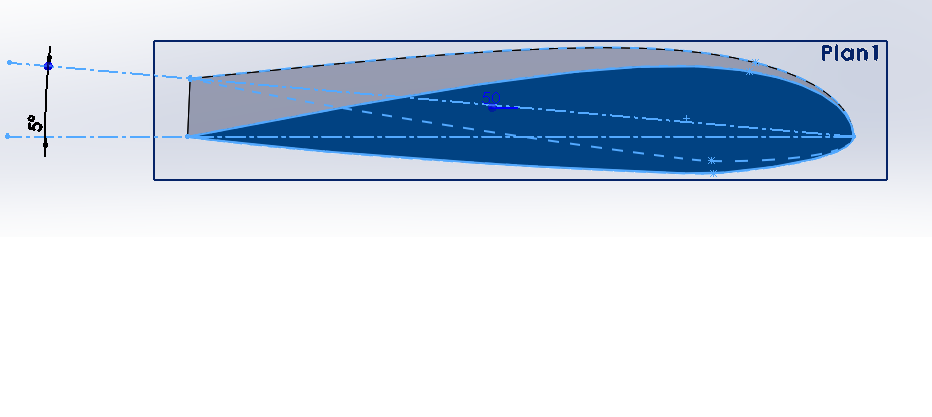

exemple vue de face

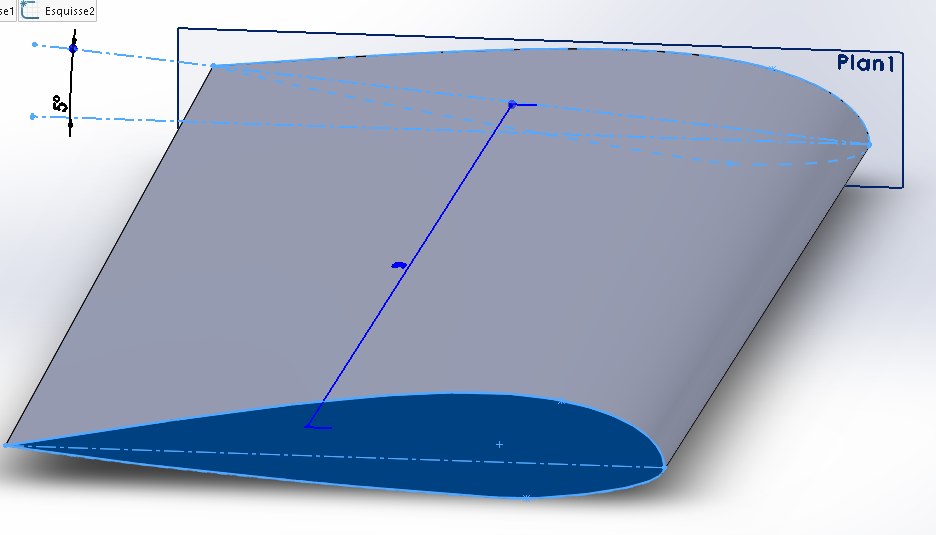

la meme vue en perspective

Ensuite il suffit de couper dans la masse le nombre de nervures
