Superbe
Tu as là une très bonne machine .

Les résultats sont au rendez-vous ; ton travail n'a pas été vain. Tu vas pouvoir faire un test sur l'acier maintenant, en réduisant un peu la vitesse de la broche.
Prochaine étape, le tour...
JP

Pour l'acier, c'est sûr que j'essaierai. Je te demanderai alors conseil pour les paramètres de coupe.
Quant à un tour, deux raisons pour dire NON.
- En aéromodélisme il n'est pas très utile
- plus de place dans mon minuscule atelier

Mais si Armand un tour pourrais t'être d'une grande aide pour pouvoir usiner des axes pour les trains rentrants (de Takeshi)
Avec une CNC tu ne fais que du plat et pas d'axe.
Je suis sur que les commandes pour des trains rentrants de toutes tailles te serais commandés.

J'en laisse le soin à d'autres

Une perceuse, un fil de fer pour la bloquer en marche et une lime, ça fonctionne déjà pas mal comme technique de secours pour le tournage

limeur oui
tourneur, toujours Non

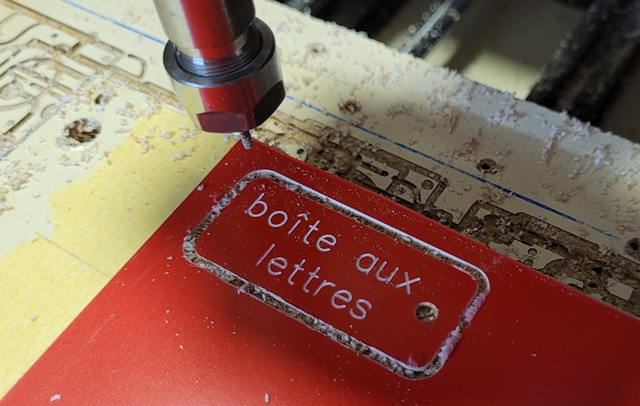

Sur la page précédente je montrais les premiers essais de gravure dans du PVC genre Gravoply.
Les fraise deux dents plates 0.5 mm viennent d'arriver et on fait leurs preuves.

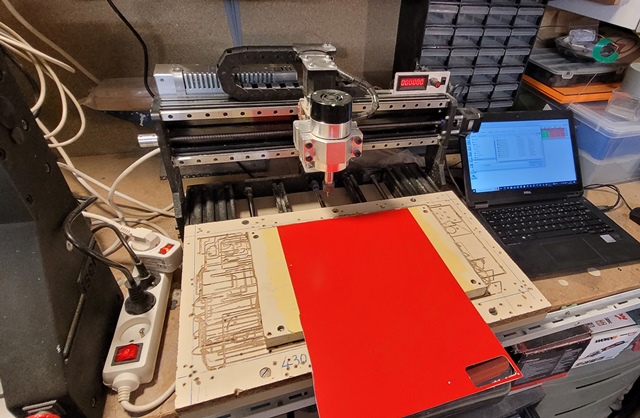

J'ai utilisé l'ancienne CNC 4322 pour cet essai, la planéité étant suffisante pour un petit objet.

N'ayant plus de martyr assez lisse pour assurer une fixation par scotch de peintre + cyano, j'ai vissé un second martyr en mélaminé vierge sur le premier pour accueillir la plaque de PVC.
la réalisation d'un tel objet se fait en deux étapes avec changement de fraise :
1 - la gravure avec la fraise de 0.5 mm
2 - la découpe de la plaquette avec une fraise 1 dent 2 mm (1 dent pour une évacuation facile des copeaux plastique afin d'éviter la fonte de ce dernier)

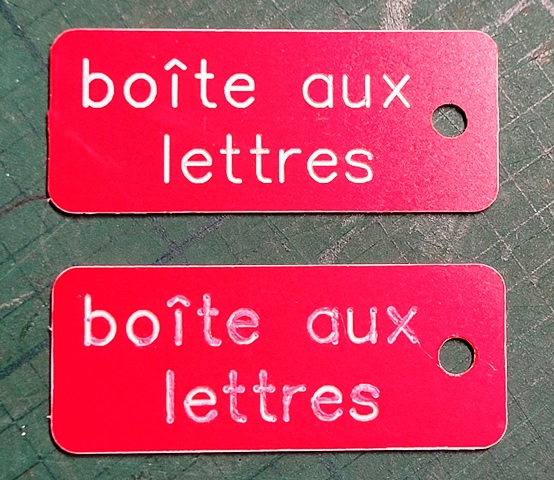

Le résultat, comparé à un premier essai avec une pointe javelot, est sans appel
J'ai comparé les plaques gravées bleues collées sur ma CNC Isel, ces dernières sont encore plus fines, probablement du 0.3 mm
Mais le 0.5 mm est suffisant pour cette petite paquette "porte clé" de 5 x 2 cm.

Après le plastique, passons à l'acier ...

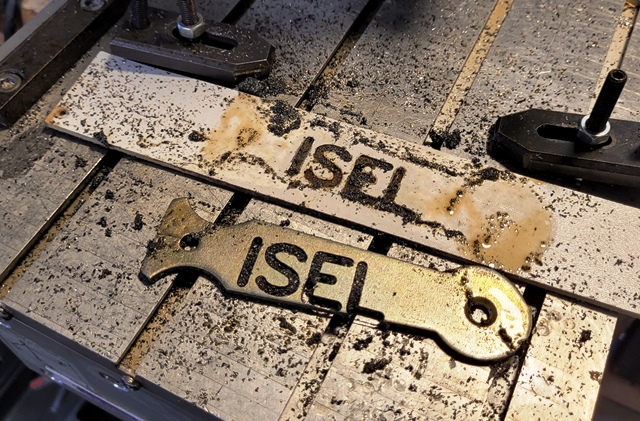

découpe traversante de lettres dans une patte de fixation en acier de 2.7 mm d'épaisseur

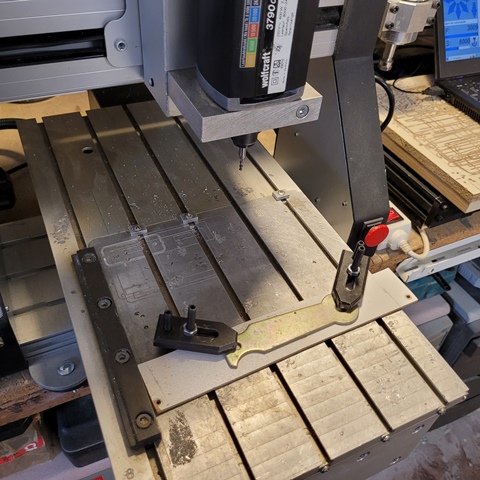

La pièce est fixée sur un martyr en isorel
Fraise HSS 3 mm, 4 dents
rotation 8500 T/mn
avance en matière 200 mm/mn
passes de 0.5 mm

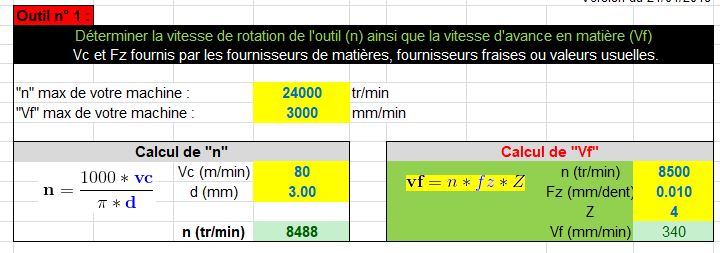

Par précaution j'ai réduit l'avance à 200 mm/mn par rapport aux 340 calculés
https://youtu.be/VZRAiqdVkVI

Beaucoup de fumée, mais on a l'impression qu'elle est liée à la présence du lubrifiant (ne fume pas au début)
De plus au doigt on ne ressent pas une grande chaleur en fin de fraisage ???

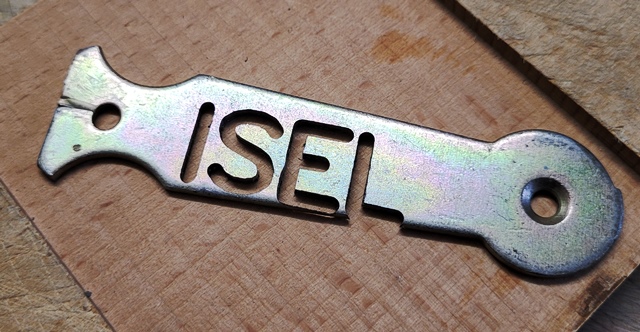

Ce n'est pas un travail à faire dans le salon le résultat est correct (si on ne tient pas compte du centrage sur la pièce )

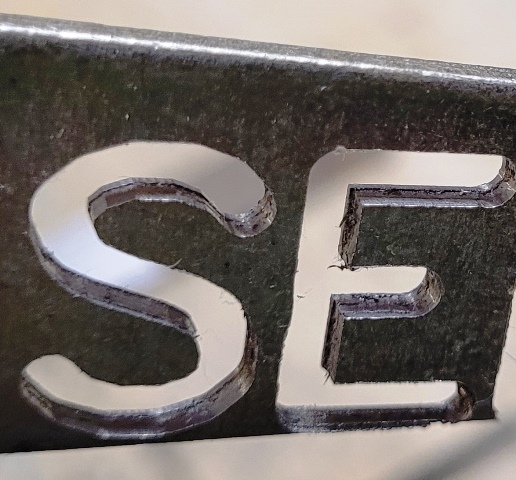

Mais la tranche (épaisseur 2.7 mm) n'est pas parfaite

second essai dans de l'acier.

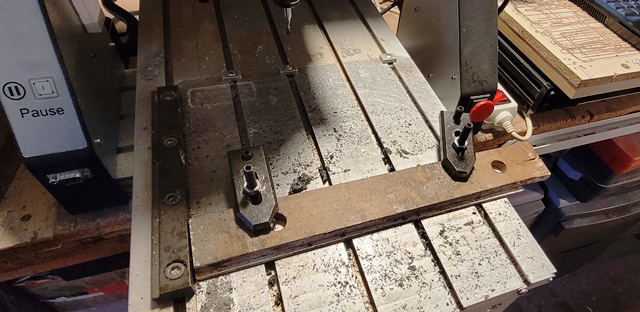

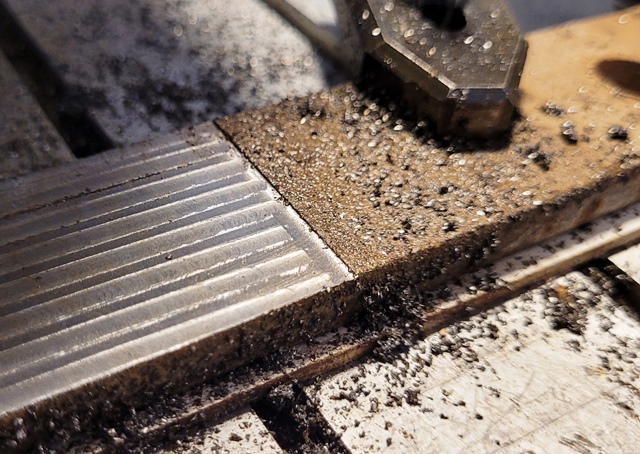

ici un surfaçage d'une vieille pièce rouillée
même fraise et paramètres, sauf la vitesse d'avance que je passe de 200 à 300 mm/mn pour se rapprocher de celle calculée. (Peut-être la cause de l'échauffement précédent en avançant trop lentement ?)

https://youtu.be/EEDc5JpzYTM

Même constat pour la fumée (surtout en présence de lubrifiant) et l'échauffement peu sensible aux doigtes. Et pourtant la fraise a pris quelques couleurs (bleues) . Mais elle était déjà usée et il me semble aussi un peu colorée au début ?

Le résultat ne me convient pas, la surface n'est pas plane, mais rayée dans le sens du déplacement de la fraise, il reste même quelques petites arêtes. J'attribue cela davantage à un problème de réglage Estlcam, le chevauchement entre passes ne semble pas suffisant ?
