Là, le système est un peu plus complexe. Le maintien en position fermée du crochet est assuré par un système à genouillère très efficace (biellette orange clair) et la sécurité se déclenche dès que le câble de traction vient s'appuyer sur l'anneau (en vert clair sur la représentation 3D).

A vue de nez, dès que la remorque fait un angle de 20/25° par rapport à l'axe longitudinal du planeur, elle est larguée automatiquement.
Sécurité très efficace lorsque le planeur est remorqué, mais inadapté dans le cas d'un treuillage ; tout l'inverse du système Bijave.

Dans le cas de l'ASK 13 (au 1/3) le système serait parfait une fois ramené à l'échelle. Yapuka...

JP

Merci Jipé, je commence à comprendre. Mais ça n'est pas évident sans une animation.....
Le système de René est quand même plus simple et plus facile à réaliser en réduit.

Bon avec cinq page sur le crochet , je suis sur que René a pris de l'avance dans sa construction

Désolé Jipé.... mais un seul crochet, même si cela n'est pas le modèle de l'ASK me suffit amplement.
et la modification n'est encore pas réalisée!
Mais pour construire le Tost G 88 au 1/3 il faudrait un équipement d'horloger.

René a écrit : ↑15 janv. 2020, 23:28 Désolé Jipé.... mais un seul crochet, même si cela n'est pas le modèle de l'ASK me suffit amplement.
et la modification n'est encore pas réalisée!
Mais pour construire le Tost G 88 au 1/3 il faudrait un équipement d'horloger.

C'est vrai, on a beaucoup palabré sur ce crochet, mais à l'échelle, il fait quelles dimensions ? il y a effectivement des fabrications qui posent problème pour des raisons diverses (équipements dont on dispose, savoir faire et surtout une vue qui ne s'améliore pas quand on prend de la bouteille... )

Petite question : la vue 3D du Tost G88, c'est toi qui l'a réalisée ?

JP

Jipé a écrit : ↑16 janv. 2020, 13:30
C'est vrai, on a beaucoup palabré sur ce crochet, mais à l'échelle, il fait quelles dimensions ?

Petite question : la vue 3D du Tost G88, c'est toi qui l'a réalisée ?

JP

Jipé, en fait je ne connais pas les dimensions du crochet Aerazur du grandeur.
Mon crochet fait 80 x 45 mm et si c'était à refaire, il est tout à fait réalisable en 55 x 40 mm.

En ce qui concerne la vue 3D du G88 je l'ai récupérée sur Rétroplane

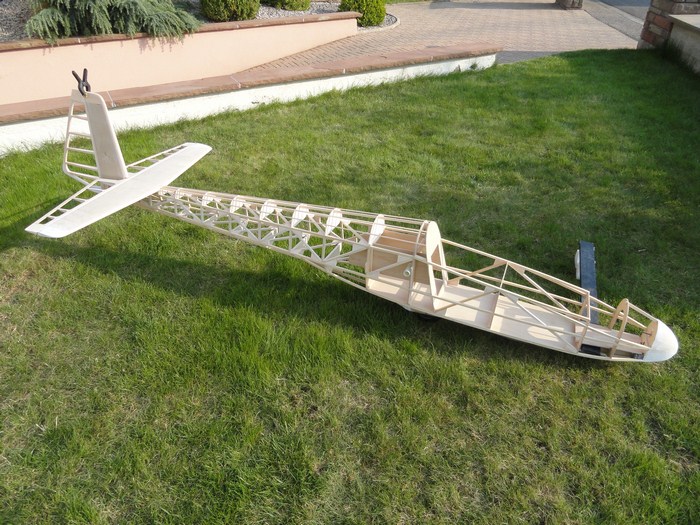

Revenons au fuselage, sur lequel il reste encore beaucoup de travail

Toujours aussi joli cette construction

Bonjour
C'est vrais Yoyo, on est admiratif devant une construction comme celle là . C'est propre

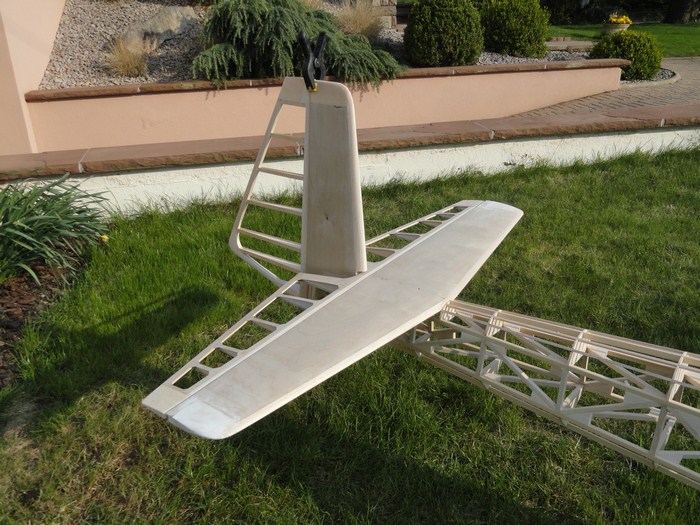

Salut René, dis donc, pour en remettre une petite couche, il sert à quoi le crochet en haut de la dérive ? c'est pour faire du remorquage en marche arrière ?????????
