Phil42 a écrit : ↑14 févr. 2020, 09:19 J'imagine que le réglage profondeur est important , je n'ai jamais assisté à une découpe . Sous le balsa vous mettez quoi comme support ? un CP ou
Médium ...? Bonne continuation

En fait le plateau de découpe est constitué d'une structure métallique genre nid d'abeille.
Le plateau mesure 600x400mm
Nous avons coupé les planches de balsa en 600 et 400 mm de longueur.
La pièce à découper est posée directement sur le plateau, il est essentiel qu'elle soit le plus plate possible pour
respecter la distance optimum de la focale. Cette distance conditionne l'efficacité du faisceau laser.
La tête de découpe se déplace uniquement sur un plan horizontale.
Le réglage de la distance optimum de la focale se fait par le déplacement du plateau de découpe vers la haut ou le bas.
Ensuite il conviendra de calibrer la puissance du faisceau laser en fonction du matériau à découper
ainsi que la vitesse de découpe.

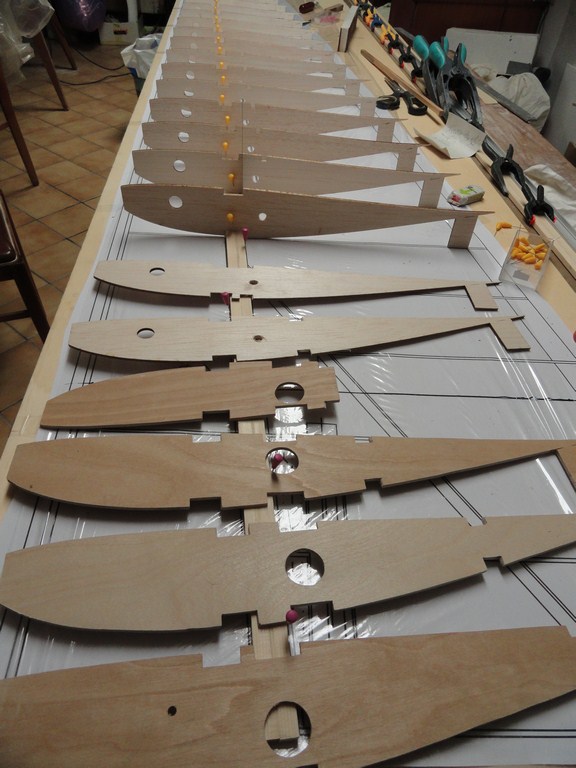

Les nervures 0, 1, 2 et 2b sont en CTP aviation de 3 mm.
La découpe a été réalisée sur scie à chantourner.
Les longerons pour les ailes ont une section de 20x6 mm.
Comme l'aile dépasse les 2.50m et n'ayant trouvé ni la section, ni la longueur, les longerons sont constitués
de baguettes en pin de 10x6 mm collées ensemble et raboutées. Sur la droite de la photo, l'assemblage du deuxième longeron.

Du coup les longerons collés ça n'est pas plus mal , voir plus solide qu'une seule pièce

Purée l’alignement des nervures, ça commence dans ton garage, ça fini dans celui du voisin

Phil42 a écrit : ↑17 févr. 2020, 09:18 Du coup les longerons collés ça n'est pas plus mal , voir plus solide qu'une seule pièce

Oui les longerons collés longitudinalement ne sont que plus solides.
Le raboutage a été réalisé par un biseautage d'une longueur de 10 cm soit la couverture de deux nervures.

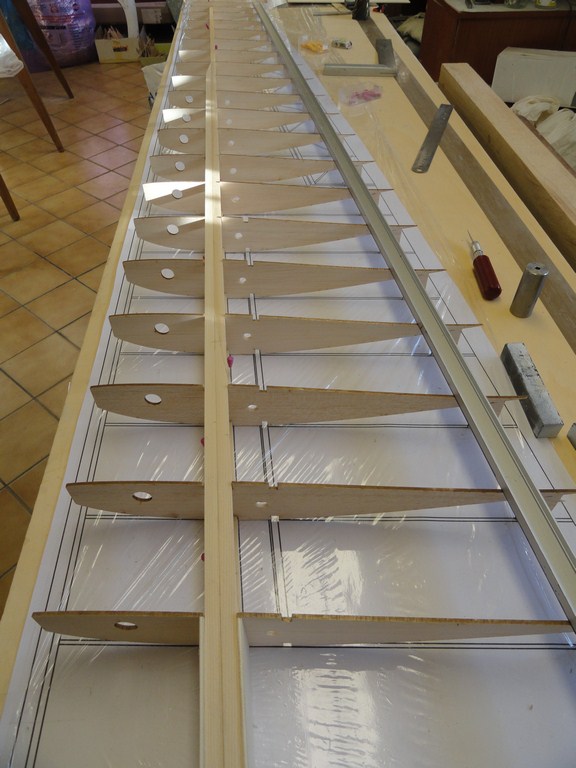

Pose du longeron d'intrados, vous aurez certainement remarqué que la construction de l'aile se fait sur le dos.
Sur le longeron après l'épingle rouge à droite l'on devine le raboutage.

René c'est marrant, tes nervures, elles ont toutes une dérive, c'est nouveau, ça vient de sortir ? C'est pour améliorer la stabilité de route ???? non, pas sur la tête !!! elle est où la sortie ????

Puisqu'on en est à la pause récréative, s'il te reste deux nervures, je les récupérerais bien pour en faire un fuselage de Crobe

Une question qui va sûrement te paraître idiote, mais pourquoi construire sur le dos ?

JP

Jipé a écrit : ↑19 févr. 2020, 12:11 Une question qui va sûrement te paraître idiote, mais pourquoi construire sur le dos ?

JP

Cela permet d'avoir un diedre "relatif" supplementaire. (ici +1°). Ce qui est voulu dans le cas de cette maquette, l'objectif étant d'avoir plus de "gras " pour le logement de la clef d'aile .
A+
Pat'
