Ben tiens, Michel et Armand vous venez de répondre à une vieille question concernant le CG qui me tarabustait depuis longtemps.

Mais revenons à l’ASK 13 de René.

Mais c'est justement à cause de l'ASK 13 qu'on est venu à parler centrage, puisque sur ce modèle à flèche inverse, il est particulier.
Justement, à propos de l'ASK 13, si vous regardez la chaine AEROSTAR (canal 112 sur Orange) avec un peu de chance vous tomberez sur une émission qui parle d'un rassemblement d'ASK 13, quelque part en France, avec une cinquantaine d'ASK 13 et de très belles vues aériennes. Je dis avec un peu de chance, car il s'agit des multiples rediffusions que propose cette chaine. Ca fait plusieurs années que je zappe là dessus, et je vois toujours les mêmes sujets qui datent souvent de 4 ou 5 ans sinon plus. C'est une vraie fumisterie, et je ne comprends pas pourquoi Chabbert continue ce truc sans intérêt.
Il nous avait habitués à bien mieux avec ses émissions "PEGASE" à l'époque.

La grande rencontre annuelle de planeurs ASK 13 en France c'est à Saint Crépin,
recherchez sur la toile vous trouverez plein de reportages et vidéos.

Une précision pour le centrage de ce modèle, nous avons utilisé le logiciel Prédim RC et jusqu'à ce jour il ne nous a jamais induit en erreur. Il y a 10 ans encore j'utilisai le traçage de l'aile par trois pour déterminer la corde moyenne et centrer à 30% pour les premiers vols et ensuite on affinait.

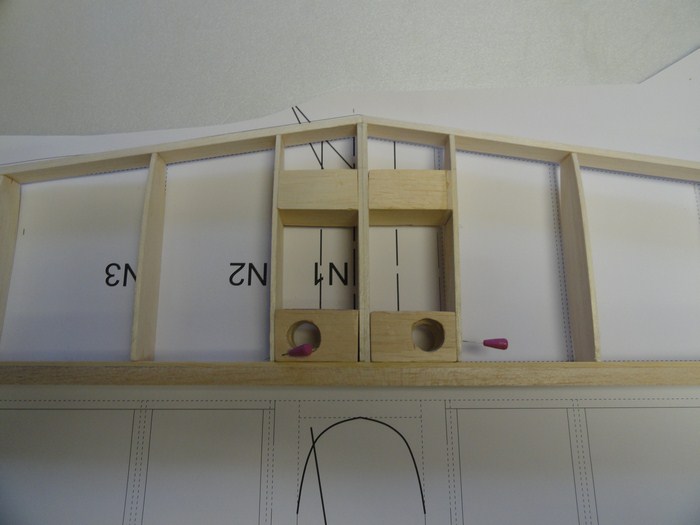

Renforcement de la partie avant du stab à l'endroit où il sera vissé sur le fuselage.

Construction de la gouverne de profondeur là ce sont les demis-nervures coté bord de fuite du volet de profondeur.
Même montage que précédemment : un longeron balsa, renforcé par deux baguettes de pin de 3x3 mm pour la rigidité.
J'ai collé la première demi-nervure la plus petite et la dernière la plus grande en m'assurant que tout soit d'équerre.

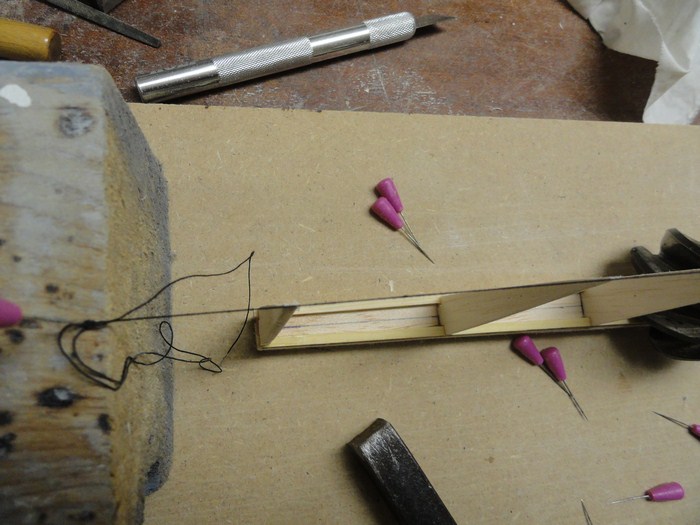

Ensuite j'ai tendu un fil de couture de la plus grande à la plus petite pour aligner parfaitement les nervures intermédiaires
en vérifiant toujours l'équerrage entre nervures.

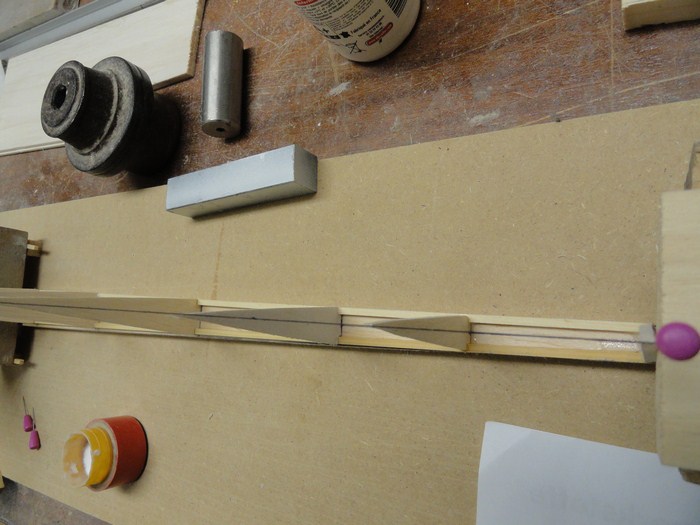

La vue suivante permet de très bien visualiser le parfait alignement. Le fil passe exactement sur le bord de fuite et est aligné avec le tracé central du longeron.

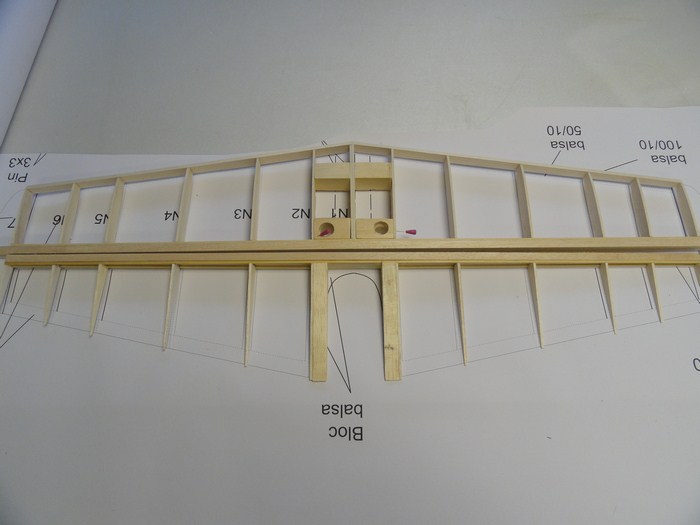

Ci-dessous, la structure d'ensemble du stabilisateur.

Intéressante l'astuce du fil de couture
Elle peut servir dans d'autres cas de figure

Armand a écrit : ↑07 nov. 2019, 10:58 Intéressante l'astuce du fil de couture

Oui...mais il faut impérativement éviter les courants d‘air

Bibi

Bibi a écrit : ↑07 nov. 2019, 12:26

Armand a écrit : ↑07 nov. 2019, 10:58 Intéressante l'astuce du fil de couture

Oui...mais il faut impérativement éviter les courants d‘air

Bibi

Oui et il faut arrêter de respirer en posant le fil

Mais plus sérieusement, l'autre avantage du fil c'est qu'à tout moment vous pouvez vérifier l'alignement des nervures sans usage d'un autre outils. Car pendant la pose, la colle ne prend pas immédiatement, une nervure peu bouger, une autre vous la toucher par mégarde lors de la pose de la suivante etc

René,
j'ai trouvé par hasard dans FMT 8/19 un article de 7 pages sur un ASK 13 de Lenger Modellbau, envergure 2.73 m (echelle 1:5,6) construction bois.
Il t'intéresse ?

Armand a écrit : ↑07 nov. 2019, 22:23 René,
j'ai trouvé par hasard dans FMT 8/19 un article de 7 pages sur un ASK 13 de Lenger Modellbau, envergure 2.73 m (echelle 1:5,6) construction bois.
Il t'intéresse ?

Merci Armand, mais j'ai déjà vu l'article.
Le modèle est trop petit et hélas pas assez maquette.
