Ben.... Ce petit trou, le logiciel 3D, je sens qu il ne va pas l'apprécier!!!

Il me reste un peu de mastic si ca peut faire l'affaire ??,

bonjour,

je suis actuellement toujours sur la modélisation du blanick et j ai une petite question a vous poser.

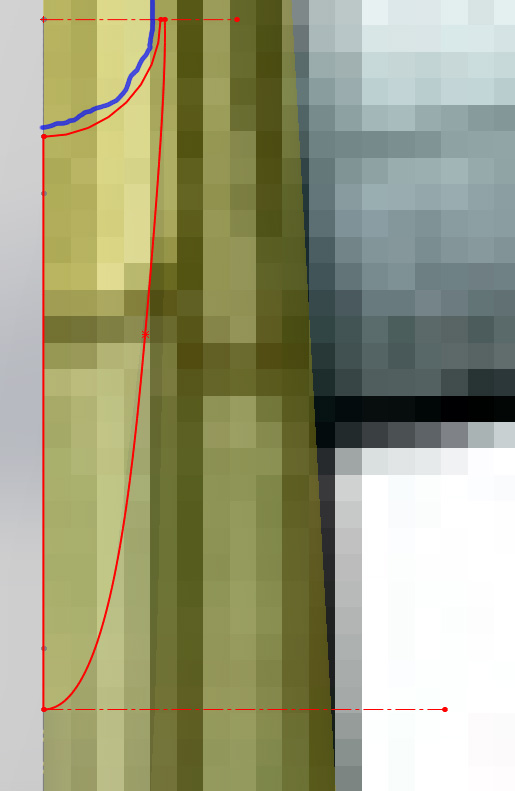

En rouge est représentée la dérive fixe du planeur, en bleu le début de la dérive fixe (le tout vue de dessus).
Question: j ai dessiné 1/4 de rond pour la dérive fixe, la dérive mobile s'emboite dans ce 1/4. Cette disposition est elle correcte? Comment voyez vous cette articulation et ou et comment mettre l'axe de rotation?

Merci

PS: si cette modélisation intérresse du monde vous pouvez me contacter par MP

Désolé, j ai mal dimensionné mon image, pour qu elle soit plus explicite il est souhaitable de l'agrandir

mets un peu plus d'espace entre les deux pièces ou alors tu ouvres le diamètre du fixe
comme c'est dessiné il n'y a pas de débattement possible ( ou à peine) il faut 30° pour une dérive

ce type d'articulation se réalise avec un tube inséré verticalement au niveau de l'axe de rotation. Il est ensuite coupé en plusieurs parties et ces parties sont reliées alternativement à la partie fixe et à la partie mobile. Le tout est solidarisé par une CAP enfilée dans le tube.
J'espère que c'est compréhensible, je n'ai pas de croquis sous la main

Ok, je vais rectifier sur mon esquisse et ouvrir le plan fixe par un cercle de diamètre superieur. Faudra t il mettre l axe de rotation dans le centre de ce nouveau cercle? Existe t il une règle generale (très certainement) pour ce style de mouvement?

l'axe de rotation doit impérativement être dans le centre du cercle. Dans les parties de charnière qui seront reliées à la dérive fixe tu enlèveras la matière de l'arrondi mobile. Tu devrais trouver des croquis en cherchant sur le net

regarde ici c'est très clair

une photo vaut mieux qu'un long discours
bien joué Mig3

Voilà, c est cela qu il me fallait
Merci à tous, je vais pouvoir me consacrer à cette dérive cette semaine!!!
