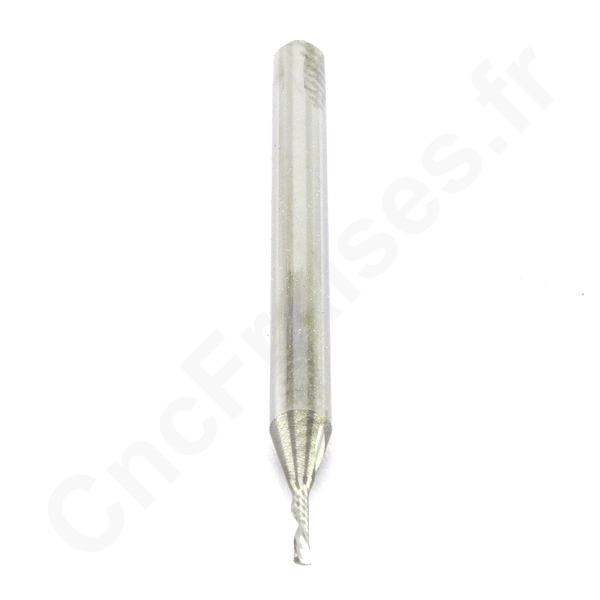

fraise 1 dent coupe à gauche 1 mm de CNC fraises
https://www.cncfraises.fr/carbures-1-de ... c-4mm.html Depuis que je fais attention à l'inclinaison des pièces évoqué plus haut je n'ai plus eu de problème avec mes découpes

Bonjour Armand,

Tu baptises ta fraise 1 dent coupe à gauche. Vue du dessus de la broche, elle tourne en sens horaire, ou en sens trigo ?
La photo me fait penser à une fraise ravageuse à coupe descendante (si elle tourne dans le sens horaire). Dans ce cas les copeaux vont bourrer dans le fond de la rainure, contre la table ; ce qui pourrait expliquer le mauvais état de surface.

JP

Bonjour Jipé
ma broche tourne dans le sens horaire, comme toutes les broches en principe.
Effectivement la fraise L (gauche) pousse les copeaux vers le bas. Mais au contraire, d'après CNC Fraises (voir lien ci-dessous où on peut trouver beaucoup d'explications) ce type de fraise est bien adapté au bois tendre.
Les résultats sont bien meilleurs qu'avec la fraise diamant que j'utilisais auparavant.
Le bourrage pourrait effectivement avoir lieu en cas de rainure, mais dans mon cas je ne fais que de la découpe traversante en une passe (je règle ma fraise 1 mm plus profond que le matériau) et les copeaux se retrouvent dans le martyr en polystyrène extrudé sans que cela gène la découpe

Même si tu débouches dans le martyr, le problème de l'évacuation spontanée des copeaux reste posé. Il faut éviter qu'au tour suivant le copeau précédent soit encore dans la goujure de la fraise. Si ça existe j'essaierai une fraise équivalente à coupe ascendante de façon à extraire le copeau de la rainure pendant l'usinage (à la façon du foret qui sort les copeaux du trou).

Autre chose, je ne vois pas l’intérêt d'utiliser du carbure pour un matériau aussi tendre que le balsa. Un outil en acier rapide donnerait un meilleur résultat ; le tranchant de l'arête de coupe étant bien meilleur que pour le carbure.

Au niveau de la théorie tu as raison Jipé,
mais en pratique une fraise de 1 mm génère peu de copeaux, qui sont facilement absorbés par le jeu qui se crée entre la planche de balsa et le martyr. Ne serait-ce que par le léger soulèvement lié aux vibrations que j'essaye d'ailleurs de compenser en suivant le travail de la fraise par un appui manuel, en plus de l'épinglage de la planche en périphérie.
J'en suis déjà à mon 3° martyr et celui là aussi génère très vite suffisamment des vides de par les découpes précédentes que je règle en principe à - 1 mm pour compenser le manque de planéité de ce support.
Ceci dit, si je n'ai pas de fraise normale en 1 mm c'est qu'elle était en rupture au moment de ma commande, c'est donc un peu par hasard que je me retrouve avec une gauche. Si j'ai l'occasion d'en recommander j'en achèterai probablement.
Je te renvoie à nouveau vers CNC fraises en pointant justement sur les explications concernant les fraises à coupe droite et gauche (voir en milieu de page)
https://www.cncfraises.fr/content/22-ch ... eristiques

Pourquoi du carbure ?
parce que toutes celles qui figurent au catalogue de ce fournisseur le sont.
Tu m'apprends que la qualité de coupe peut être moindre qu'avec de l'acier rapide.

Penses-tu qu'une fraise qui travaille dans le bois puisse être sujette à usure de son tranchant ou peut-on la conserver indéfiniment, jusqu'à ce qu'on la casse par exemple ?

Là, je te rassure tout fini par s'user, l'acier rapide plus rapidement que le carbure d'ailleurs. Ce que j'en disais, en faisant abstraction de la longévité de l'outil, se situait au niveau de la qualité du travail.

Par contre, il y a quelque chose qui m'interpelle avec l'utilisation du carbure, il faut une vitesse de coupe d'environ 400m/mn. Pour une fraise de 1mm ça fait plus de 100000 tr/mn, je ne suis pas sûr que ton moteur de broche ait cette capacité.

Bien sûr tout cela est théorique, mais comme tu le sais, j'ai baigné très jeune dans l'usinage ; ça a laissé quelques traces.

Bonne soirée, demain est un autre jour... de confinement.

JP

très intéressant ton approche concernant la vitesse.
J'ai l'impression que les fournisseurs pour les non pro que nous sommes ne s’embarrassent pas de ce genre de considérations.
Il me semble que sur les sites chinois c'est aussi le carbure qui prend presque toute la place.
Par acier rapide je suppose que tu entends ce qui est commercialisé sous l'appellation HSS, comme pour nos mèches de perceuses ?

selon les sources sur le net, mon moteur de fraise tourne à peine entre 7 000 et 10 000 T/mn
Il ne faut donc pas chercher à se rapprocher de la théorie que tu évoques
D'ailleurs je me demande si on arrive réellement à savoir comment se débrouille une si petite fraise dans du balsa, qui de plus est souvent de qualité très variable.
L'essentiel est le résultat et il me convient parfaitement, même s'il est très perfectible. Je possède un kit laser découpé pro par Euberlay, la différence est impressionnante, difficile de faire plus précis et plus fin ! Il suffit de savoir ce que l'on recherche

Oui , HSS (Hight Speed Steel) est l'équivalent de AR et ARS (Acier à coupe Rapide et Acier à coupe Rapide Supérieur)
