Merci Jipé,
c'est une idée intéressante que je me note, j'ai effectivement un bac feuille à feuille.
pour l'instant mon plan est terminé

Un document intéressant pour les débutant sur FreeCAD

https://lachiver.fr/FreeCAD-PDF/Parcours.pdf

et un autre : https://owncloud.gwdg.de/index.php/s/Gs ... h/download


Une suggestion pour améliorer la visibilité du site : créer une rubrique dédiée à la DAO, CAO afin de regrouper les documents traitant ces sujets.

jp

Merci Jipé pour ce tutoriel très intéressant que j'ai sauvegardé à l'emplacement ad-hoc (pour un futur non défini lorsque je commencerai à m'investir de ce logiciel que j'ai retenu pour le 3D )

Quant à la rubrique dédiée aux logiciels, il est vrai qu'on mélange ici machines CNC et logiciels (ce que j'avais proposé au début), mais pourquoi pas ?
J'en laisse l'initiative aux webmasters ...

Bonsoir à tous,

Pour les utilisateurs de EstlCam, vous avez la possibilité de piloter votre CNC directement à partir de FreeCAD :
https://forum.freecadweb.org/viewtopic. ... 27#p646111

JP

Merci Jipé, intéressant
reste à apprendre à se servir de FreeCad

Pour les amateurs de belles mécaniques

pas celles là

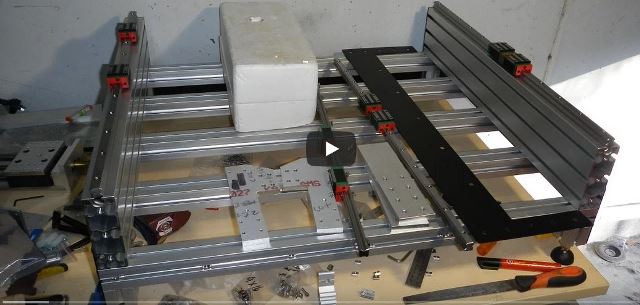

https://www.youtube.com/watch?v=T2-jDdA ... Vo&index=1

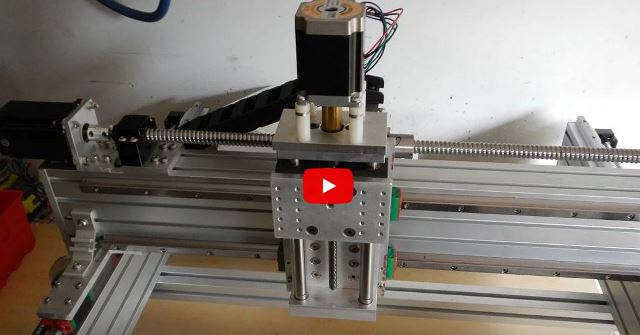

https://www.youtube.com/watch?v=ingI-Q8 ... Vo&index=2

Dans la seconde vidéo un lien vers les plans au format Sketchup (j'ai utilisé le second lien, le premier renvoie vers un site commercial)

Ceux qui ont participé à la présentation au SPMC identifieront une architecture un peu atypique pour le positionnement des rails latéraux de guidage du portique, mais on peut surtout noter l'emploi de bonnes glissières pour les guidages et de vis à bille pour l'entrainement, garants de rigidité et de précision, sans compter les puissants moteurs nema 23.

On pourrait imaginer la même chose sur châssis bois, peut-être plus simple à réaliser selon l'outillage qu'on possède

Une construction de rêve ...

rajout a postériori pour donner envie de cliquer sur les liens

C’est une nouvelle CNC Armand?

Oui, dans mes rêves

Je viens depuis quelques jours de m'intéresser aux deux liens publiés par Jipé le 25 novembre.
Je ne peux que conseiller vivement ces liens pour se familiariser avec FreeCAD.

En plus du tuto très bien fait, qu'il suffit de suivre pas à pas, je conseille, concernant le premier lien, de se connecter sur le site de l'auteur mentionné en début de tuto : https://lachiver.fr/Accueil/co/siteWeb.html

En dehors de la présentation de l'auteur on y trouve des pages dédiées CNC et imprimantes 3D.
En CNC j'ai entre autre trouvé un outil très simple pour définir les paramètres de coupe : https://lachiver.fr/divepc/
Beaucoup plus simple que ce qui déjà pu être évoqué dans les pages ci-dessus, probablement plus basique et moins complet aussi, mais pour celui qui recherche la simplicité ça peut suffire pour nos petites machines.

Les liens fournis en fin de tuto sont également à visiter, beaucoup de doc pour apprendre à se servir de FreeCAD

merci encore Jipé

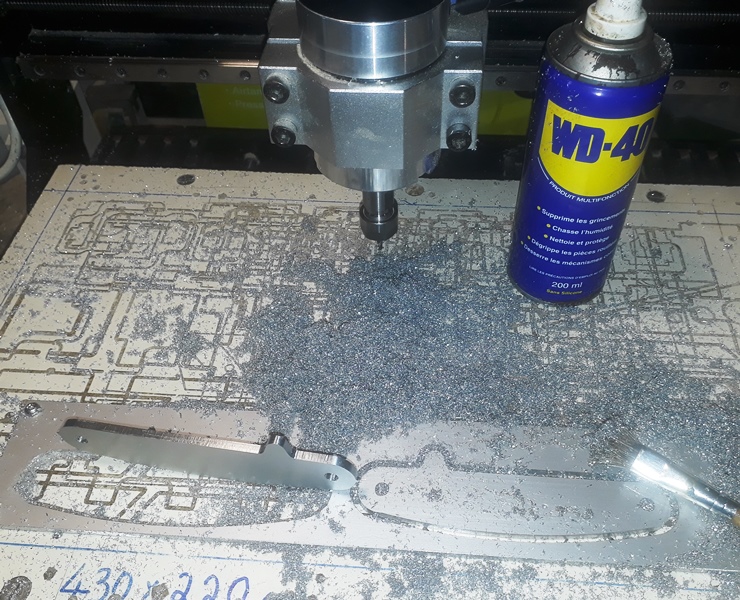

la CNC a repris du service pour des pièces de train d'atterrissage en Dural 4 mm dont le propriétaire ne manquera certainement pas de nous décrire son nouveau projet

paramètres de coupe :

fraise hélicoïdale 1 dent 3.17 mm
avance en matière 140 mm/mn
profondeur de passe 0.3 mm

temps nécessaire environ 35 mn pour une pièce de 14 cm de long

Résultat parfait
