Eh bien voila tout est dans le titre.
J'ai commencé la réalisation d'un pupitre radio pour une radio DX7s spectrum (équivalent aux radios DX8 et je pense DX9).

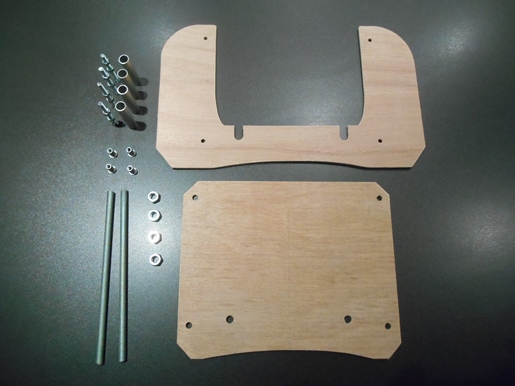

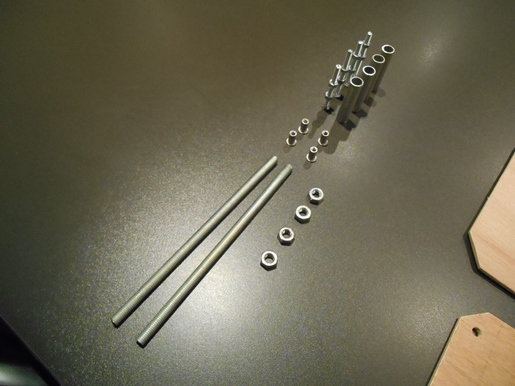

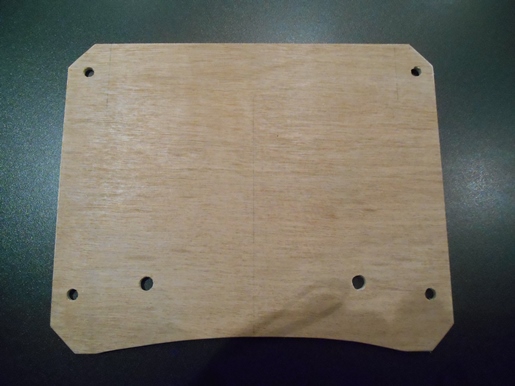

Donc première étape, la réalisation des pièces qui composent le pupitre, c.à.d la partie supérieur, la partie inférieur, 4 entretoises en tube alu diam. 12, 4 vis M5 à tête fraisées et 2 morceaux de tiges filetées M8 long 190 mm+ écrous.

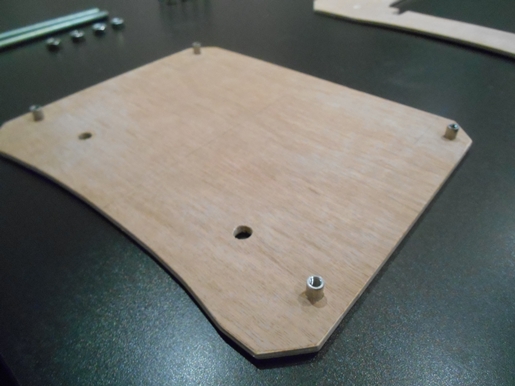

Puis début du montage, mise en place des inserts.

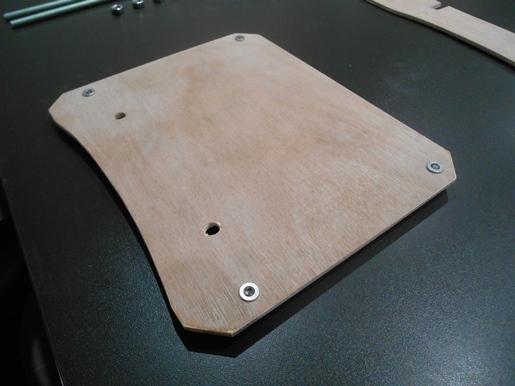

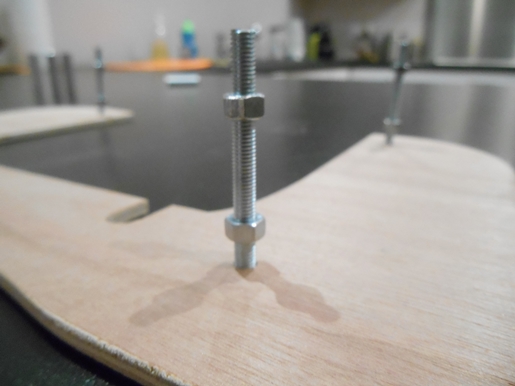

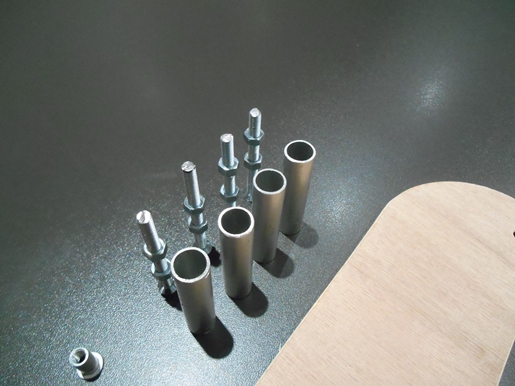

Puis mise en place des vis à tête fraisée + écrous. les ecrous sont là uniquement pour centrer les entretoises.

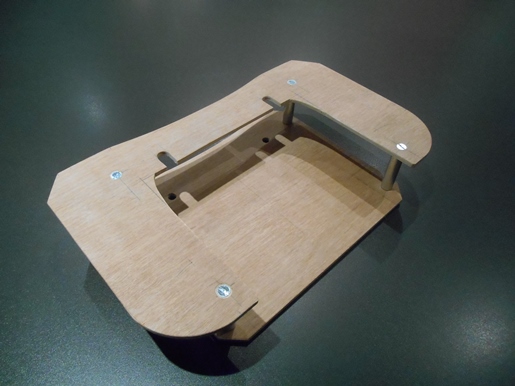

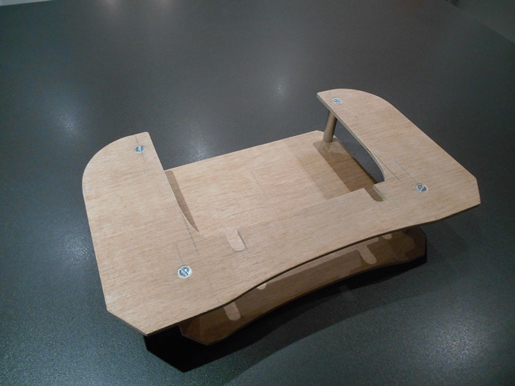

En suite on passe à l'assemblage des parties supérieur et inférieur.

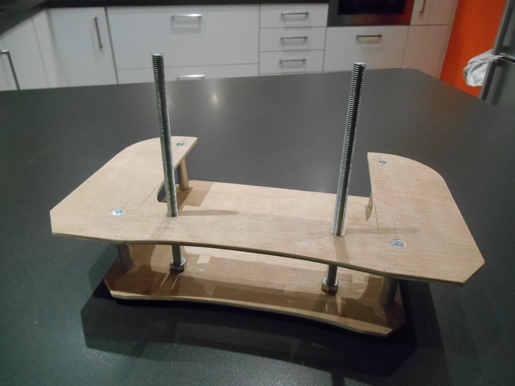

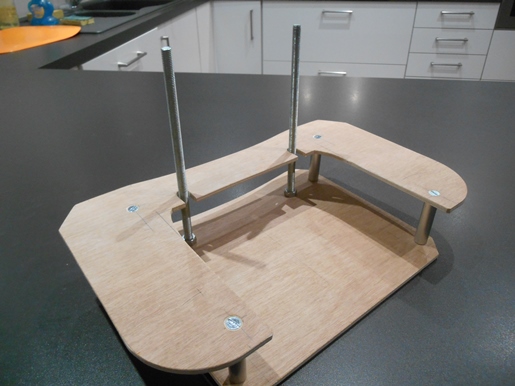

Puis mise en place des tiges filetées qui serviront à attacher la future sangle de cou (les tiges ne sont pas encore fini, il faut leurs donner une inclinaison et percer les trous pour les attaches de la sangle).

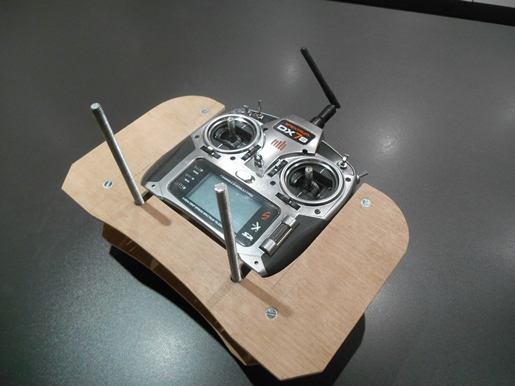

Et voila après deux heures et demi de travail .



Le pupitre n'est pas encore fini, mais pour l'instant le prix de revient est dérisoire, 5 euros (c'est le prix de la planche de contre plaqué de 5 mm, le reste c'est de la récup)

Yoyo

[mig3]

super a ce tarif le club veut bien faire un effort

[danhz]

Ayayayeeeeee. Faut pas montrer cela sur ce forum!! La réalisation semble si parfaite pour un coût si ridicule que meme le président risque de migrer sur cette marque de radio à la qualité Indéfectible. D'ailleurs cette marque (aux dernières nouvelles) est en "pour parler" avec une marque de voiture outre Rhin pour le prêt de l'adage: wir leben spektrum!!!. Et là tu cours Yoyo, le risque de devoir produire ce pupitre en serie

[mig3]

Je n’achèterais pas de voiture allemande dans ce cas je suis sur qu'ils envisage une cinquième roue dans ce cas précis
Je connais une marque ou il n'est pas nécessaire de fabriquer u pupître
et si je devais toucher 1 euros par radio je serais bientôt riche

[yoyo]

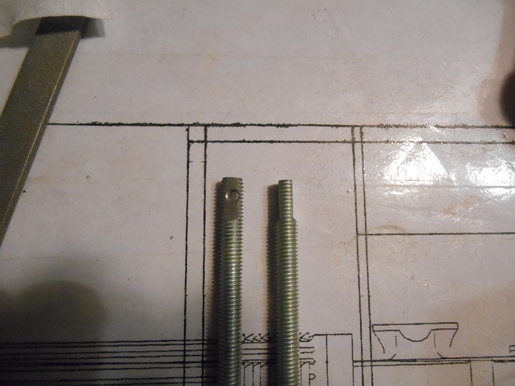

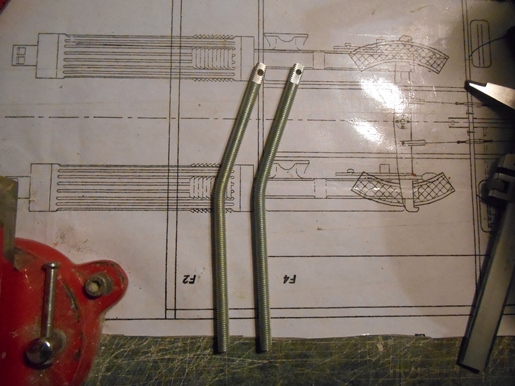

Suite de la fabrication du pupitre avec fin de la fabrication des tiges de support du pupitre.

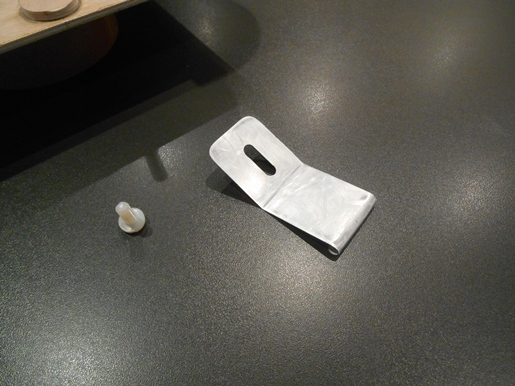

Fabrication de la pièce qui va permettre de maintenir la radio dans le pupitre.

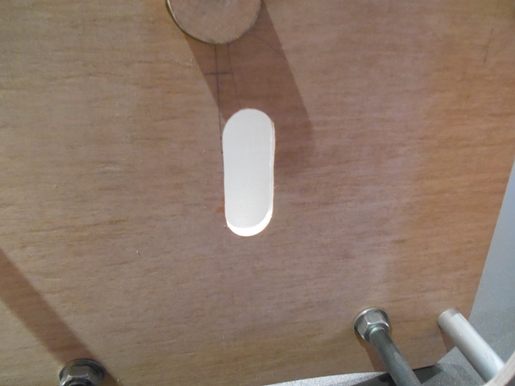

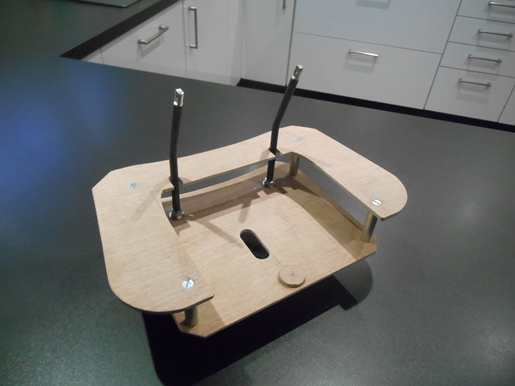

J'ai aussi réalisé sur le fond du pupitre une ouverture afin de pouvoir brancher le câble d'écolage.

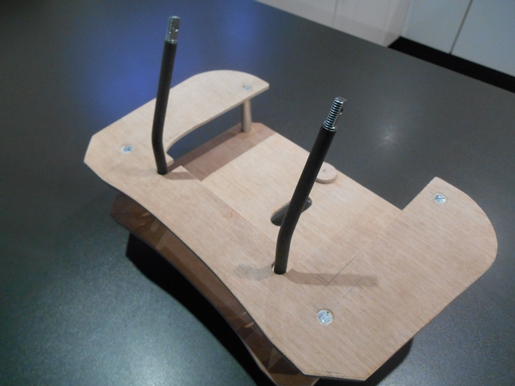

Voila est pour finir voici des photos du pupitre quasiment fini puisque il reste juste à percer un trou diam.5 et de le tarauder à M6 pour fixer la pièce de maintient de la radio dans le pupitre, mais pour ça, il faut attendre que la colle sèche !!!!!!!!




Suite et fin demain.

Yoyo

[mig3]

Rien que du BEAU
y a pas a dire c'est du YOYO

[Armand]

Au rythme où tu nous présentes cette réalisation tu pourrais te lancer dans une production à la chaine, le commandes devraient pleuvoir ... comme chez Jacky, qui doit déjà regretter de n'avoir acheté que 3 fuselages de Pilatus

[Jacky_m]

... comme chez Jacky, qui doit déjà regretter de n'avoir acheté que 3 fuselages de Pilatus

Non non pas de regret je peux passer à autre chose

[yoyo]

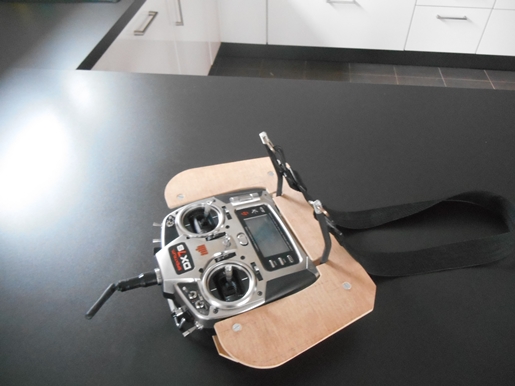

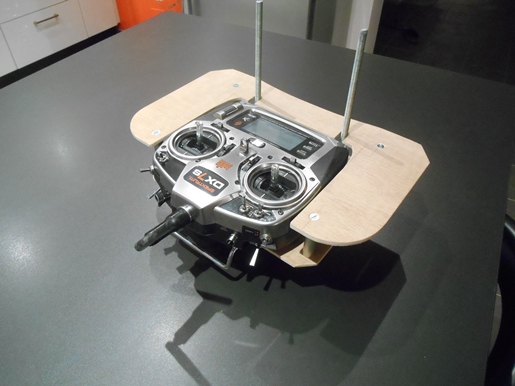

Comme promis, voici la suite et fin du montage du pupitre, il restera à faire la peinture, mais ça c'est pour plus tard !!!!!!





Et pour finir une petite photo pour montrer qu'il faut avoir confiance dans c'est choix !!!!!!!!!!!


Ouf ça marche c'est la radio du club qui était en jeux.

Yoyo

[Jacky_m]

tu comptes simplement le vernir ou le rigidifier avec de la fibre?
