P51 B mustang à YOYO

[yoyo]

Et voilà un nouveau projet qui démarre
Ce sera un P51 B mustang (une petite photo avec la futur déco).


L'avion sera entièrement perso.
Env : 2020 mm
Long : 1789 mm
Poids : max 9 kgs ( enfin j'espère ne pas dépasser ce poids).
Motorisation : NGH 30 cc 4 temps essence.
Aile en deux parties, stabilo démontable. Pour un gain de poids j'ai fait l'impasse sur la roulette de que rétractable et les trappes de train intérieur du train rentrant principale. De plus pour simplifier la construction j'ai opté pour des flancs du fuselage plat et non légèrement bombé comme sur le réel.

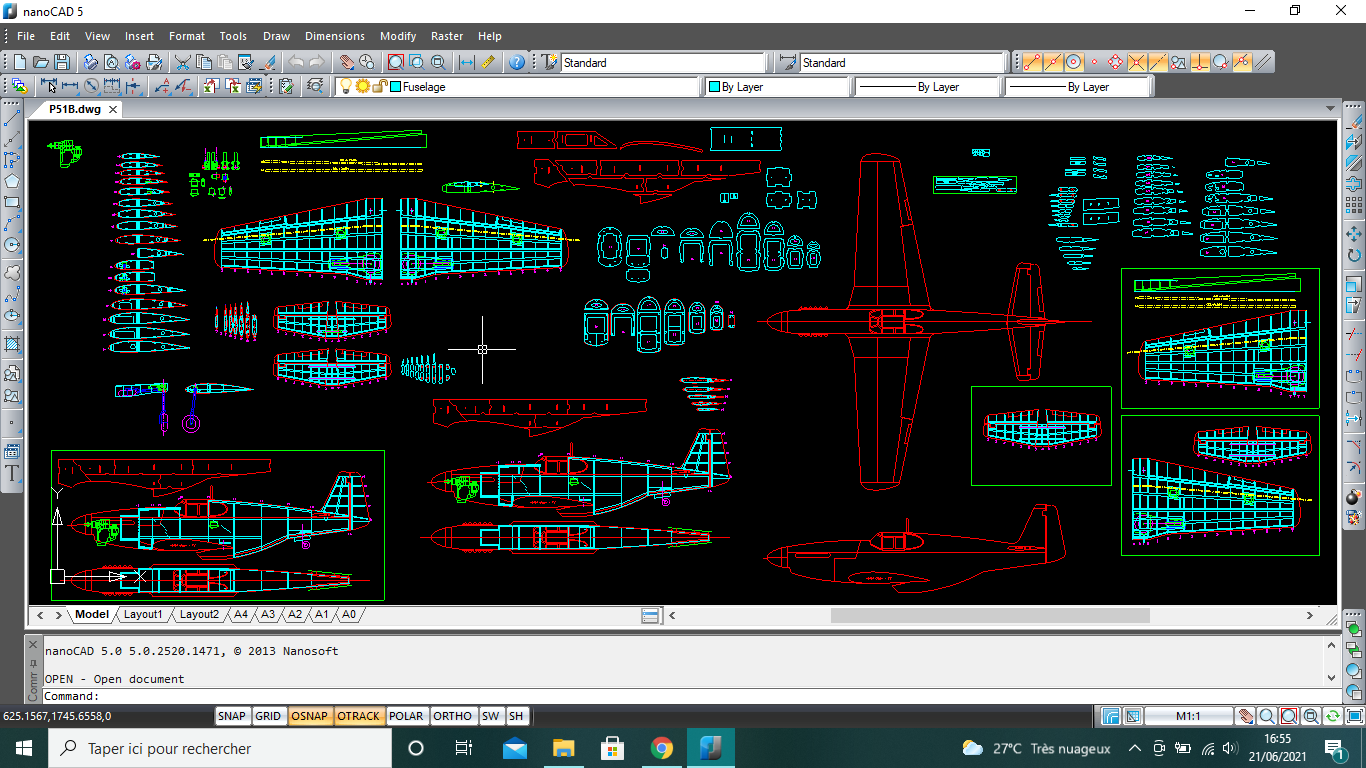

Voici un apercu du plan.

.
Comme on peut le voir sur le plan , j'ai joué à fond l'option CNC et un maximum de pièces et d'ajustement sont prévu d'être réalisé grâce à la découpe faite à l'aide de la CNC. .
J'ai décidé de commencer par la construction du stab.Donc voici les découpes des différentes pièces prévu pour ça construction.

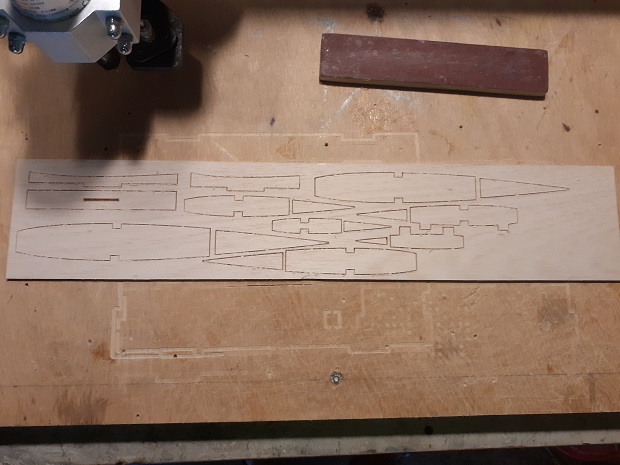

D'abord les pieces en balsa.



Et celles en ctp de peuplier.


Yoyo

[Armand]

Plan super détaillé ! Tu es parti de quelle base pour obtenir ce résultat ?
Très beau projet que je suivrai avec intérêt

[yoyo]

Salut Armand.

Comme toujours je part d'un plan "3 vues" que j'import dans nanoCAD en tant qu'image, puis je le met à l'échelle voulu, et enfin je dessine les contours de l'avion , et c'est à partir de ça que je fait ensuite le reste.

Yoyo

[patte de loup]

Super Yoyo, que du plaisir en perspective
tu vas bien t'amuser pour la deco alu
Pat'

[Bibi]

Y a t’il des > RIVETS < sur un P51

[Armand]

Comme toujours je part d'un plan "3 vues" que j'import dans nanoCAD en tant qu'image, puis je le met à l'échelle voulu, et enfin je dessine les contours de l'avion , et c'est à partir de ça que je fait ensuite le reste.

Sacré boulot en amont, je te tire mon chapeau

[Jipé]

Joli projet que je vais suivre avec beaucoup d'intéret.
JP

[yoyo]

Oui Bibi sur P51 il y a plein de rivets et des lignes de tôles à faire , ça tombe bien car avec la technique du gravage ,ça permet de gagner du poids

Yoyo

[Jeanmi]

Ça me plaît, en plus un P51B que je préfère au D, beau projet que je vais suivre avec attention.

[mig3]

Attention au poids 9kg c'est déjà un peu lourd
