Je découvre avec intérêt la technique de découpe des nervures en 2 temps. Intéressant, c'est noté !

Travail d'un pro même si la technique a été copiée cela reste du beau boulot

J'attend toujours les caractéristiques de cet engin
Yoyo dans la fièvre de la construction ne lis même plus les post

Oups javais po vue !!!!!!!!!!!
Alors pour réponder à mig3 la morane saulnier AI est à l'echelle 1/4 se qui fait 2150mm d'envergure et sera motorisé par un DLE30.
Voili voilou et pour me faire pardonner une petite vidéo d'un morane construit d'aprés le même plan que le mien.

http://www.youtube.com/watch?v=f3kBIjGivZI

Yoyo

8.6 kg pour 2m15
prévoir en soute un réservoir d’hydrogène
bon courage pour la suite.

Mais non,mais non MIG3 8.5 kgs pour un avion de 2150 mm d'envergure, le poids est très raisonable.
Suite de la construction avac la fabrication des ailes.Contrairement au plan d'origine ou l'aile est en une seule pièce, j'ai décidé de réaliser l'aile en trois parties. Une centrale plus deux demi ailes extérieur.

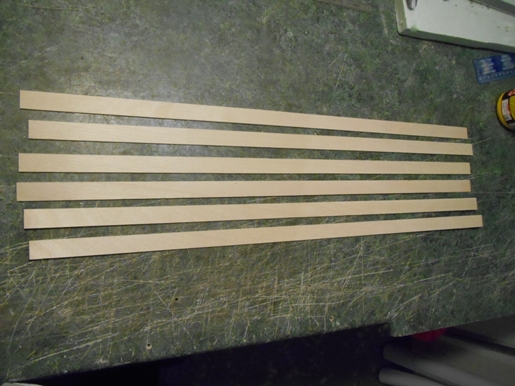

Premiére étape: réalisation du longerons en trois parties.Le logeron est composé de deux baguette en pin 5*8 plus deux flanc en CPT 1.5 mm.

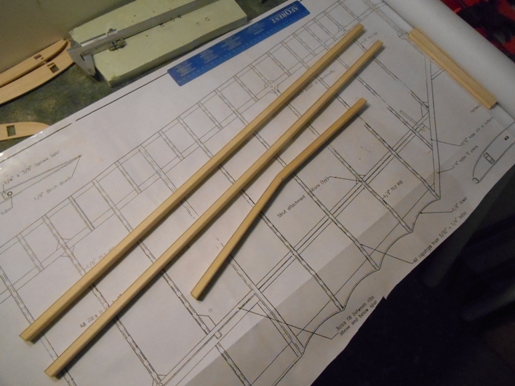

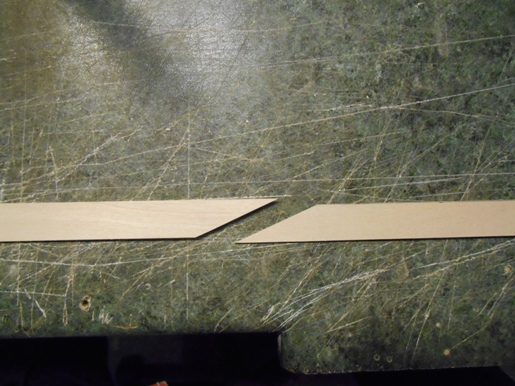

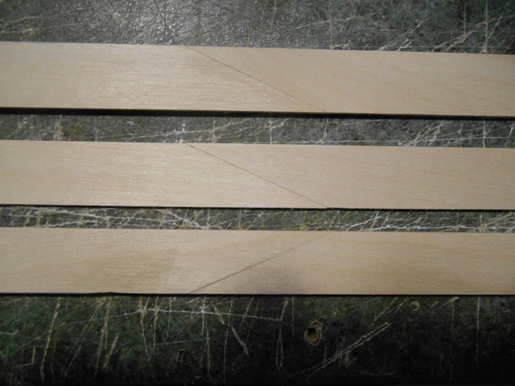

Découpe des flancs du longeron. Réalistion des entures pour pouvoir avoir des flancs assez long. Et en fin les trois longerons fini. Yoyo

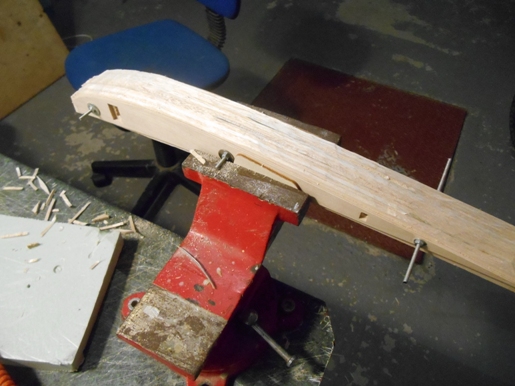

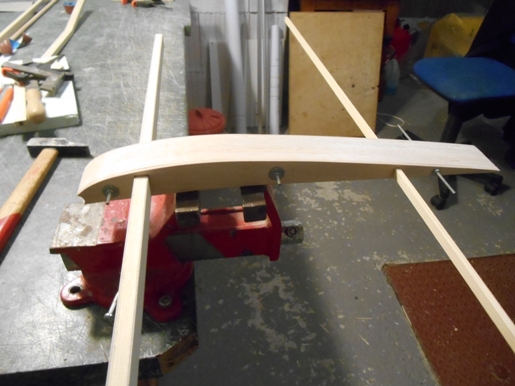

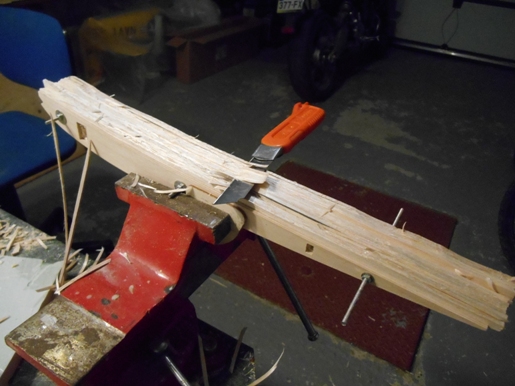

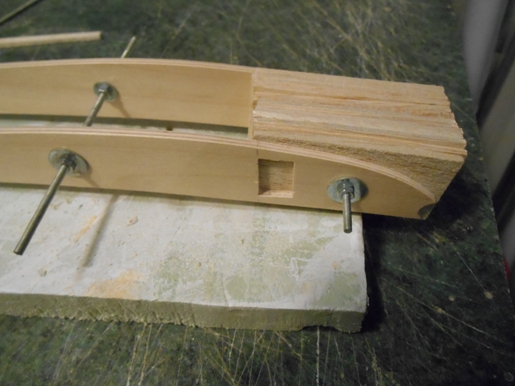

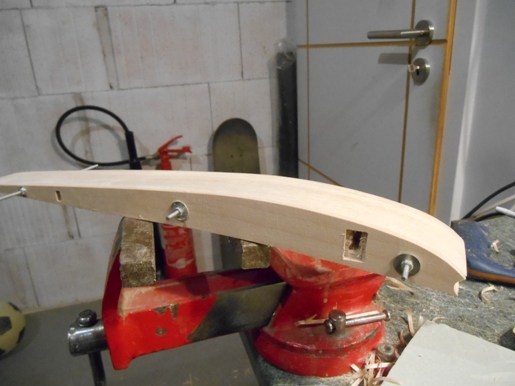

Suite de la construction avec réalisation des nervures par la méthode du blocs.
Il y a 26 nervures en balsa et 4 nervures en CTP plus 26 nez de nervures en balsa.
Et voilà les 13 premières nervures.

Yoyo

Beau travail Yoyo et surtout travail très propre
ce sont de sacrées nervures elles font combien 35 cm de long?

Suite de la construction avec la réalisation des nez de nervures.

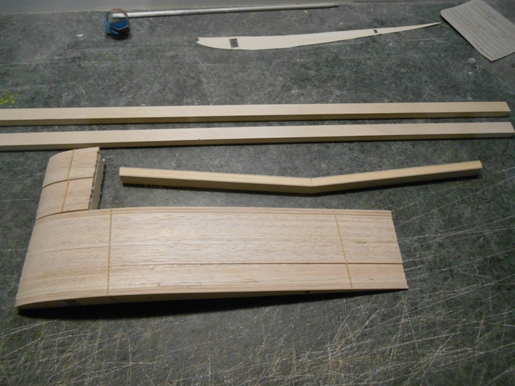

Et voici l'ensembles des nervures + longerons.
Yoyo

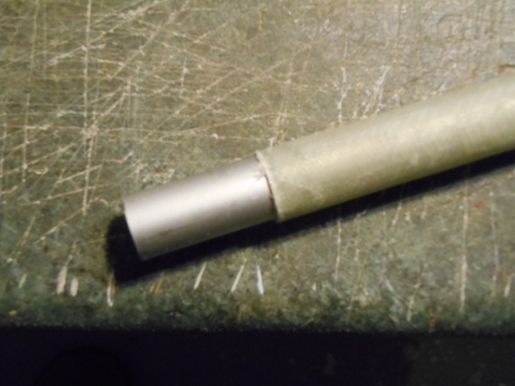

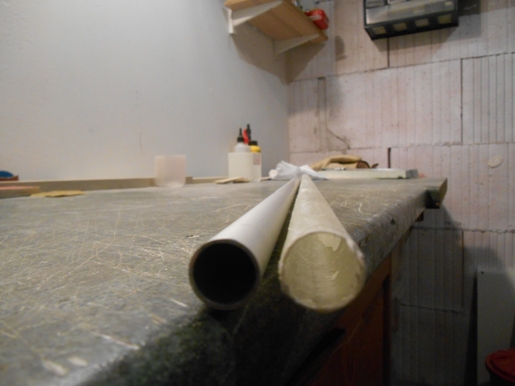

Hier suite de la construction avec la réalisation du fourreau pour la clé d'aile.

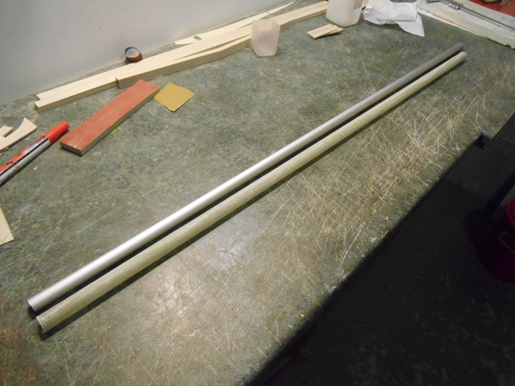

La clé est un tube diam. 16mm ep 1mm en alu.Il n'est pas possible de mettre bcp plus gros à cause de l'épaisseur du profil.
Mais je ne me fais pas trop de soucis car chaque aile a quatres haubans qui vont participer à la rigidité de l'aile.

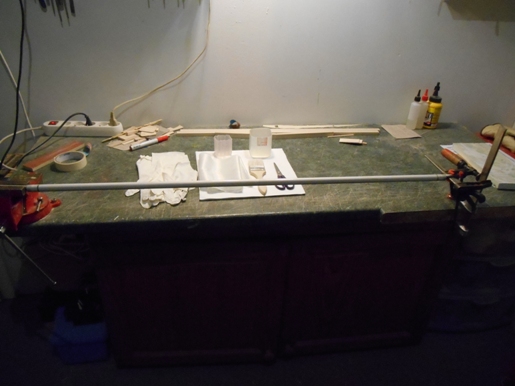

Le fourreau est réalisé avec trois épaisseurs de fibre 160 g/m²+ resine polyester.
Pour avoir un légé jeu entre la clé et le fourreau mais aussi pour pouvoir démouler le tout ,avant de stratifier la résine j'ai mis trois tour de papier de cuisson fin sur la clé.
Au final ça me fait une clé de 18mm de diam. et 1mm d'ep , j'ai un jeu de 0.2 mm entre la clé et le fourreau.
Yoyo

Pour réaliser le fourreau as tu utilisé une " chaussette" ou as tu roulé de la fibre autour du tube?
