merci yoyo de nous apporter un peu de motivation pendant ces journées de grisaille
je ne réitérerais plus les compliments pour cette construction, juste : continue à nous faire participer, c'est très instructif ...

Des nouvelles de la construction du Morane.
J'ai fini la quille à l’arrière (quille + renforts qui permettrons aussi de venir coller l’entoilage).Le futur emplacement du stab et aussi réalisé (enfin je devrai dire le 1/2 emplacement, puisque le fuselage est réalisé en deux demies coquilles).

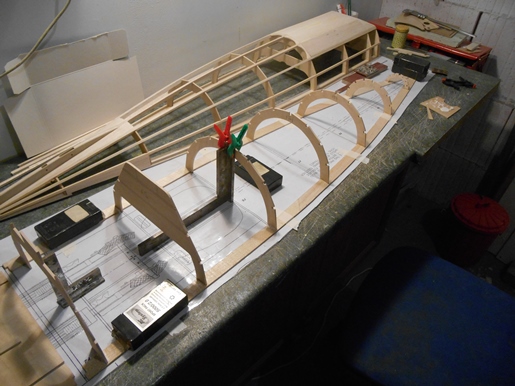

Puis voici le début le construction de la deuxième moitié du fuselage.
Voila ,ça avance doucement, mais ça avance.

Yoyo

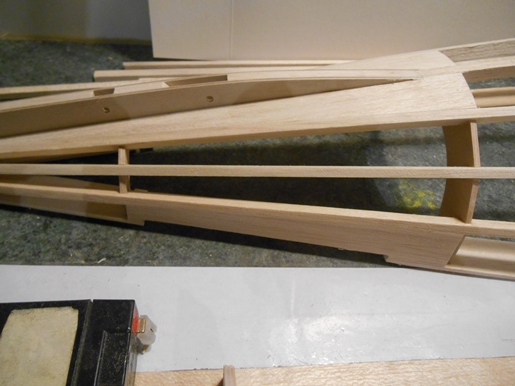

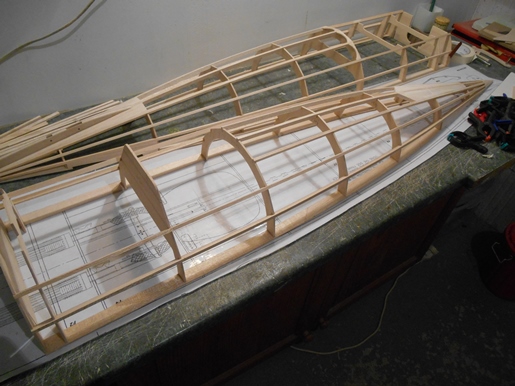

Malgré le ventre lourd , la construction continue avec le début de la mise en place des lisses.
Tout comme pour la première partie du fuselage, les lisses sont mises en forme avant leur mise en place sur le fuselage, ceci pour éviter les contraintes.
Pour la mise en forme, les baguettes sont d'abord mouiller avec de l'eau chaude puis grasse à un petit montage les baguettes sont séchées à la forme voulue.

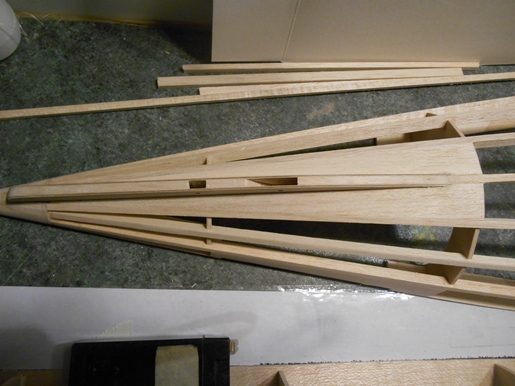

Sur la dernière photo on peux voir qu'elles épousent bien la forme du fuselage.
Yoyo

Cette après midi en rentrant du terrain, reprise de la construction.
Pour les dernières lisses j'ai réalisé des entures pour rallonger les baguettes.

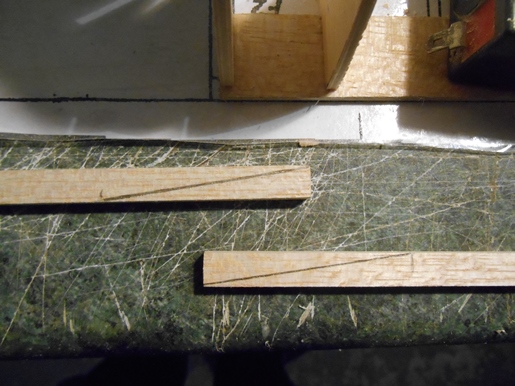

1er étape le traçage (l'enture fait 5 cm de long):

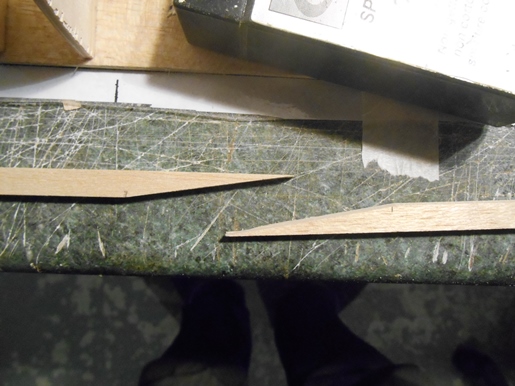

2° étape la découpe + ponçage pour ajuster le tout;

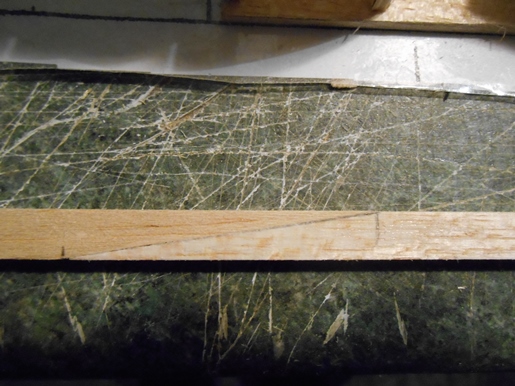

Et enfin le dernière étape le collage :
Et voilà, reste à attendre que ça sèche !!!!

Yoyo

Salut
Quelles colles utilises tu pour rallonger tes lisses ou pour le collage du fuso ? on ne voit pas sur les photos

Tous les collages sont fait à la colle à bois (ou colle blanche chez la même chose ) prise rapide 15 min.
voilou

Yoyo

Malgré les événements dramatiques de ces dernier jours ,voici des nouvelles de l'avancement du Morane Saulnier.

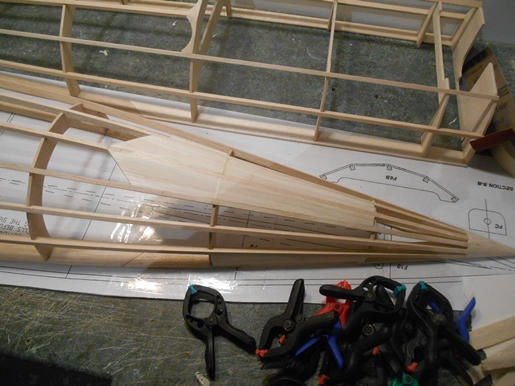

Le deuxième demi fuselage est terminer.
J'ai ajouté par rapport au plan d'origine des renforst pour la fixation de la dérive (en fait sur le plans il n'y a rien de prévu pour la fixation !!!! )

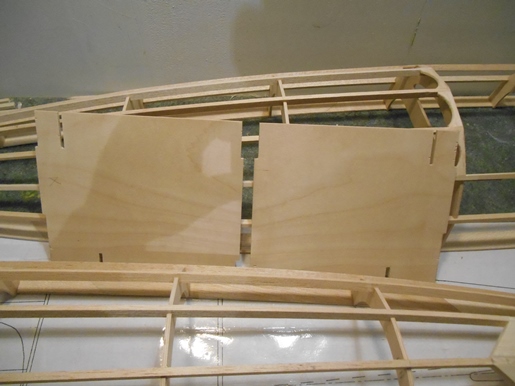

Et enfin voici les deux pièces prévu pour assurer la liaison entre les deux demi fuselage.
Yoyo

Suite de la construction avec l'assemblage des deux demis fuselages.
Avant l'assemblage final j'ai réalisé une dizaines d'assemblages à blanc pour être sur que tout se met bien en place.
Puis début de l'assemblage par la mise en place des deux flanc sur un des demis fuselages.
Etape suivante l'assemblage définitif, et là bien évidemment rien ne se passe comme prévu !!!!! , la cause , l'utilisation de colle epoxi 5min.
En fait j'ai utilisé de la colle à bois pour l'assemblage, sauf pour les deux flanc ou là j'ai utilisé l'epoxi 5min. Le résultat c'est que la colle à pris trop vite et donc impossible de réaliser un bon ajustage d'ou à la fin un décalage de 1 mm qui est surtout gênant au niveau du faux couple pare feux à l'avant, pour la futur mise en place du couple pare feux.
Allez les photos pour mieux comprendre.


Et voici le décalage et la solution pour résoudre le problème.
Pour rattraper ce décalage j'ai collé une pièce en ctp de 1 mm sur le couple par feux.
La suite: un gros ponçage /masticage/ponçage ,puis sera le temps de passer à la cabane.

Yoyo

Un décalage de 1 mm pour un mauvais choix de colle !
ça peut paraître anodin, ou évident pour les pros, rompus à la construction, en tout cas il est vrai qu'on ne pense pas toujours à tout.
bonne idée pour le CTP de 1 mm comme remède
Ce forum nous apporte de nombreuses petites astuces, mais son succès, par le nombre d'articles qui y sont publiés, finit malheureusement par noyer ces petites infos utiles dans la masse des infos
(j'ai recherché sans succès hier l'article sur la coupe mini barons )
Je ne vois qu'un remède pour ne rien louper: une consultation régulière ... Bon, d'accord, je fais une fois de plus l'apologie de ce forum, mais il le mérite bien

Armand tu as raison, un même sujet est quelque fois abordé dans plusieurs posts. Une modération serait par moment la bienvenue, y compris pour ce nouveau post "Barron"qui vient d être ouvert!
