Allez après un mois sans avoir avancé sur le Morane Saulnier, voici la suite.

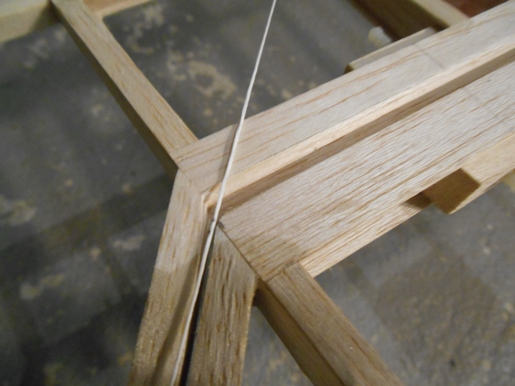

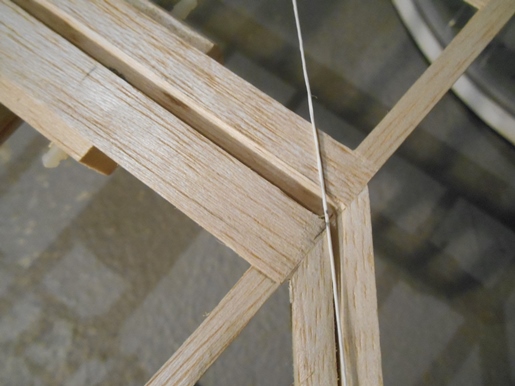

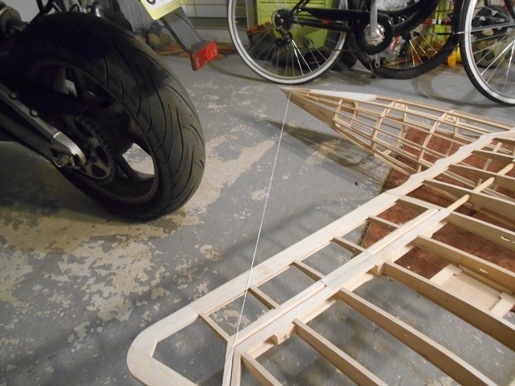

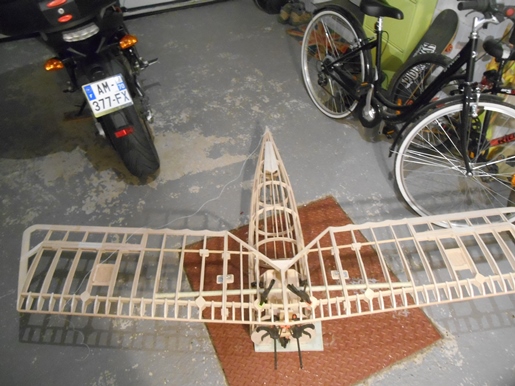

Mise en place des ailes sur le fuselage pour vérifier l’équerrage avant de percer les trous de fixation de l'aille.

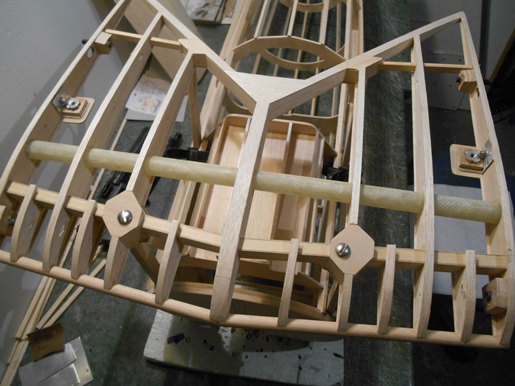

Résultat : entre les deux traits il y 2 mm.Il faudrait donc déplacer le bout d'aile de 1 mm pour avoir la même cote de chaque coté ,pour une envergure de 2,15 m c'est négligeable.donc traçage puis perçage, et voila le résultat.
Yoyo

Beau travail
Les nervures de la cabane me semble épaisse 3/4 mm?? et l'aile ?

Pas mal cette construction, par contre la roulette arrière (sur la seconde photo) est un poil trop grande, à mon avis!

Ou l'avion est un peut petit.........
Les nervures sont en balsa de 3 mm avec chapeau de nervures en 1.5 mm et 8 mm de large.

Yoyo

Hello

Pour pourvoir fixer les montants arrière de la cabane,j'aurai besoin d'un incidence-mètre.
Si quelqu’un a ça.


Yoyo

No problemo j'ai !!!! il suffit que je remette la main dessus c'est vrai il y a le bordel dans mon atelier
MAIS je vous donne ci dessous la définition du désordre.
LE désordre est un ordre aux quel on ne s'attendait pas.
dixit el presidente

J ai l outils qu il te faut! Je l apporte a mon prochain passage par le terrain

J'adore ce forum (et ce club).
Pose du problème, un 1/4H après une solution, 1H1/2 plus tard deux solutions -> LA CLASSE.
merci

Yoyo

Petite avancée sur le chantier Morane Saulnier.(oui ,je prend mon temps !!!!!!! )

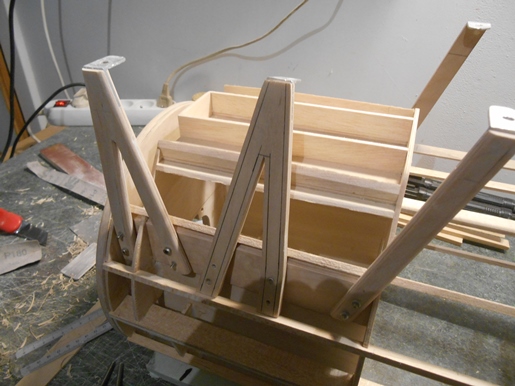

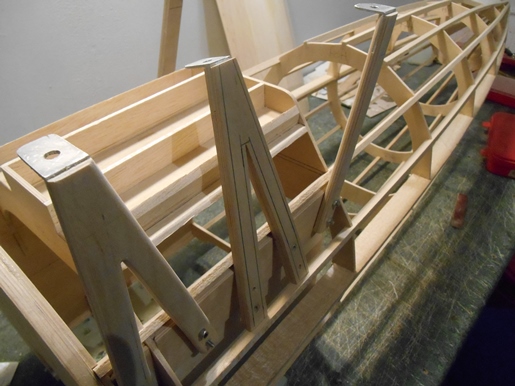

Les montants de la cabane sont fixé sur le fuselage et je les ai mis en formes.

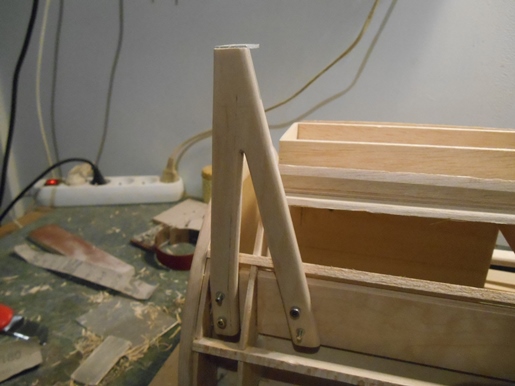

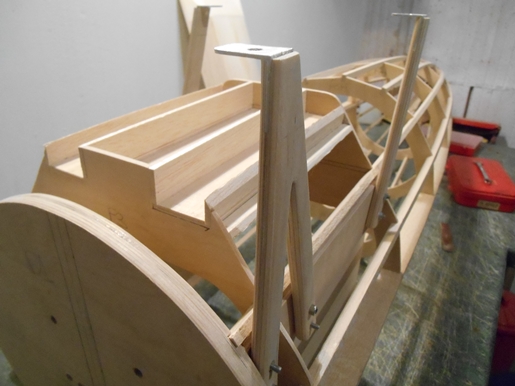

Et voici deux photos pour montrer la différence entre un montant brute et un montant fini.
La suite ce sera la construction du train d’atterrissage principale.Encore un gros morceaux. Il sera réalisé sur le même principe que les montants de la cabane.

Yoyo

Comme promis voici le début de la construction du train d'atterrissage.

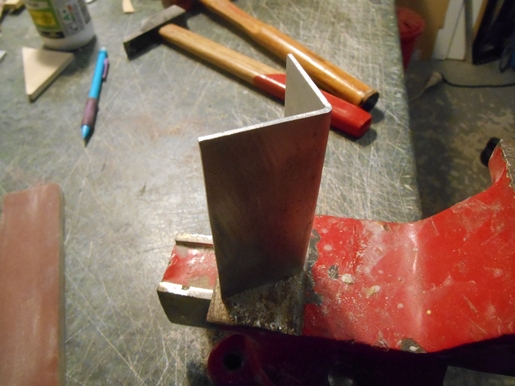

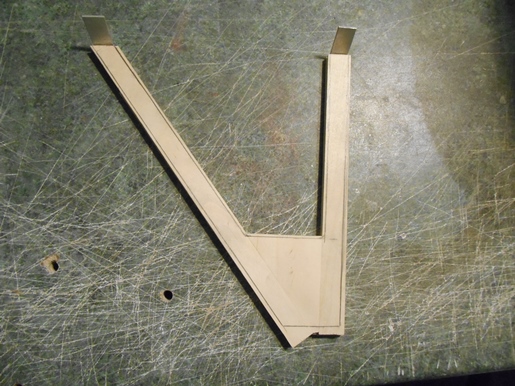

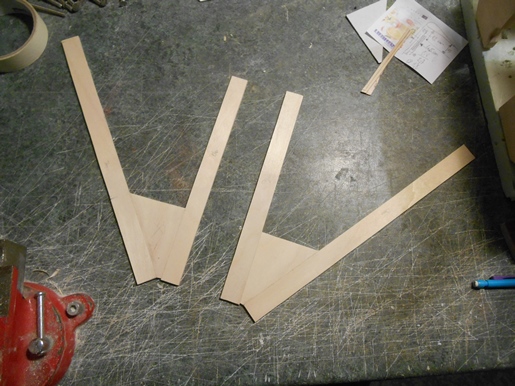

Les deux jambes sont réalisées avec trois couches de ctp aviation multiplis (3mm/2mm/3mm) plus des équerres en alu de 2mm d'épaisseur, qui serviront à la fixation du train sur le fuselage.
Voici plusieurs photos à différente étape de la construction.
voila il reste encore pas mal de travail sur letrain, mais ça avance.

Yoyo
