Page 3 sur 8
Re: CAUDRON 714
Publié : 12 févr. 2020, 13:17
par michel
Merci beaucoup MIG 3 pour cet article très complet sur ce magnifique SIMOUN. C'est sympa d'avoir pris le temps de rechercher. Et ça me rassure sur l'état de ma mémoire....Tiens, encore un zinc qui a mon âge :
Re: CAUDRON 714
Publié : 12 févr. 2020, 19:02
par LAVOCHKIN
Pour contribuer à ce post, une photo perso
Re: CAUDRON 714
Publié : 12 févr. 2020, 23:18
par michel
Mais oui, je m'en souviens très bien, j'avais 2 ans
Merci JM.
Re: CAUDRON 714
Publié : 14 févr. 2020, 18:07
par manu
Pour revenir au sujet initial qui est la construction, quelques photos :

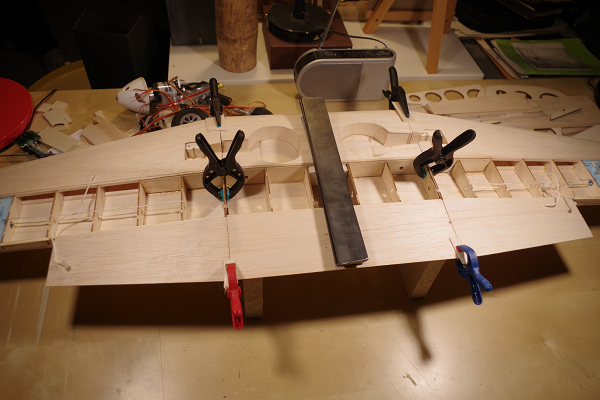

Collage de la clef d'aile.
- collage clef d'aile.png (390.42 Kio) Consulté 5511 fois

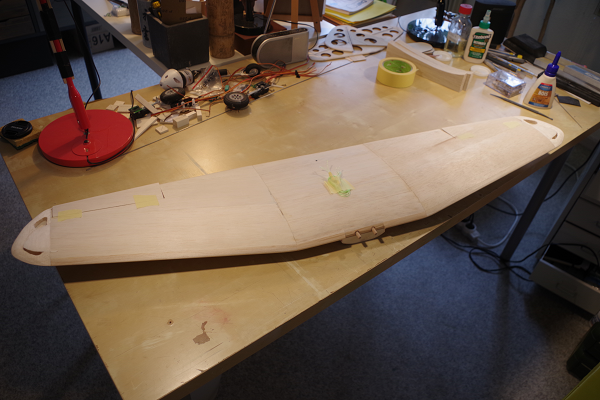

Fin du coffrage de l'aile.
- aile extrados.png (400 Kio) Consulté 5511 fois

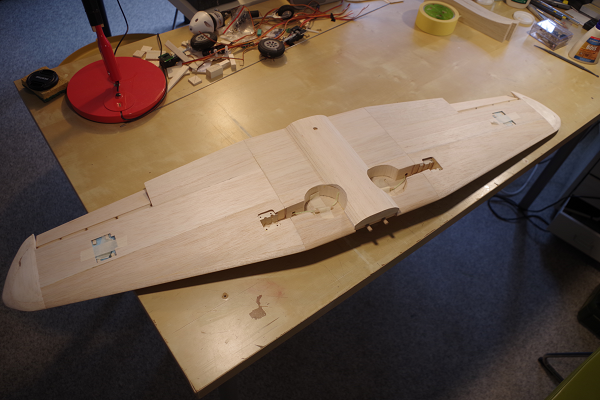

- aile intrados.png (395.16 Kio) Consulté 5511 fois

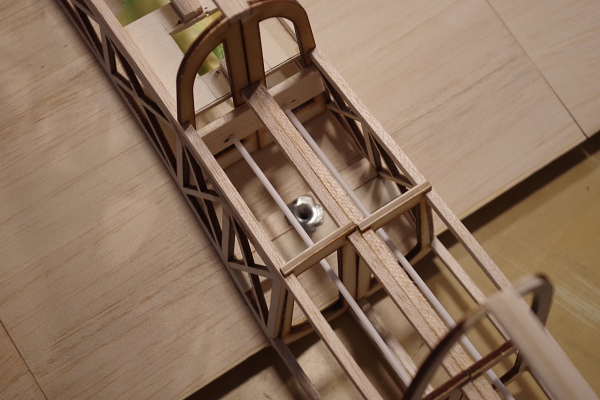

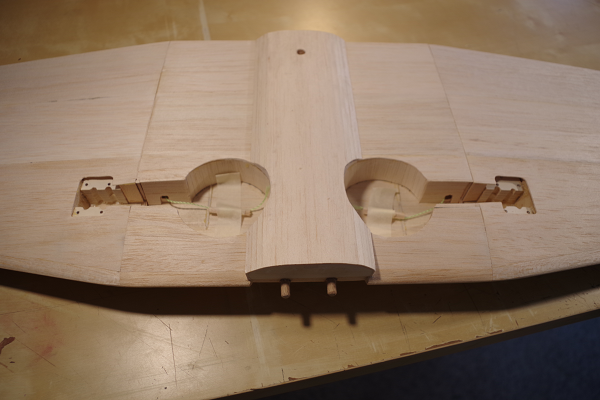

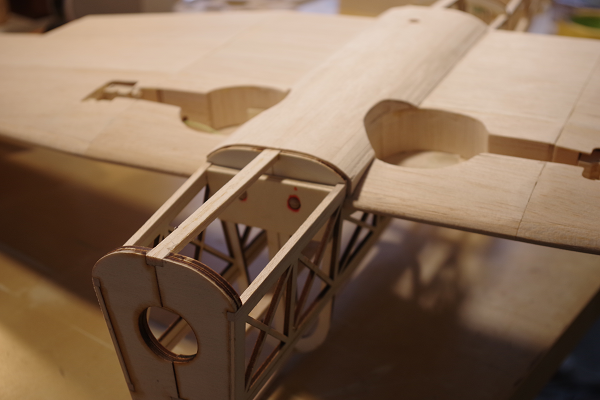

Fixation de l'aile par tétons à l'avant et vis sur écrou griffe à l'arrière.
- aile train.png (333.92 Kio) Consulté 5511 fois
- aile fixation avant.png (340.57 Kio) Consulté 5511 fois
- aile fixation arrière.png (435.05 Kio) Consulté 5511 fois

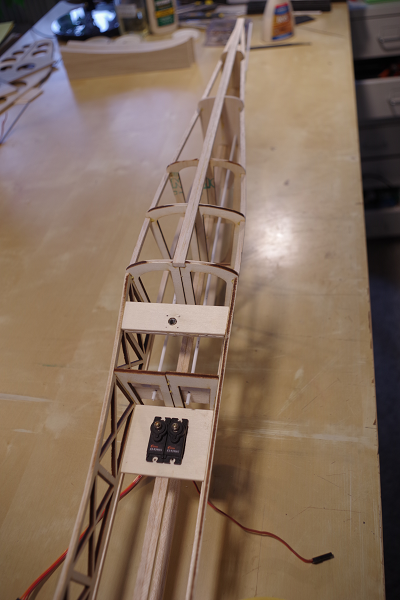

Platine servo et passages des gaines pour dérive et stab.
- servos et gaines.png (379.09 Kio) Consulté 5511 fois

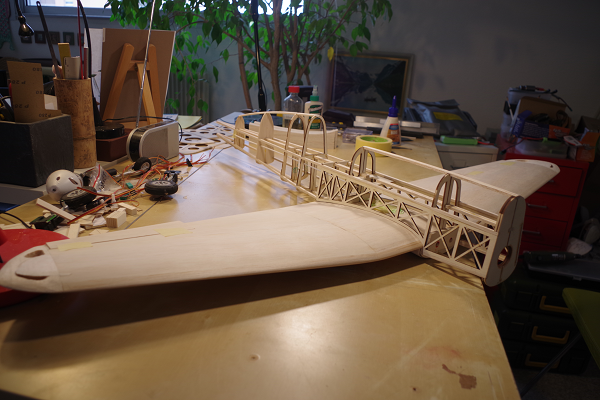

Vue d'ensemble.
- montage 2.png (413.59 Kio) Consulté 5511 fois
Re: CAUDRON 714
Publié : 14 févr. 2020, 18:08
par manu

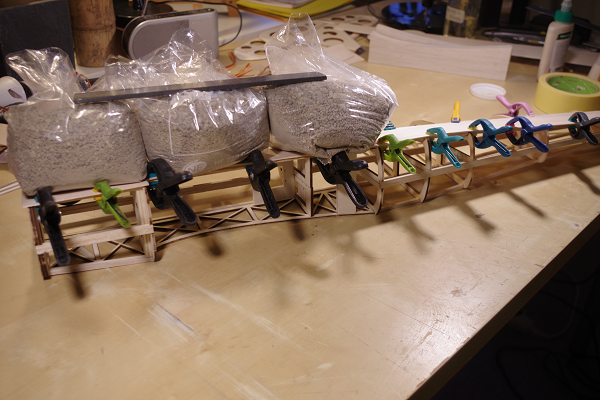

Début du coffrage du fuselage.
- coffrage fuselage.png (439.48 Kio) Consulté 5511 fois
Re: CAUDRON 714
Publié : 14 févr. 2020, 19:36
par Armand
La technique des sacs lestés qu'on évoquait, je ne sais plus où ?
Je me la note pour les prochains coffrages ...
Re: CAUDRON 714
Publié : 15 févr. 2020, 07:13
par Caudron
Belle construction
Re: CAUDRON 714
Publié : 21 févr. 2020, 19:52
par manu

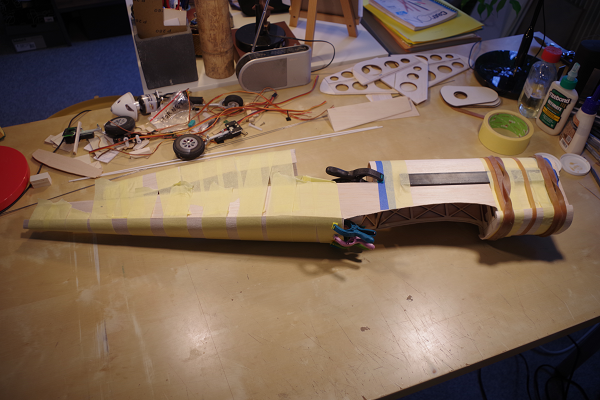

Suite du coffrage du fuselage avec balsa immergé dans l'eau chaude 5 mn et mise en forme lors du séchage avant collage.
- coffage 1.png (414.04 Kio) Consulté 5449 fois

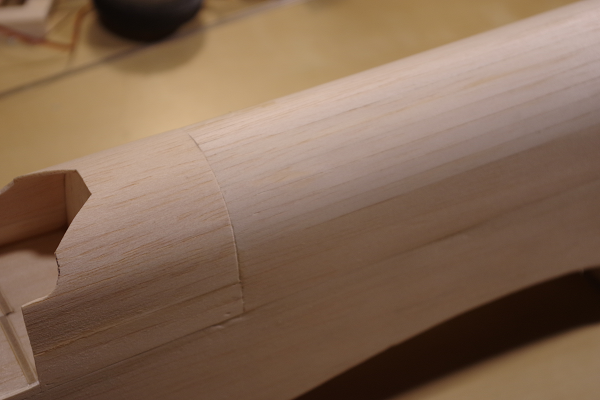

Le résultat pour le dessus du fuselage ne me plaisant pas, j'ai utilisé la méthode "coque" pour cette partie.
- coffrage 2.png (320.57 Kio) Consulté 5449 fois
Ce qui donne :

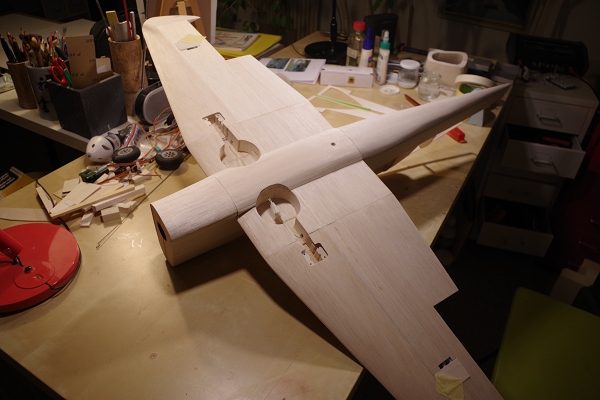

- coffrage dessous fuselage.png (391.31 Kio) Consulté 5449 fois

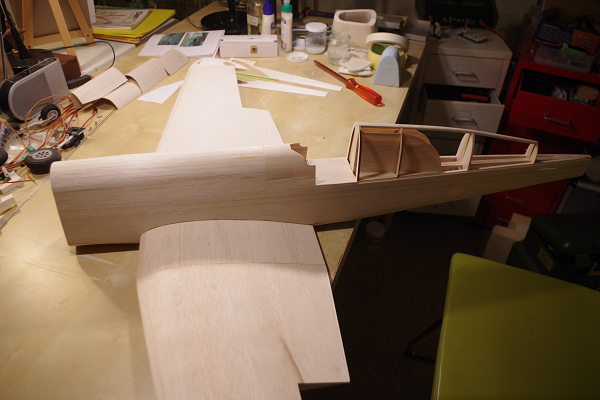

- coffrage dessus fuselage.png (386.58 Kio) Consulté 5449 fois

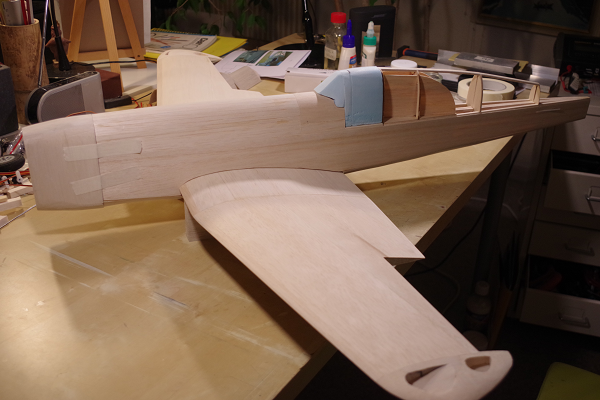

Début du master pour la verrière et dégrossissage du capot.
- capot verrière.png (355.97 Kio) Consulté 5449 fois
Re: CAUDRON 714
Publié : 22 févr. 2020, 08:30
par yoyo
Ca avance bien. Pour le coffrage en latte tu as utilisé quoi comme largeur de latte?
Yoyo
Re: CAUDRON 714
Publié : 22 févr. 2020, 09:07
par manu
yoyo a écrit : ↑22 févr. 2020, 08:30
Ca avance bien. Pour le coffrage en latte tu as utilisé quoi comme largeur de latte?
5mm
