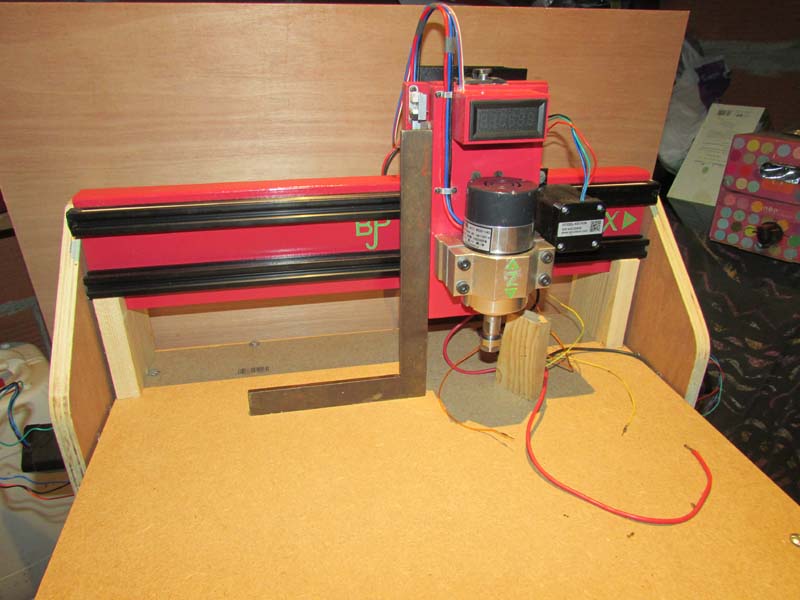

Présentation de la traverse en appui sur deux cales, vérification de la perpendicularité de l'axe Z et de la position des surfaces de références des montants par rapport à la table. Pas de surprise particulière, tout s'aligne comme prévu, je vais pouvoir percer les trous d'assemblage sur les montants et finir le système d'entraînement de l'axe Y (il reste à préparer les clips d'immobilisation des courroies en bout de profilé)
Et après, on démonte tout pour finaliser l'assemblage du bâti et passer à la phase peinture. Avec le nouveau confinement qui démarre, j'ai de quoi occuper mon temps libre. D'ailleurs puisque j'en parle, dans les années quatre-vingt, il y avait un ministère... du temps libre.

JP

Elle a très belle allure
et est même griffée aux initiales du concepteur
bien vu la position du tachymètre
Du beau boulot, tu dois avoir hâte de découper les premières pièces

.
Oui très beau boulot...ça flasche

Mais les initiales à moitié cachées...faut revoir

Faut que ça saute aux yeux...

Ça vous donne quoi comme info le tachimètre? La vitesse de rotation, de déplacement sur tous les axes? C’est juste une info ou la programmation peut également se faire depuis ce module?

C'est le tachymètre livré avec le moteur, il n'indique que la vitesse du moteur. La vitesse du moteur est définie par le GCode, ou en mode manuel à partir du logiciel de pilotage de la machine (bCNC en ce qui me concerne). Le potentiomètre livré avec le moteur est supprimé.
La programmation se fait à partir de l'ordinateur.

Ok, merci pour ces infos, je suis avec attention vos projets respectifs

Bonjour à tous,

Comme Armand et Bibi l'on remarqué la machine est maintenant baptisée BJP A2 ; j'ai réactivé le monogramme qui me servait de signature à l'époque où je travaillais sur calque (époque héroïque où il fallait secouer le Rötring pour dégommer l'aiguille avant de tirer un trait...), quant au A2 c'est le format de la table.

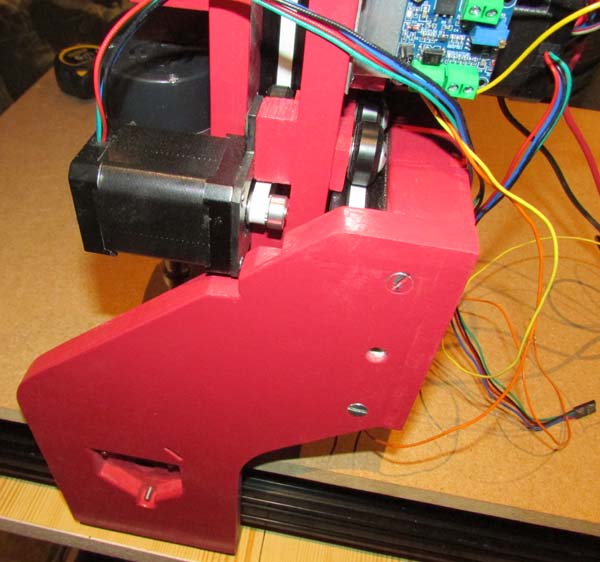

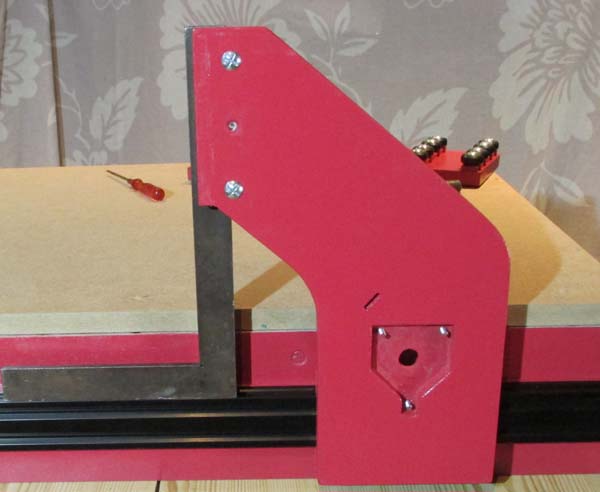

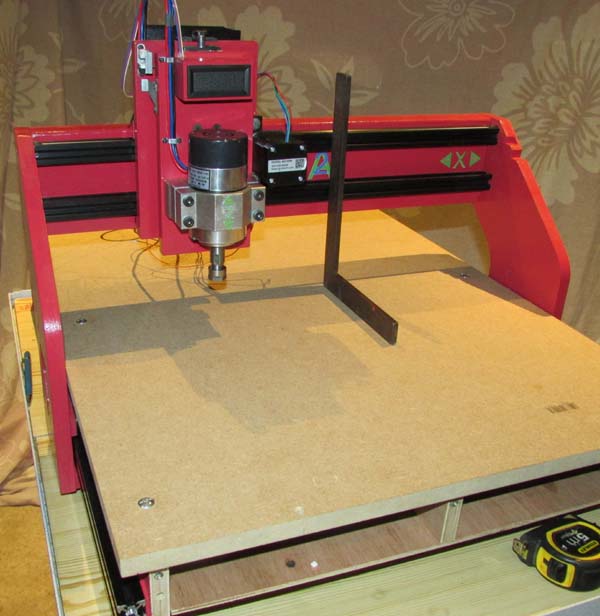

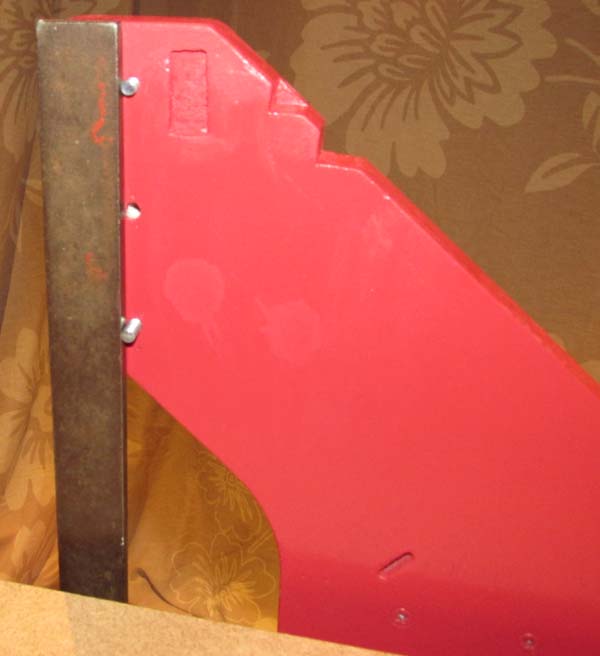

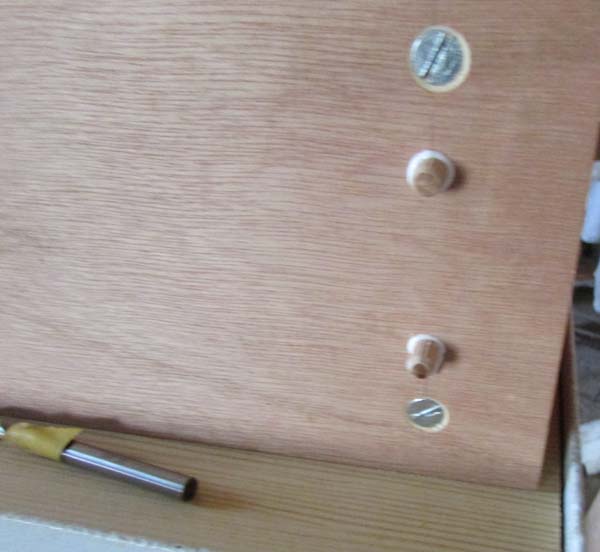

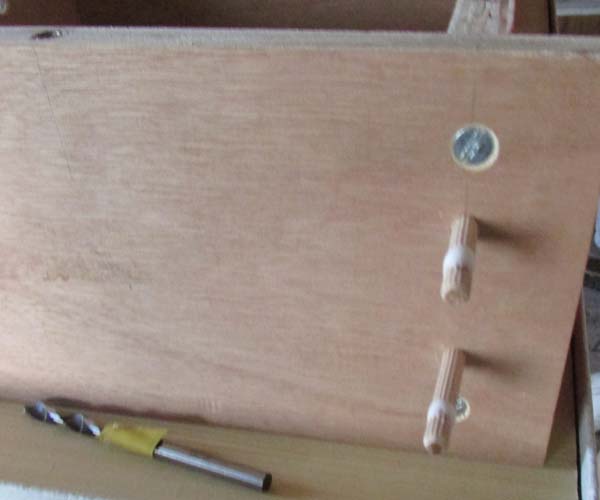

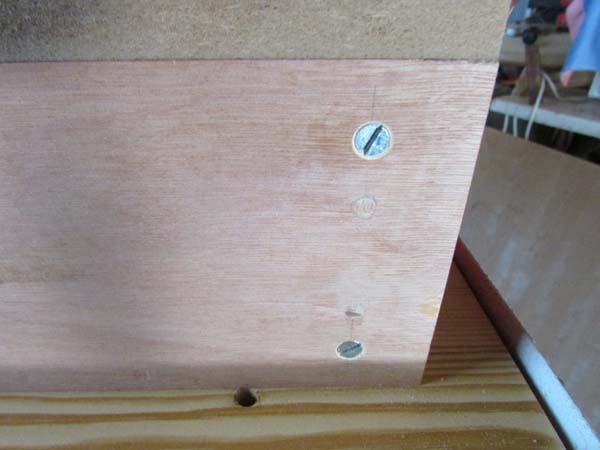

J'ai réussi à dégager quelques créneaux pour faire avancer le projet (dur, dur, la retraite, on est surbooké en permanence ). Avant de passer à la phase peinture, j'ai posé quelque tourillons pour finaliser la position d'assemblage du châssis de table. Et après arasement, phase peinture. Après peinture, préparation de la fixation de l'électronique sur la face arrière du châssis (alimentation et CNC Shield) ; c'est plus facile à faire sur la perceuse qu'en situation lorsque tout est assemblé. Montage des montants du portique et vérification de la perpendicularité des vis d'assemblage de la traverse par rapport au guidage. Le profilé V-Slot a été réglé au préalable par rapport à la partie supérieure du châssis servant d'appui à la table. Et enfin mise en place de la traverse du portique et contrôle de la perpendicularité et du parallélisme du guidage de l'axe X par rapport à la table. Et vérification qu'en fin de course X+ le moteur de l'axe Z garde un jeu suffisant pour fonctionner. Il reste à mettre en place le système d'entraînement de l'axe Y avant de refermer le châssis, mais ce sera pour un autre jour.

Bonne soirée à tous.

JP

ça prend forme

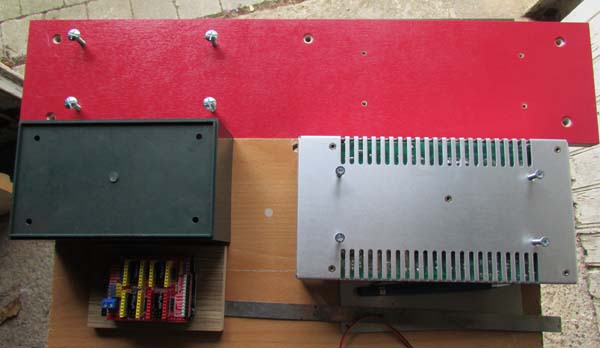

sur IMG_2587.jpg c'est quoi le boîtier noir ?

.
Boîte noire = Enregistreur de données en cas de Crash

Armand a écrit : ↑23 avr. 2021, 19:42 ça prend forme
sur IMG_2587.jpg c'est quoi le boîtier noir ?

Ben, c'est une boite noire, son contenu doit rester secret.

En réalité, elle est verte, c'est le contre jour qui la fait apparaître plus sombre. C'est un boitier "teko" bien connu des électroniciens pour emballer leurs montages. Je l'avais dans mes stocks depuis quelques décennies et je vais l'utiliser pour ranger l'Arduino Uno et son CNC Shield. Elle est très spacieuse, sans doute trop, mais elle me permettra d'intégrer un ventilateur de refroidissement pour les pilotes des moteurs pas à pas. Je ne me suis pas étendu plus sur la partie électronique car ce sera un autre chapitre de la construction ; ça va faire un paquet de fils à ranger... Je voulais juste prévoir les perçages au moment le plus opportun.
