La construction du Morane Saulnier AI à débuté.
J'ai commencé par le stab et la dérive,alors au lieu de parler voici les photos .

Yoyo

La suite avec le stab.

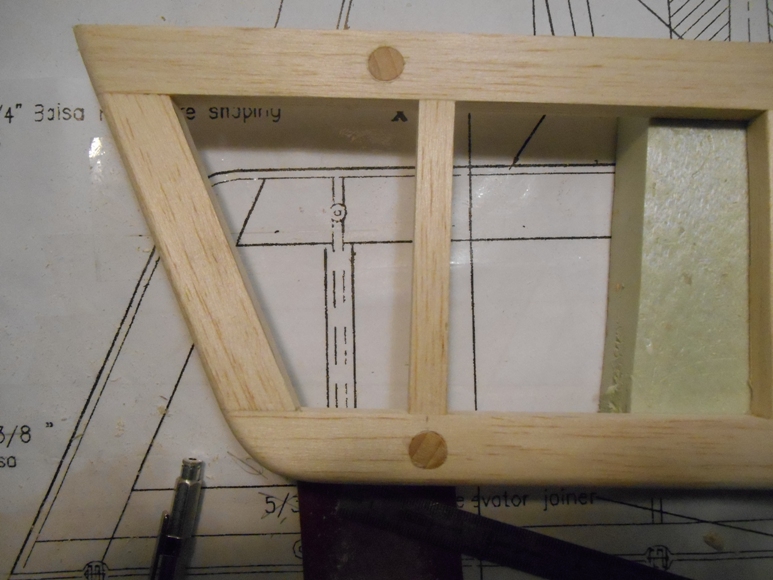

Puis mise en place d'inserts en bois dur dans la dérive et le stab pour pouvoir fixer les future attaches des haubants.
Etape assez c......e et longue mais bon quan il faut !!!!!

1° étape: percage des trous:
2° étape: mise en place des inserts:
Yoyo

Quel "pointillisme" !!! (jeu de mot avec ce qu'on voit sur les photos ne saurait être que pure coïncidence )
Je me serais probablement contenté d'un morceau de baguette rectangulaire
Chapeau pour cette précision du travail.
Tu nous as mis l'eau à la bouche pour la suite ...

Gasp... sacré construction. Ce n'est pas un modèle facile avec la cabane et son aile parasol.

Enfin il s'y est remis au moment ou tu construira l'aile et dans le cas ou elle te paraitra trop grande fais moi signe Blague réservée aux initiés
En tous cas super boulot j’adore
Pointilleux non hyper chiadé OUI mais ça c'est YOYO.
J'attend la suite

Au fait ces quoi les caractéristiques de ton Morane

Je ne souhaite pas me mêler de cette construction, mais je suis à peu près certain que s il (Yoyo) avait construit son stab en chêne il n aurait pas besoin d'y mettre des renforts, il lui suffirait d y percer quelques trous. Bon, enfin, chacun fait comme bon lui semble, mais quand même......

Aujourd'hui ,vue la météo , suite de la construction.
Mise en place des charnières baton et de l'axe de liaison des deux volets de profondeur ainsi que l'axe de commande du volet de dérive.
Yoyo

Début de la construction de l'aile.
Realisation des 4 nervures en CTP de 3 mm qui seront placées au endroit stratégique mais qui serviront aussi à réaliser toutes les autres nervures grace à la technique du bloc ,mais c'est ou plustard.
Pour réaliser les nervures en CTP j'ai choisi une technique beaucoup utilisé par les rétroplaneuristes (voir le site rétroplanes .fr).

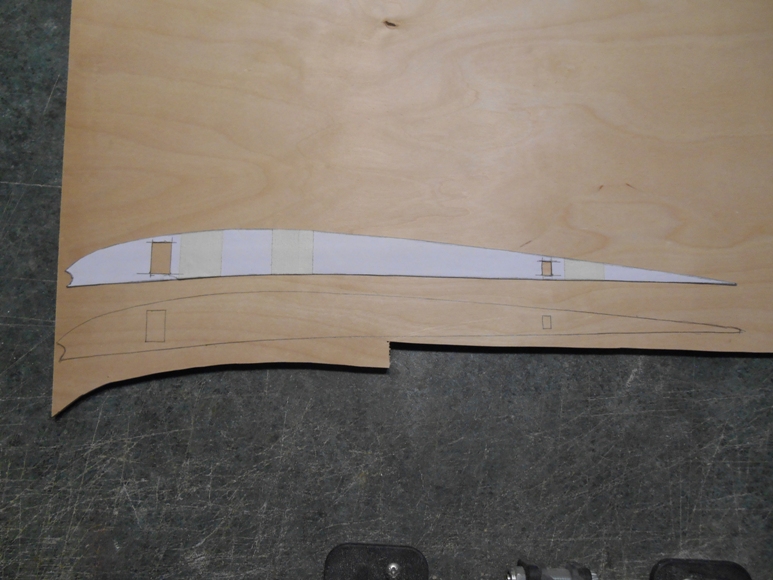

Premièrement tracé la nervure sur le CTP.
Puis découper à l'aide d'une scie à chantourné la pieces en laissant 1 à 2 mm de marge.
Et pour finir,avec une dremel et une table de fraisage finir la piece.
Et voila, c'est un peu plus long que de couper directement la piece avec la scie à chantourner, mais l'avantage c'est la précision finale et l'essayer c'est l'adopter.

Yoyo
