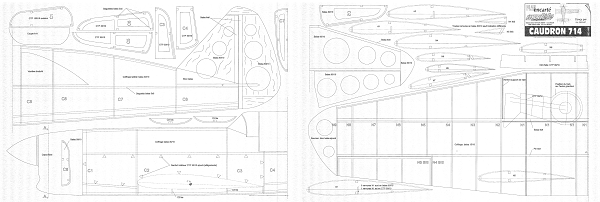

J'ai décidé de construire un petit oiseau de guerre, version RENO race, à partir d'un plan Modèle magazine de janvier 2005 aimablement prêté par Armand.


Première étape, scan des plans chez Technides à Eckbolsheim.

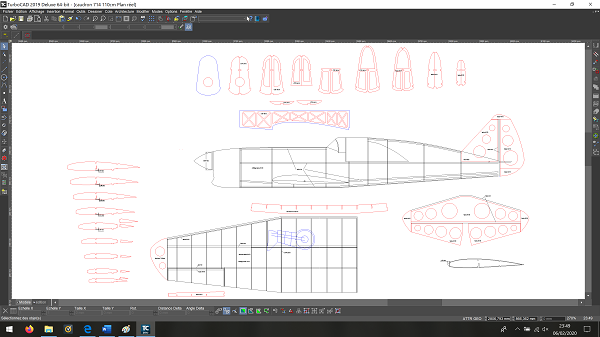

Deuxième étape, dessiner le plan sous Turbocad.
Le plan original est pour un modèle de 1m50 d'envergure, que j'ai diminué à 1m10 pour être à peu prés dans les mêmes dimension que les mousses présentes au club.
Troisième étape, découpe laser au Makerspace des Ateliers Eclairés (ex Fablab).
Ci dessous le lien pour la vidéo des nervures, < 3minutes. Surface de travail 500mm par 300mm.
Pour les couples et la clef d'aile en CTP 3mm, la durée était de 13 minutes.
https://www.youtube.com/watch?v=OFoHDxg ... e=youtu.be

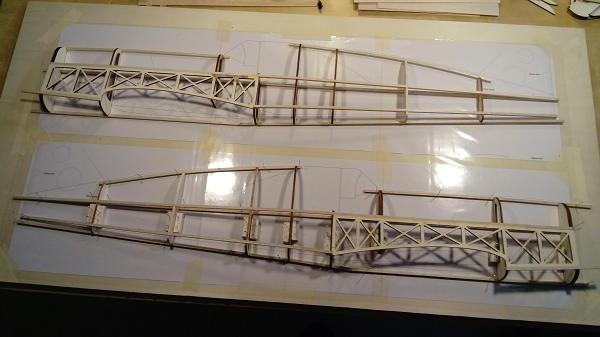

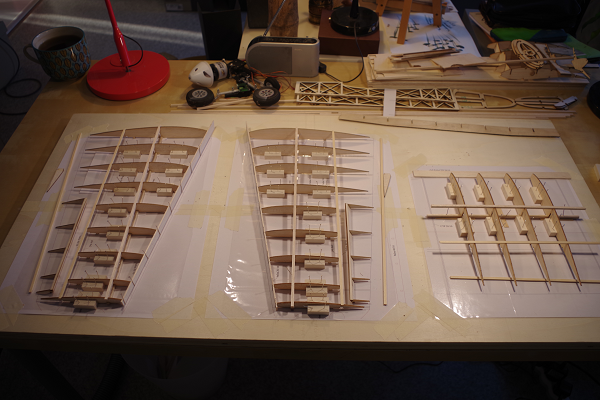

Quatrième étape, construction.
L'avantage de la découpe laser, c'est qu'il n'y a rien à retoucher.

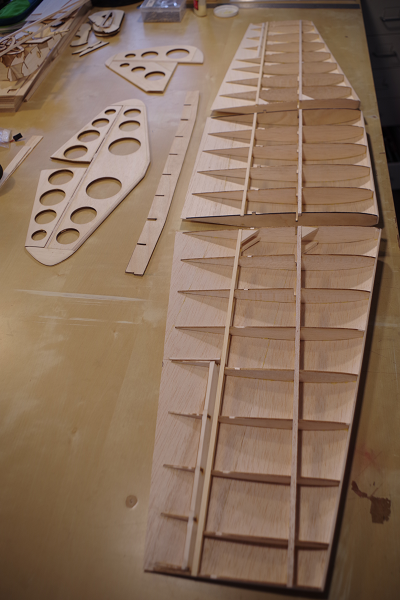

Coffrage extrados.

Belle construction et c'est un avion que l'on ne voit pas beaucoup sur les terrains.
Il y a un autre caudron en construction au club , mais en plus grand. Je ne sais pas ou Caudron en est dans sa construction, mais peut etre un jour on les verra tous les deux sur le terrain.

Yoyo

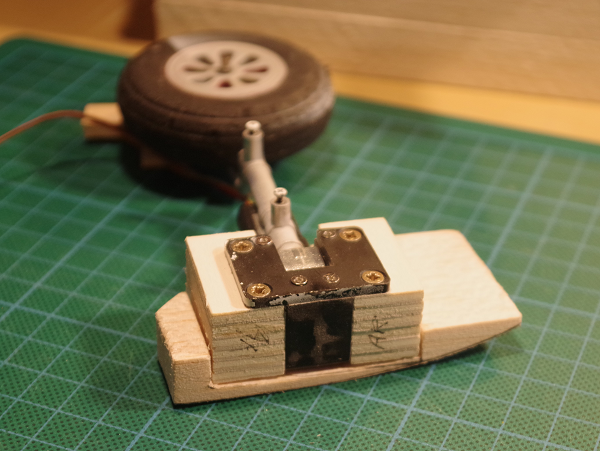

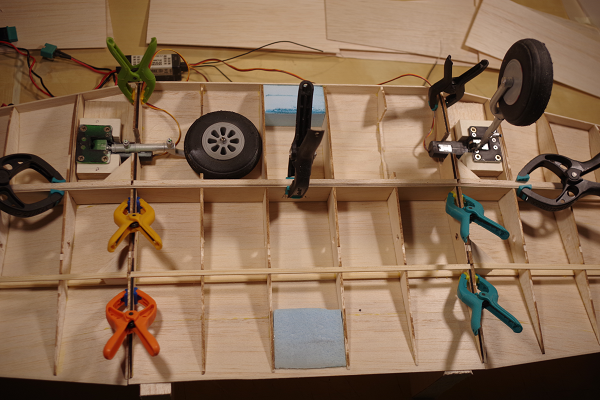

Adaptation du train d'atterrissage du P39 MR. MENNEN.

https://forum.spmc-modelisme.fr/viewtop ... &start=130

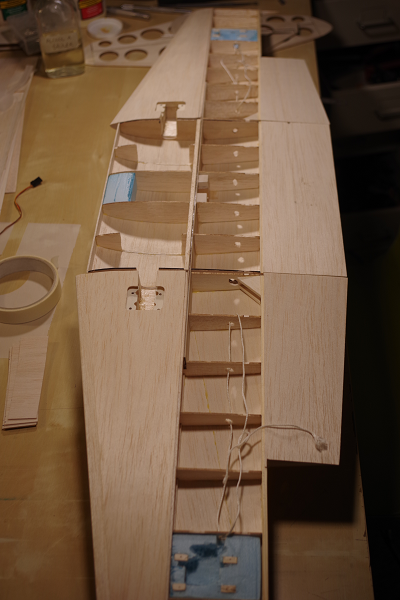

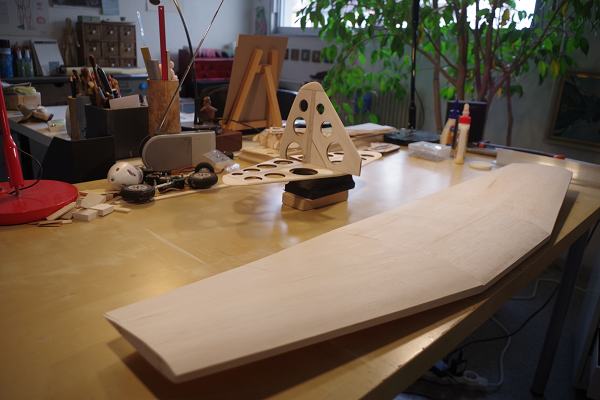

Coffrage intrados.

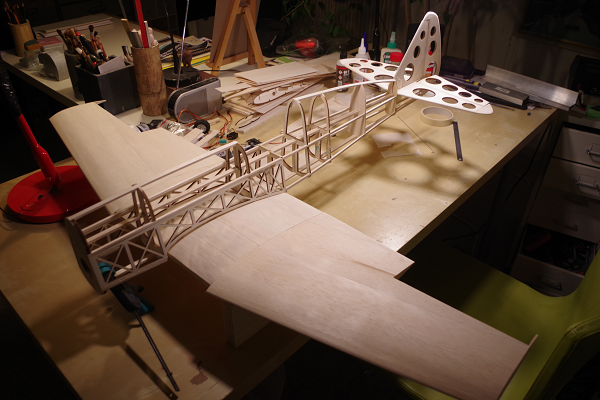

Et premier montage.

je m'attendais à voir apparaître un chasseur avec de grosses mitrailleuses dans les ailes
A défaut, allégé de ces accessoires, il volera finalement plus vite
Plus sérieusement, sous quel format de fichier as-tu pu scanner ton plan ? (pdf, dxf, ...)
dxf permettant de reprendre directement les pièces avec TurboCad.
Tu parles de "dessiner le plan avec TurboCad" ?

je viens seulement de visionner la vidéo de la découpe laser. ça change de certaines CNC amateur (dont une que j'ai présentée récemment)
Ce qui impressionne le plus c'est la vitesse et l'accélération pour le passage d'une pièce à l'autre.

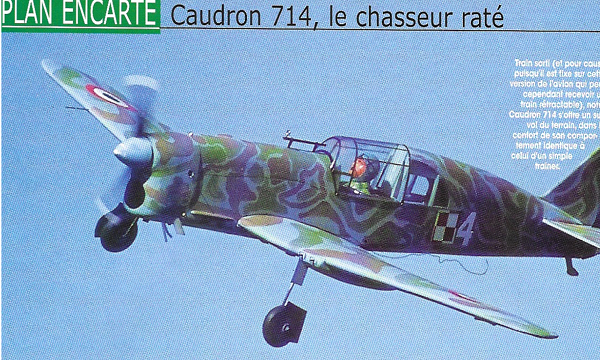

Comment peut on construire un chasseur "raté "et de plus le civiliser

De plus...

Aucun outil ne s‘encrasse avec les copeaux

Bibi

Manu, aurais tu les caractéristiques du vrai Caudron 714 Pour avoir une petite idée pourquoi il a été "raté" ?? Sinon je pense que notre spécialiste Caudron doit sûrement avoir ça !!! En tous cas celui ci ne peut pas renier ses origines...

Armand a écrit : ↑07 févr. 2020, 10:42 Plus sérieusement, sous quel format de fichier as-tu pu scanner ton plan ? (pdf, dxf, ...)
dxf permettant de reprendre directement les pièces avec TurboCad.
Tu parles de "dessiner le plan avec TurboCad" ?

Le plan papier est scanné au format jpg ce qui me permet de l'insérer dans Turbocad.
Insertion-image-fichier dans Turbocad 2019.

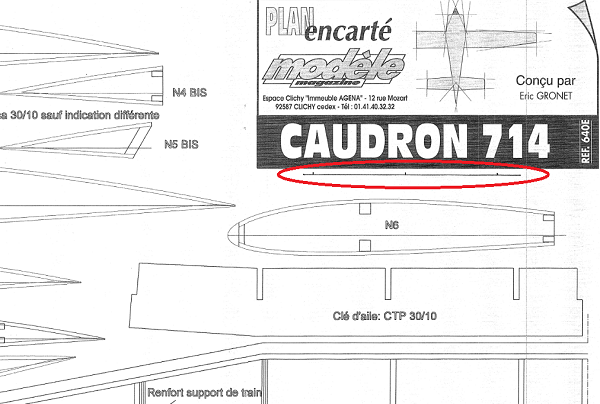

Pour mettre l' "image" à l'échelle j'ai tracé un décimètre de référence sur le plan papier.
Je redessine le plan sur l'image, puis la supprime.
